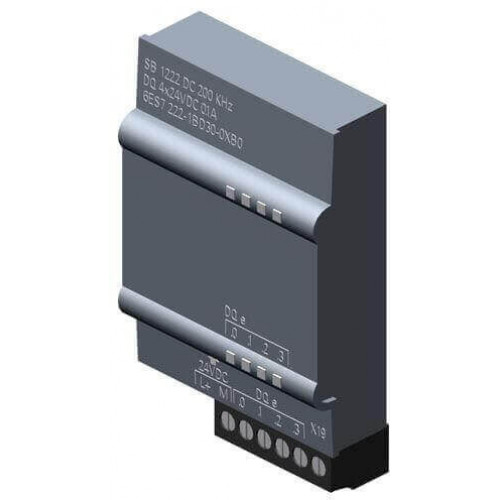

6ES7222-1BD30-0XB0

Сигнальные модули SM и платы SB.

Сигнальные модули позволяют адаптировать систему локального ввода-вывода контроллера к требованиям решаемой задачи. Они позволяют получать необходимое количество и вид каналов ввода-вывода дискретных и аналоговых сигналов, обслуживаемых одним центральным процессором. Сигнальные модули устанавливаются справа от центрального процессора и могут подключаться ко всем типам центральных процессоров, исключая CPU 1211C.

Подключение к внутренней шине контроллера выполняется с помощью выдвижных штекеров, вмонтированных в каждый модуль SM. Подключение внешних цепей производится через съемные терминальные блоки с контактами под винт, поддерживающие функции механического кодирования. В состав сигнальных модулей входят 8- и 16-канальные модули ввода и вывода дискретных сигналов, 16- и 32-канальные модули ввода-вывода дискретных сигналов, 4- и 8-канальные модули ввода и 2- и 4-канальные модули вывода аналоговых сигналов, а также модуль ввода-вывода аналоговых сигналов с 4 аналоговыми входами и 2 аналоговыми выходами.

По своему назначению сигнальные платы (SB) аналогичны сигнальным модулям. Они устанавливаются в специальный отсек на фронтальной панели центрального процессора, модифицируют состав его каналов ввода-вывода и не изменяют установочных размеров CPU. В S7-1200 находят применение 4- канальные платы ввода и/или вывода дискретных сигналов, а также 1-канальные платы ввода или вывода аналоговых сигналов.

Функциональные особенности 6ES7222-1BD30-0XB0:

Все центральные процессоры обладают высокой производительностью и обеспечивают поддержку широкого набора функций:

• Программирование на языках LAD и FBD, исчерпывающий набор команд.
• Высокое быстродействие, время выполнения логической операции не превышает 0.1 мкс.
• Встроенная загружаемая память объемом до 2 Мбайт, расширяемая картой памяти емкостью до 24 Мбайт.
• Рабочая память емкостью до 50 Кбайт.
• Энергонезависимая память емкостью 2 Кбайт для необслуживаемого сохранения данных при перебоях в питании контроллера.
• Встроенные дискретные входы универсального назначения, позволяющие вводить потенциальные или импульсные сигналы.
• Встроенные аппаратные часы реального времени с запасом хода при перебоях в питании 240 часов.
• Встроенные скоростные счетчики с частотой следования входных сигналов до 100 кГц.
• Встроенные импульсные выходы с частотой следования импульсов до 100 кГц (только в CPU с транзисторными выходами).
• Поддержка функций ПИД регулирования.
• Поддержка функций управления перемещением в соответствии с требованиями стандарта PLCopen.
• Поддержка функций обновления операционной системы.
• Парольная защита программы пользователя.
• Свободно программируемые порты для обмена данными с другими устройствами на коммуникационных модулях CM 1241.

Микроконтроллеры SIMATIC/SIPLUS S7-200/-1200 6ES7222-1BD30-0XB0

Микроконтроллеры SIMATIC/SIPLUS 6ES7222-1BD30-0XB0 компании СИМЕНС - это эффективное решение для безопасного и оправданного расширения комплекта коммуникационных компонентов.

SIEMENS 6ES7222-1BD30-0XB0 предусматривает широкий диапазонобластей применений, сверхэффективное выполнение задач автоматизации среднего или низкого уровня сложности, а также функция использования всех имеющихся центральных процессоров в автономном режиме, в составе сетевых структур и опций распределенного ввода-вывода.

Заказчик получает очень качественное устройство, обеспечивающее очень простое исполнение ремонта, программирования и монтажа.
