6ES7315-2EH14-0AB0

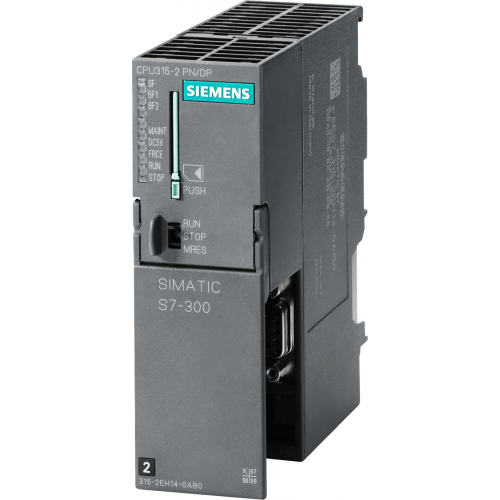

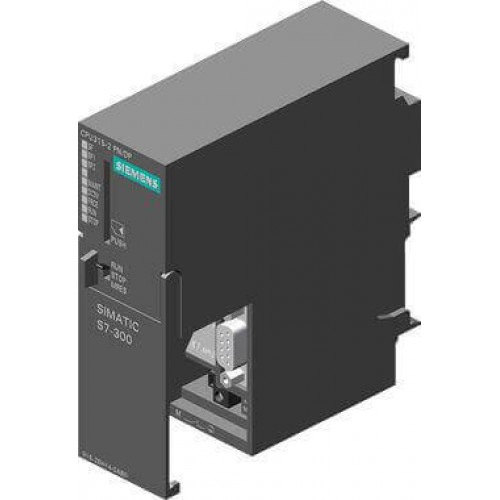

Программируемый контроллер Simatic S7-300, CPU315-2PN/DP, DC24V, без ММС и каналов ввода-вывода, Industrial Ethernen (PROFINET)

Обзор

Центральный процессор для выполнения программ среднего объема и решения относительно сложных задач автоматического управления.

Высокая производительность.

Встроенные интерфейсы MPI/ PROFIBUS DP и PROFINET.

Работа в системах Component Based Automation (CBA) на основе PROFINET с поддержкой функций PROFINET proxy по отношению к интеллектуальным приборам сети PROFIBUS DP.

Обслуживание развитых систем локального и распределенного ввода-вывода на основе PROFIBUS DP и PROFINET IO.

Новые свойства интерфейса PROFINET:

Поддержка изохронного режима.

Поддержка приоритетного запуска приборов ввода-вывода.

Поддержка функций интеллектуального прибора ввода-вывода.

Использование общих приборов ввода-вывода.

Поддержка протокола MRP для скоростного реконфигурирования поврежденной кольцевой сети PROFINET.

Для работы центрального процессора необходима микро карта памяти (ММС), заказываемая отдельно.

Модуль способен работать в диапазоне температур от -25 до +60 °C. Во время работы допускается появление конденсата.

Область применения

CPU 315-2 PN/DP оснащен встроенным интерфейсами MPI/PROFIBUS DP и PROFINET. Он способен выполнять программы среднего и большого объема, работать с развитыми системами локального и распределенного ввода-вывода на основе PROFINET и PROFIBUS DP. В сети PROFIBUS DP он способен выполнять также функции ведомого устройства.

CPU 315-2 PN/DP является идеальной платформой для решения технологических задач:

управления движением с использованием пакета Easy Motion Control

автоматического регулирования на основе программных модулей STEP 7, а также пакетов Standard и Modular PID Control.

Применение пакета S7-PDIAG позволяет расширять спектр поддерживаемых диагностических функций.

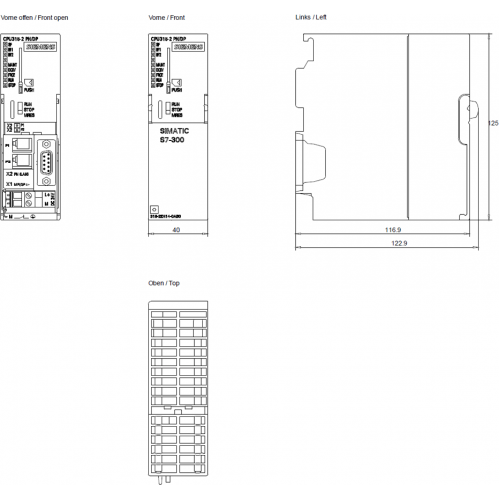

Дизайн

CPU 315-2 PN/DP характеризуется следующими показателями:

Микропроцессор;

50 нс на выполнение бинарной инструкции 0.45 мкс на выполнение арифметической операции с плавающей точкой.

Рабочая память объемом 384 Кбайт, RAM (приблизительно 128 K инструкций);

для выполнения загруженной секции программы и хранения оперативных данных. Микро карта памяти (до 8 Мбайт), используемая в качестве загружаемой памяти, а также сохранения архива проекта (с комментариями и таблицей символов), архивирования данных и управления рецептами.

Гибкие возможности расширения;

подключение до 32 модулей S7-300 (4-рядная конфигурация).

Комбинированный интерфейс MPI/PROFIBUS DP;

позволяет устанавливать одновременно до 16 соединений с программируемыми контроллерами S7-300/400, программаторами, компьютерами и панелями операторов. Одно из этих соединений зарезервировано для PG-, одно - для OP функций связи.

MPI позволяет создавать простейшие сетевые структуры с объединением до 32 центральных процессоров и поддержкой механизма передачи глобальных данных.

Интерфейс MPI может быть реконфигурирован на работу в режиме ведущего или ведомого устройства PROFIBUS DP.

Интерфейс PROFIBUS DP

обеспечивает поддержку стандарта PROFIBUS DP V1. Это позволяет существенно расширять спектр используемых ведомых устройств DP V1, обеспечивать полноценную поддержку их диагностических функций и функций дистанционной настройки параметров.

Интерфейс Ethernet;

вторым встроенным интерфейсом центрального процессора CPU 315-2 PN/DP является интерфейс PROFINET, базирующийся на функциональных возможностях Ethernet TCP/IP.

Он поддерживает следующие протоколы обмена данными:

S7 функции связи для организации обмена данными между контроллерами SIMATIC S7/ C7/ WinAC;

PG/OP функции связи для дистанционного программирования, выполнения пуско-наладочных работ и диагностики с использованием пакета STEP 7;

PG/OP функции связи для обмена данными с приборами и системами человеко-машинного интерфейса;

открытый TCP/IP обмен данными через PROFINET и SIMATIC NET OPC серверы с другими контроллерами и приборами системы распределенного ввода-вывода.

Функции

Парольная защита доступа;

для защиты от несанкционированного доступа к программе пользователя

Буфер диагностических сообщений;

хранит 100 последних сообщений об ошибках

Необслуживаемое сохранение данных;

при перебоях в питании контроллера центральный процессор автоматически сохраняет текущие данные и использует их после восстановления напряжения питания.

Программируемые параметры и свойства

Из среды STEP 7 могут настраиваться следующие параметры и свойства центрального процессора:

Интерфейс MPI;

определение адреса станции.

Интерфейс PROFIBUS DP;

определение режимов работы и параметров настройки, свободная адресация устройств системы распределенного ввода-вывода.

Параметры рестарта/цикла выполнения программы;

определение максимального времени сканирования программы, перезапуска и выполнения функций самодиагностики.

Объем реманентной области памяти;

определение объема данных (количества битов памяти, таймеров, счетчиков и блоков данных), сохраняемых при перебоях в питании контроллера.

Тактовые биты;

установка адреса.

Уровень защиты;

установка прав на доступ к программе и данным.

Системная диагностика;

установка порядка обработки диагностических сообщений.

Периодические прерывания;

установка периода повторения прерываний.

Прерывания по дате и времени;

установка стартовой даты и времени, а также периода повторения прерываний.

Информационные функции и функции отображения

Отображение состояний и ошибок;

светодиодная индикация, отображение программных ошибок, ошибок по времени, ошибок ввода-вывода, режимов работы RUN/STOP, рестарта и т.д.

Функции тестирования;

в процессе выполнения программы программатор позволяет отображать состояния сигналов, модифицировать и считывать значения переменных, получать доступ к содержимому стека.

Информационные функции;

с помощью программатора можно получить информацию об объеме памяти и режимах работы центрального процессора, объеме занятой и свободной памяти, текущем времени цикла выполнения программы, просмотреть содержимое буфера аварийных сообщений в текстовом формате.

Встроенные коммуникационные функции

PG/OP функции связи.

Обмен глобальными данными через MPI.

Функции стандартной S7 связи.

S7 функции связи.

Открытый TCP/IP обмен данными.

PROFINET CBA.

Системные функции

Центральный процессор поддерживает широкий спектр функций диагностики, настройки параметров, синхронизации, аварийной сигнализации, измерения временных промежутков и т.д.

SIMATIC S7-300, ЦПУ CPU 315-2 Pn/dp, 384 Кбайт рабочей памяти, 1. интерфейс mpi/dp 12 Мбит/с, 2. интерфейс ethernet PROFINET, с 2х-портовым коммутатором, для работы необходима карта памяти micro memory card

Области применения 6ES7315-2EH14-0AB0

• Системы управления машин специального назначения.
• Системы управления текстильных машин.
• Системы управления упаковочных машин.
• Системы управления машиностроительного оборудования.
• Системы управления оборудования для производства технических средств управления и электротехнической аппаратуры.
• Построение систем автоматического регулирования и позиционирования.
• Системы управления измерительными установки и другие.

Центральные процессоры Siemens S7-300C оснащены набором встроенных входов и выходов, а также набором встроенных функций, что позволяет применять эти процессоры в качестве готовых блоков управления.

Контроллеры SIMATIC S7-300 6ES7315-2EH14-0AB0

Контроллеры фирмы СИМЕНС 6ES7315-2EH14-0AB0 – это универсальные программируемые модульные контроллеры для выполнения различных задач в сфере автоматического управления средней и низкой степени сложности.

Применению элементов управления более эффективным путем помогает наличие огромного диапазона элементов вывода-ввода дискретных и аналоговых сигналов, интерфейсных элементов, компонентов блоков электропитания, центральных процессоров, а так же коммуникационных и функциональных элементов.

Модульный контроллер программируемый 6ES7315-2EH14-0AB0 SIEMENS выделяется:большими коммуникационными возможностями, доступом к применению структур локальной и распределенной служб вывода-ввода, отсутствием нужды в постоянном техническом уход оборудования, разнообразным диапазоном интегрированных функций на основе ОС, а также легкостью эксплуатации, настройки и установки.
