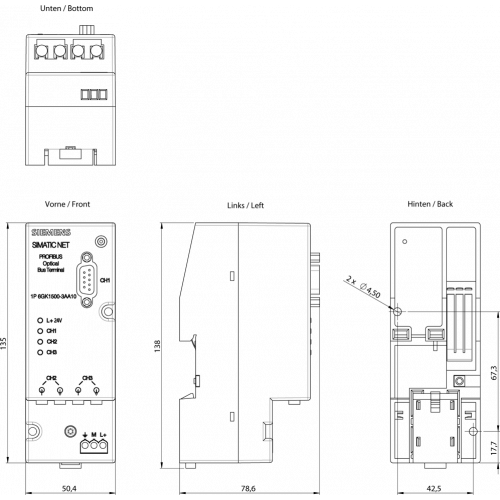

6GK1500-3AA10

Медиа-конвертер ОВТ V2.0: 1хRS485 + 2 FO порта для пластиковых и PCF кабелей с симплексными штекерами

Компоненты оптических сетей PROFIBUS.

Оптические каналы связи PROFIBUS могут создаваться на основе пластиковых, PCF и стеклянных оптоволоконных кабелей. Построение сети выполняется с помощью модулей OBT (Optical Bus Terminal) или OLM (Optical Link Module). Оба модуля обеспечивают двунаправленный обмен данными между электрическими (RS 485) и оптическими каналами связи PROFIBUS.

Модули ОВТ позволяют создавать линейные сетевые структуры на основе пластиковых или PCF кабелей. Он снабжен одним встроенным электрическим (RS485) и двумя оптическими симплексными портами, аналогичными по своим техническим характеристикам встроенным оптическим портам коммуникационных процессоров CP 342-5 FO, CP 5613 FO, а также интерфейсных модулей IM 151-1 FO, IM 151-7 CPU FO и других. При использовании пластикового оптического кабеля расстояние между двумя соседними станциями может достигать 50 м. При использовании PCF кабеля – 300 м.

Модули OLM позволяют создавать сети с линейной, звездообразной и кольцевой топологией. Каждый модуль OLM оснащен одним встроенным электрическим (RS485), одним или двумя оптическими (BFOC) интерфейсами. В зависимости от типа модуля OLM его оптические порты могут быть рассчитаны на работу:

• с пластиковыми кабелями длиной до 80 м или PCF кабелями длиной до 400 м,

• со стеклянными мультимодовомыми кабелями длиной до 3 км или со стеклянными одномодовыми кабелями длиной до 15 км.

В кольцевых структурах допускается последовательное соединение до 122 модулей OLM. К электрическому (RS485) порту модуля OLM может подключаться до 32 сетевых станций.

Оптический модуль profibus obt для подсоединения.profibus клиент (без оптического интерфейса) к оптическим сетям Profibus DP, ( без simplex разъема)

Промышленные сети SIMATIC NET 6GK1500-3AA10

Промышленные сетевые решения от компании SIEMENS 6GK1500-3AA10 исходят из используемых во всем мире организациями международных стандартов по передачи данных:

• SINAUT ST7 – мониторинг, контроль при помощи сетей Simatic S7;
• EIB/KNX - техническая сеть для полноценной автоматизации зданий;
• PROFIBUS - стандарт для сетей полевого уровня;
• AS-Interface - стандарт коммуникации между приводами и датчикам;
• PROFINET - появившийся недавно, открытый метод коммуникации;
• IWLAN – элементы для беспроводной связи в производственном масштабе;
• Industrial Ethernet - самый популярный протокол мирового масштаба.

Семейство включает в себя различные типы устройств: контроллеры программируемые, рабочие станции, персональные компьютеры и станции рабочие.

Линейка коммуникационных сетей промышленного использования 6GK1500-3AA10 от СИМЕНС разработано для решения задач автоматического контроля на производстве любой сложности.
