6GK1503-3CC00

Медиа-конвертер OLM/G12-1300: 1хRS485 + 2хBFOC для стеклянных одномодовых кабелей (до 15 км)

Компоненты оптических сетей PROFIBUS.

Оптические каналы связи PROFIBUS могут создаваться на основе пластиковых, PCF и стеклянных оптоволоконных кабелей. Построение сети выполняется с помощью модулей OBT (Optical Bus Terminal) или OLM (Optical Link Module). Оба модуля обеспечивают двунаправленный обмен данными между электрическими (RS 485) и оптическими каналами связи PROFIBUS.

Модули ОВТ позволяют создавать линейные сетевые структуры на основе пластиковых или PCF кабелей. Он снабжен одним встроенным электрическим (RS485) и двумя оптическими симплексными портами, аналогичными по своим техническим характеристикам встроенным оптическим портам коммуникационных процессоров CP 342-5 FO, CP 5613 FO, а также интерфейсных модулей IM 151-1 FO, IM 151-7 CPU FO и других. При использовании пластикового оптического кабеля расстояние между двумя соседними станциями может достигать 50 м. При использовании PCF кабеля – 300 м.

Модули OLM позволяют создавать сети с линейной, звездообразной и кольцевой топологией. Каждый модуль OLM оснащен одним встроенным электрическим (RS485), одним или двумя оптическими (BFOC) интерфейсами. В зависимости от типа модуля OLM его оптические порты могут быть рассчитаны на работу:

• с пластиковыми кабелями длиной до 80 м или PCF кабелями длиной до 400 м,

• со стеклянными мультимодовомыми кабелями длиной до 3 км или со стеклянными одномодовыми кабелями длиной до 15 км.

В кольцевых структурах допускается последовательное соединение до 122 модулей OLM. К электрическому (RS485) порту модуля OLM может подключаться до 32 сетевых станций.

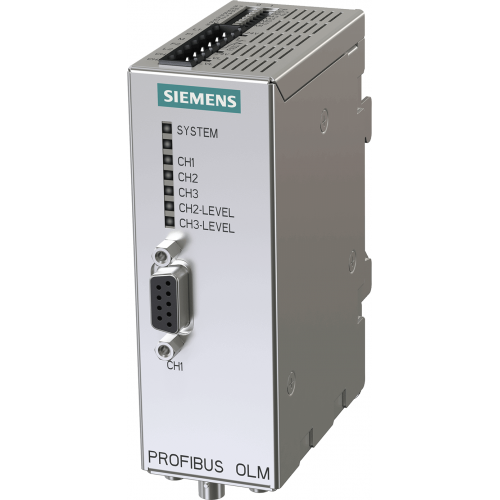

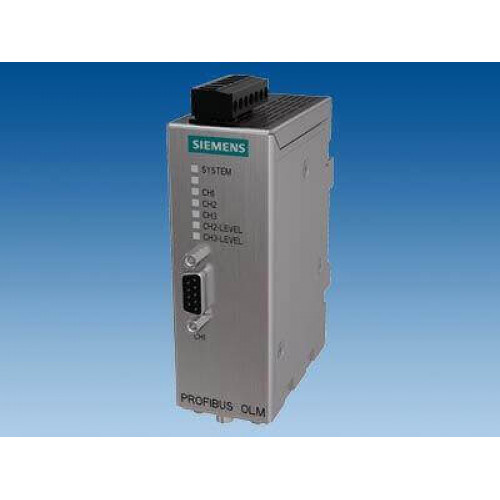

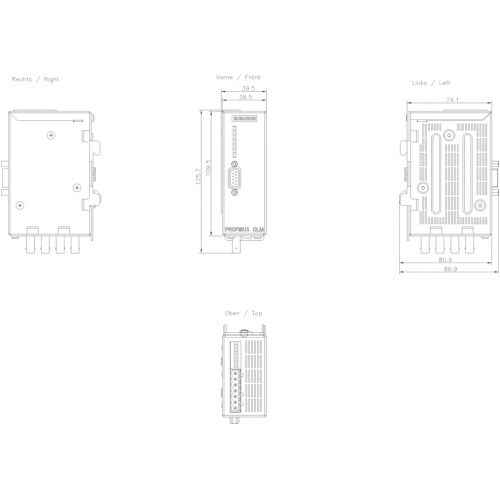

Simatic net, pb olm/g12-1300 v4.0 оптический модуль связи с 1 портом RS485 и 2 стеклянными foc-интерфейсами (4 bfoc-разъёма), длина волны 1300нм для больших дистанций, с сигнальным контактом и измерительным выходом

Промышленные сети SIMATIC NET 6GK1503-3CC00

Промышленные сетевые решения компании Сименс 6GK1503-3CC00 основываются на используемых по всему миру предприятиями международных стандартов по обмену данными:

• PROFINET - созданный недавно, открытый метод связи;
• Industrial Ethernet - самый популярный протокол мирового масштаба;
• IWLAN – компоненты для беспроводной связи в производственном масштабе;
• EIB/KNX - техническая сеть для полноценной автоматизации зданий;
• AS-Interface - стандарт связи между датчиками и проводами;
• SINAUT ST7 – мониторинг управление с помощью сетей Simatic S7;
• PROFIBUS - стандарт для сетей полевого уровня.

Серия включает в себя разнообразные типы устройств: контроллеры программируемые, рабочие станции, персональные компьютеры и станции рабочие.

Линейка коммуникационных сетей промышленного назначения 6GK1503-3CC00 от SIEMENS предназначено для решения задач автоматизированного контроля на производстве любой сложности.
