6GK5004-1BF00-1AB2

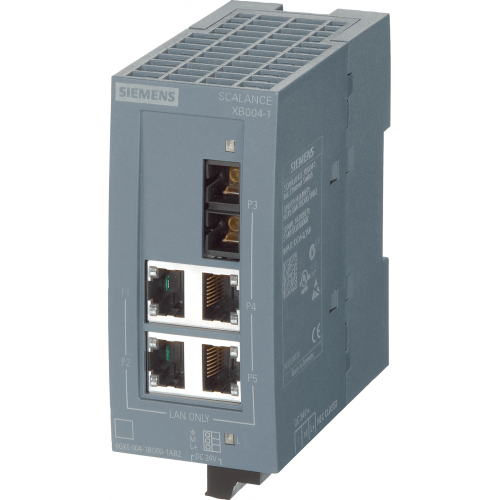

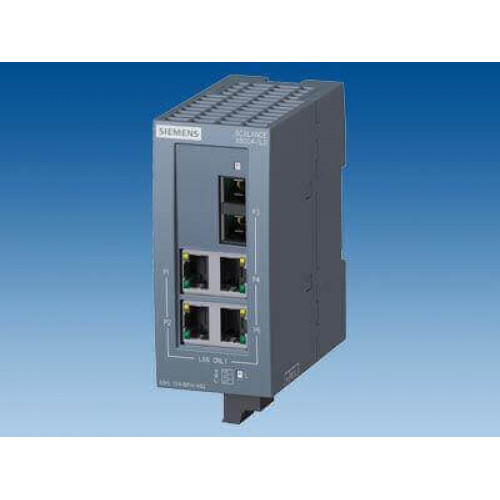

SCALANCE XB004-1LD НЕУПРАВЛЯЕМЫЙ КОММУТАТОР INDUSTRIAL ETHERNET ДЛЯ 10/100МБИТ/С, С 4 X 10/100МБИТ/С ПОРТАМИ ДЛЯ ВИТОЙ ПАРЫ С РАЗЪЁМАМИ RJ45, 1 X100МБИТ/С ПОРТОМ ОДНОМОДОВОГО СТЕКЛОВОЛОКНА ДЛЯ ДЛИННОВОЛНОВОГО ЛАЗЕРА С РАЗЪЁМАМИ SC, ДЛЯ СОЗДАНИЯ НЕБОЛЬШИХ СЕТЕЙ С ТОПОЛОГИЕЙ «ЗВЕЗДА» И «ЛИНИЯ», СВЕТОДИОДНАЯ ДИАГНОСТИКА, СТЕПЕНЬ ЗАЩИТЫ IP20, =24В ПИТАНИЕ.

Бюджетный коммутатор начального уровня. Легкий, компактный пластиковый корпус. Автоопределение типа кабеля. Автоопределение скорости и дуплекса. Одномодовое волокно, до 26км.

Версии приборов

SCALANCE XB005 и SCALANCE XB008

• Для построения электрических сетей Industrial Ethernet с линейной или звездообразной топологией.
• Диагностика состояний с помощью встроенных в прибор светодиодов (наличие напряжения питания, состояние системы связи, обмен данными).
• 5 или 8 электрических портов RJ45 10/100 Мбит/с.

SCALANCE XB004-1 и SCALANCE XB004-1LD

• Для построения электрических и оптических сетей Industrial Ethernet с линейной или звездообразной топологией.
• Диагностика состояний с помощью встроенных в прибор светодиодов (наличие напряжения питания, состояние системы связи, обмен данными).
• 4 электрических порта RJ45 10/100 Мбит/с и 1 оптический порт SC 100 Мбит/с для подключения стеклянного оптического мультимодового/ одномодового кабеля.

Область применения 6GK5004-1BF00-1AB2:

• Неуправляемые коммутаторы Industrial Ethernet серии SCALANCE XB-000 позволяют создавать рентабельные решения по построению небольших линейных или звездообразных структур коммутируемых сетей на уровне производственных машин или приборов.
• Компактный корпус для монтажа на стандартную профильную шину.

Обзор 6GK50041BF001AB2:

• Неуправляемые коммутаторы Industrial Ethernet серии SCALANCE XB-000 для построения линейных и звездообразных структур Industrial Ethernet со скоростью обмена данными 10/100 Мбит/с.
• Подключение станций и сетей через электрические или оптические порты.
• Компактные корпуса для монтажа на стандартную профильную шину в шкафу управления или коробке.
• 5 или 8 x электрических портов RJ45 10/100 Мбит/с.
• 4 x электрических порта RJ45 10/100 Мбит/с и 1 x оптический SC порт 100 Мбит/с для подключения стеклянного мультимодового кабеля длиной до 3 км.
• 4 x электрических порта RJ45 10/100 Мбит/с и 1 x оптический SC порт 100 Мбит/с для подключения стеклянного одномодового кабеля длиной до 26 км.
• Наличие диагностических светодиодов (наличие питания, состояние системы связи, обмен данными).
• Подключение сетевых кабелей с фронтальной стороны корпуса.
• Подключение питания с нижней стороны корпуса.
• Автоматическая настройка на скорость обмена данными в сети (10/100 Мбит/с), автоматическая кроссировка подключаемых кабелей.

Промышленные сети SIMATIC NET 6GK5004-1BF00-1AB2

Промышленные сетевые решения от компании SIEMENS 6GK5004-1BF00-1AB2 исходят из используемых по всему миру предприятиями международных стандартов по обмену информацией:

• SINAUT ST7 – контроль, отслеживание с помощью сетей Simatic S7;
• EIB/KNX - техническая система для полноценной автоматизации зданий;
• IWLAN – элементы для беспроводной связи в промышленном масштабе;
• AS-Interface - стандарт коммуникации между датчиками и проводами;
• Industrial Ethernet - Ethernet для применения в промышленности;
• PROFIBUS - стандарт для сетей полевого масштаба;
• PROFINET - созданный недавно, открытый стандарт связи.

Семейство коммуникационных сетей промышленного назначения 6GK5004-1BF00-1AB2 от СИМЕНС разработано для выполнения задач автоматизированного контроля на производстве разной сложности.

Серия включает в себя разные типы устройств: станции рабочие, рабочие станции, контроллеры программируемые и персональные компьютеры.
