6GK5204-0BS00-3PA3
Характеристики
| Вес Нетто (Кг)1,244 Кг | Гарантия12 месяцев | Группа Продукта2424 |
| Единица Измерения Упаковкимм | Единицы Измерения1 шт. | Жизненный Цикл Продукта (PLM)PM300: Активный продукт |
| Заказной Номер (Артикл)6GK5204-0BS00-3PA3 | Каталог IDIK | Код группыR320 |
Описание

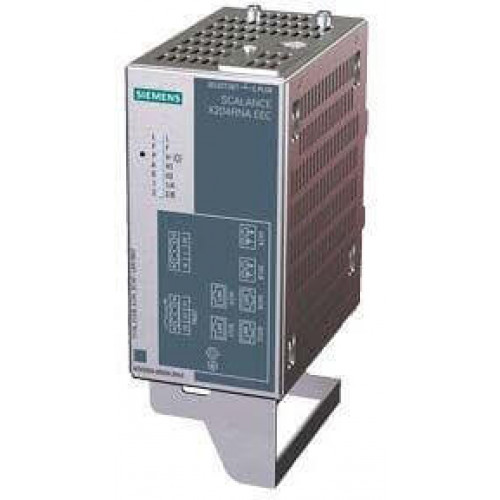

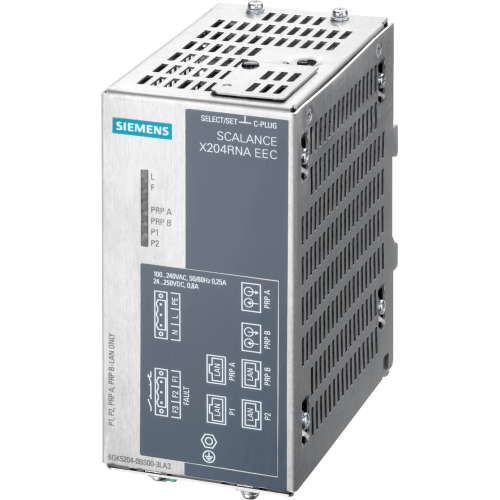

управляемый промышленный коммутатор scalance x204rna eec, резервирование сетей prp и hsr, 2 х 100 Мбит / с портами RJ45 2 х 100 Мбит / комбо порта, прод. диагностика, резервный блок питания,
Обзор 6GK52040BS003PA3:
- Управляемые коммутаторы серии SCALANCE X-200 для построения линейных и звездообразных структур сети Industrial Ethernet со скоростью передачи данных 10/100 Мбит/с
- Электрическое или оптическое подключение станций или сети в соответствии с типами встроенных портов различных типов коммутаторов
- Прочный металлический корпус формата модулей S7-300.
- Монтаж на стандартную профильную шину DIN, на профильную шину S7-300 или на плоскую поверхность с любой ориентацией корпуса
- Прочные PROFInet-совместимые соединители промышленного исполнения
- Дополнительные элементы повышения механической прочности контактных соединений
- Использование резервированных цепей питания
- Сигнальный контакт, диагностические светодиоды индикации наличия напряжения питания, состояния системы связи, передачи данных
- Сигнализация об ошибках с помощью сигнального контакта, установка условий срабатывания контакта с помощью встроенной кнопки SET
- PROFInet диагностика, SNMP доступ, встроенный Web сервер и автоматическая передача сообщений по каналам электронной почты для дистанционной диагностики и сигнализации через сеть.
Структура сети с SCALANCE X204-2
SCALANCE X208 / SCALANCE X208PRO (степень защиты IP65)
- Для построения звездообразных структур Industrial Ethernet с электрическими каналами связи (8 электрических портов);
SCALANCE X208PRO сконструирован для использования в наружных установках (вне шкафов управления) - Диагностические светодиоды наличия напряжения питания, состояния системы связи, передачи данных
- Дистанционная диагностика с использованием сигнального контакта (для SCALANCE X208 сигнальная маска устанавливается с помощью встроенной в модуль кнопки), функциональных возможностей PROFInet, SNMP и Web браузера
- Восемь гнезд RJ45:
- SCALANCE X208:
Промышленное исполнение со скобами фиксации штекеров Industrial Ethernet FC RJ45 в гнездах модуля - SCALANCE X208PRO:
Степень защиты IP65, для подключения штекеров Push Pull со степенью защиты IP65
- SCALANCE X208:
- SCALANCE X208PRO может монтироваться на стандартную профильную шину DIN, на профильную шину S7-300 или на плоскую поверхность с горизонтальной или вертикальной ориентацией корпуса
- Для питания модуля SCALANCE X208PRO может использоваться блок питания PS791-1PRO с входным напряжением ~230 B.
Типы модулей
SCALANCE X204-2 / SCALANCE X206-1
- Для построения линейных или звездообразных структур Industrial Ethernet с оптическими каналами связи:
- SCALANCE X204-2;
Линейная топология с 2 оптическими и 4 электрическими портами - SCALANCE X206-1;
Звездообразная топология с 1 оптическим и 6 электрическими портами
- SCALANCE X204-2;
- Диагностические светодиоды наличия напряжения питания, состояния системы связи, передачи данных
- Дистанционная диагностика с использованием сигнального контакта (сигнальная маска устанавливается с помощью встроенной в модуль кнопки), функциональных возможностей PROFInet, SNMP и Web браузера
- Четыре (SCALANCE X204-2) или шесть (SCALANCE X206-1) гнезд RJ45 для подключения электрических кабелей, оснащенных штекером Industrial Ethernet FC RJ45
Область применения 6GK5204-0BS00-3PA3:
Модули SCALANCE X-200 используются для построения линейных и звездообразных структур Industrial Ethernet, поддерживающих технологию коммутируемых сетей. Модуль SCALANCE X208PRO имеет степень защиты IP65 и может устанавливаться вне шкафов управления. Остальные модули этой серии рассчитаны на работу в шкафах управления.
Промышленные сети SIMATIC NET 6GK5204-0BS00-3PA3
Промышленные сетевые решения от фирмы СИМЕНС 6GK5204-0BS00-3PA3 основываются на используемых по всему миру организациями международных стандартов по передачи данных:
- PROFINET - созданный недавно, открытый стандарт коммуникации;
- Industrial Ethernet - Ethernet для применения в промышленности;
- PROFIBUS - стандарт для сетей полевого уровня;
- AS-Interface - стандарт связи между приводами и датчикам;
- EIB/KNX - техническая структура для полноценной автоматизации зданий;
- SINAUT ST7 – управление и отслеживание с помощью сетей Simatic S7;
- IWLAN – модули для беспроводной коммуникации в промышленном масштабе.
Линейка включает в себя разнообразные типы приборов: рабочие станции, станции рабочие, персональные компьютеры и контроллеры программируемые.
Серия коммуникационных сетей промышленного использования 6GK5204-0BS00-3PA3 от SIEMENS предназначено для выполнения задач автоматизированного управления на производстве разной сложности.
Технические характеристики 6GK5204-0BS00-3PA3
| Вес Нетто (Кг) | 1,244 Кг |
|---|---|
| Гарантия | 12 месяцев |
| Группа Продукта | 2424 |
| Единица Измерения Упаковки | мм |
| Единицы Измерения | 1 шт. |
| Жизненный Цикл Продукта (PLM) | PM300: Активный продукт |
| Заказной Номер (Артикл) | 6GK5204-0BS00-3PA3 |
| Каталог ID | IK |
| Код группы | R320 |
| Количество в упаковке | 1 |
| Описание | Управляемый промышленный коммутатор SCALANCE X204RNA EEC, резервирование сетей PRP и HSR, 2 х 100 Мбит / с портами RJ45 2 х 100 Мбит / комбо порта , прод. диагностика, рез. блок питания, |
| Плановый срок отгрузки с завода (раб. дни) | 5 День |
| Размеры Упаковки | 75,00 x 73,00 x 125,00 |
| Страна происхождения | Германия |
| Товарный код | 85176200 |
| Ценовая Группа | 5N2 |
