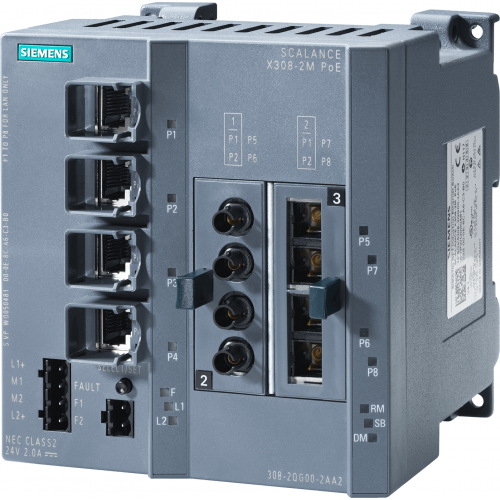

6GK5308-2QG00-2AA2

Управляемый промышленный коммутатор scalance x308-2м poe, 4 x 10/100/1000 mбит/c с портами RJ45, 2 x 100/1000 Мбит медиа мод оптических портов . диагностика, резервный блок питания, PROFINET-io device, рoe

Модификации коммутаторов

SCALANCE X310

• Построение электрических сетей Industrial Ethernet с линейной, кольцевой или звездообразной топологией. Семь портов Fast Ethernet (10/100 Мбит/с) и три порта гигабитного Ethernet (10/100/1000 Мбит/с).
• Диагностические светодиоды индикации наличия напряжений питания, состояния системы связи, процессов обмена данными, поддержки функций реконфигурирования сети и резервирования.
• Дистанционная диагностика с использованием сигнального контакта (настройка маски срабатывания с помощью встроенной в прибор кнопки), PROFINET, SNMP и web браузера.
• Десять гнезд RJ45 промышленного исполнения для подключения кабелей с помощью штекеров IE FC RJ45 с осевым отводом кабеля.

Звездообразная топология сети с электрическими каналами связи на основе SCALANCE X310

SCALANCE X308-2, SCALANCE X308-2LD

• Построение оптических сетей с линейной, звездообразной или кольцевой топологией. Семь электрических портов Fast Ethernet (10/100 Мбит/с), один электрический порт гигабитного Ethernet (10/100/1000 Мбит/с) и два оптических порта гигабитного Ethernet (1000 Мбит/с):
  • SCALANCE X308-2;
    для стеклянного оптического мультимодового кабеля длиной до 750 м;
  • SCALANCE X308-2LD;
    для стеклянного оптического одномодового кабеля длиной до 10 км.

Характеристики:

• Диагностические светодиоды индикации наличия напряжений питания, состояния системы связи, процессов обмена данными, поддержки функций реконфигурирования сети и резервирования.
• Дистанционная диагностика с использованием сигнального контакта (настройка маски срабатывания с помощью встроенной в прибор кнопки), PROFINET, SNMP и web браузера.
• Семь гнезд RJ45 промышленного исполнения для подключения кабелей с помощью штекеров IE FC RJ45 с осевым отводом кабеля.

Подключение шкафов управления с коммутаторами SCALANCE X308-2 к оптическому гигабитному кольцу

Обзор 6GK53082QG002AA2:

Модули серии SCALANCE X-300 позволяют создавать коммутируемые сети с высокой скоростью обмена данными, высокой надежностью и широкими диагностическими возможностями. Эти сети могут охватывать как полевой, так и на верхние уровни управления предприятием. Все модули имеют степень защиты IP30 и ориентированы на установку в шкафы управления.

В большинстве случаев коммутаторы данной серии находят применение в системах подключения производственных сетей к корпоративным сетям предприятия.

Специальные продукты: SCALANCE M/W; SINAUT 6GK5308-2QG00-2AA2

Специальные модули фирмы СИМЕНС 6GK5308-2QG00-2AA2 используются для построения звездообразных и линейных структур Industrial Ethernet, поддерживающие метод коммутируемых сетей.

Функциональные возможности специальных модулей SIEMENS 6GK5308-2QG00-2AA2:

• Возможность смены модулей без проведения дополнительных настроек сети, функция автосохранения данных и настроек на блоке памяти устройства;
• Функция программирования произведения передачи исключительно между автоматизированными и зарегистрированными устройствами, на которых настроена защита от: ошибки оператора, перегрузки системы связи, потери данных;
• Безопасность передачи данных между элементамиуправления;
• Функция дистанционных настройки, программирования и диагностики устройства;
• Функция применения различных типов коммуникационного протокола без потери функциональных особенностей прибора;
• Создание линейных и звездообразных систем Industrial Ethernet;

  Простота установки, настройки и использования, отсутствие специальной подготовки для работы с устройством;

• Функция настройки паролей информации, используемые для защиты от несанкционированного доступа и шпионажа;
• Отсутствие необходимости в выполнении дополнительных настроек станций, сети и приложений.
