A2C 6 PE 1991810000
Характеристики
| Гарантия12 месяцев | Расчетный кратковременный ток720 А (6 мм?) | Вид креплениязафиксированный |
| Вид монтажаTS 35 | Открытые страницысправа | с фиксаторомНет |
| Указание по установкеМонтажная рейка | Вид соединенияPUSH IN | Диапазон зажима, макс.10 mm2 |
Описание

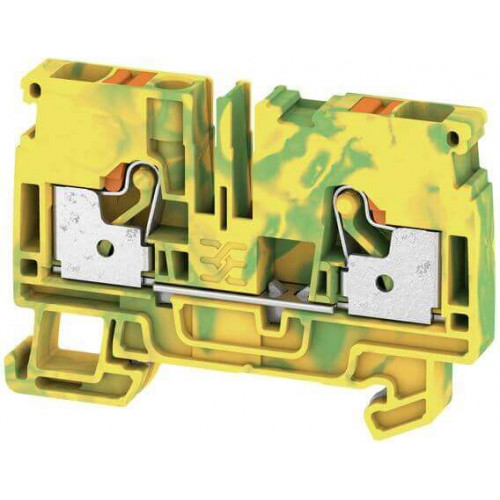

Клеммы PE, PUSH IN, 6 mm², зеленый/желтый
A2C 6 PE 1991810000 - это продукт от компании Weidmueller, который представляет собой клеммы PE с функцией PUSH IN. Они имеют возможность подключения проводов с сечением до 6 мм² и поставляются в зеленом/желтом цвете. Эти клеммы обеспечат надежное и безопасное подключение заземления в вашей электрической системе. Они легки в установке и применении, что делает их идеальным выбором для профессионалов и любителей. Уверенность в качестве и надежности, которую предлагает Weidmueller, позволит вам быть уверенным в безопасности вашей электроустановки.
Технические характеристики A2C 6 PE 1991810000
| Гарантия | 12 месяцев |
|---|---|
| Расчетный кратковременный ток | 720 А (6 мм?) |
Дополнительные технические данные
| Вид крепления | зафиксированный |
|---|---|
| Вид монтажа | TS 35 |
| Открытые страницы | справа |
| с фиксатором | Нет |
| Указание по установке | Монтажная рейка |
Зажимаемые провода (расчетное соединение)
| Вид соединения | PUSH IN |
|---|---|
| Диапазон зажима, макс. | 10 mm2 |
| Диапазон зажима, мин. | 0,34 mm2 |
| Длина зачистки изоляции | 12 мм |
| Кабельный наконечник для обжима двух проводов, макс. | 1,5 mm2 |
| Кабельный наконечник для обжима двух проводов, мин. | 0,5 mm2 |
| Количество соединений | 2 |
| Направление соединения | сверху |
| Поперечное сечение подключаемого провода AWG, макс. | AWG 8 |
| Поперечное сечение подключаемого провода AWG, мин. | AWG 22 |
| Размер лезвия | 1,0 x 5,5 мм |
| Сечение подключаемого проводника, тонкопроволочного, макс. | 10 mm2 |
| Сечение подсоединяемого провода, скрученный, макс. | 6 mm2 |
| Сечение подсоединяемого провода, скрученный, мин. | 0,5 mm2 |
| Сечение подсоединяемого провода, тонкий скрученный, мин. | 0,5 mm2 |
| Сечение соединения проводов, твердое ядро, макс. | 6 mm2 |
| Сечение соединения проводов, твердое ядро, мин. | 0,5 mm2 |
| Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/1, макс. | 10 mm2 |
| Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/1, мин. | 0,5 mm2 |
| Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/4, макс. | 6 mm2 |
| Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/4, мин. | 0,5 mm2 |
Номинальные характеристики IECEx/ATEX
| Маркировка взрывозащиты Ex 2014/34/EU | II 2 G D |
|---|---|
| Обозначение EN 60079-7 | Ex eb II C Gb |
| Поперечное сечение провода, макс. (ATEX) | 6 mm2 |
| Поперечное сечение провода, макс. (IECEX) | 6 mm2 |
| Сертификат № (ATEX) | TUEV16ATEX7909U |
| Сертификат № (IECEX) | IECEXTUR16.0036U |
Основные данные для заказа
| Исполнение | Клеммы PE, PUSH IN, 6 mm2, зеленый/желтый |
|---|---|
| Кол. | 50 Шт. |
| Номер для заказа | 1991810000 |
| Тип | A2C 6 PE |
Параметры системы
| Количество контактных гнезд на уровень | 2 |
|---|---|
| Количество независимых точек подключения | 1 |
| Количество потенциалов на уровень | 1 |
| Количество уровней | 1 |
| Рейка | TS 35 |
| Соединение PE | Да |
| Требуется концевая пластина | Да |
| Функция N | Нет |
| Функция PE | Да |
| Функция PEN | Нет |
Размеры и массы
| Высота | 66,5 мм |
|---|---|
| Высота (в дюймах) | 2,618 дюйм |
| Глубина | 45,5 мм |
| Глубина (дюймов) | 1,791 дюйм |
| Глубина с DIN-рейкой | 46 мм |
| Масса нетто | 20,4 g |
| Ширина | 8,1 мм |
| Ширина (в дюймах) | 0,319 дюйм |
Расчетные данные
| Категория перенапряжения | III |
|---|---|
| Номинальное импульсное напряжение | 8 кВ |
| Номинальное напряжение постоянного тока | 800 V |
| Нормы | IEC 60947-7-2 |
| Объемное сопротивление по стандарту IEC 60947-7-x | 0,78 m? |
| Потери мощности по стандарту IEC 60947-7-x | 1,31 W |
| Расчетное напряжение относительно соседней клеммы | 800 V |
| Расчетное сечение | 6 mm2 |
| Степень загрязнения | 3 |
Расчетные данные согласно CSA
| Напряжение, класс B (CSA) | 600 V |
|---|---|
| Напряжение, класс C (CSA) | 600 V |
| Напряжение, класс D (CSA) | 600 V |
| Поперечное сечение провода, макс. (CSA) | 8 AWG |
| Поперечное сечение провода, мин. (CSA) | 22 AWG |
| Сертификат № (CSA) | 200039-70089609 |
Расчетные данные согласно UL
| Напряжение, класс B (cURus) | 600 V |
|---|---|
| Напряжение, класс C (cURus) | 600 V |
| Напряжение, класс D (cURus) | 600 V |
| Разм. провода Заводская электропроводка, макс. (cURus) | 8 AWG |
| Разм. провода Заводская электропроводка, мин. (cURus) | 22 AWG |
| Разм. провода Электропроводка полевого уровня, макс. (cURus) | 8 AWG |
| Разм. провода Электропроводка полевого уровня, мин. (cURus) | 22 AWG |
| Сертификат № (cURus) | E60693 |
Температуры
| Температура при длительном использовании, макс. | 130 °C |
|---|---|
| Температура при длительном использовании, мин. | -60 °C |
| Температура хранения | -25 °C...55 °C |
Характеристики материала
| Класс пожаростойкости UL 94 | V-0 |
|---|---|
| Материал | Материал Wemid |
| Цвет элементов управления | оранжевый |
| Цветовой код | зеленый/желтый |
