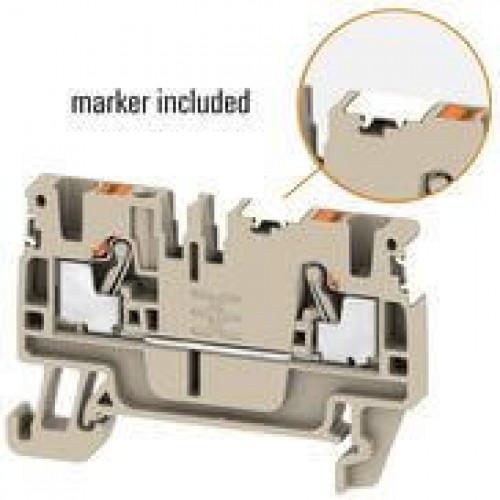

AAP11 1.5 LI DL RD 2675340000
Характеристики
| Гарантия12 месяцев | Вид монтажаTS 35 | Открытые страницысправа |
| Проверенное на взрывозащищенность исполнениеДа | с фиксаторомДа | Тип соединения, дополнительное соединениеPUSH IN |
| Вид соединенияPUSH IN | Диапазон зажима, макс.1,5 mm2 | Диапазон зажима, мин.0,14 mm2 |
Описание

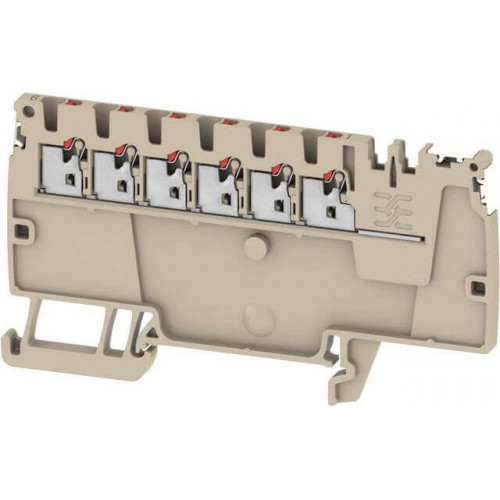

Блочные распределительные клеммы, PUSH IN, 1.5 mm², 500 V, 17.5 A, Темно-бежевый
AAP11 1.5 LI DL RD 2675340000 - блочные распределительные клеммы от компании Weidmueller. Эти клеммы предназначены для использования в различных электрических установках. Они оснащены PUSH IN технологией, что облегчает и ускоряет процесс установки проводов. Продукт способен работать с проводами диаметром 1.5 мм² и выдерживает напряжение до 500 В и ток до 17.5 A. Цвет блока - темно-бежевый, что позволяет легко идентифицировать его в системе распределения. Блочные распределительные клеммы AAP11 1.5 LI DL RD 2675340000 от Weidmueller - надежное и удобное решение для электроустановок.
Технические характеристики AAP11 1.5 LI DL RD 2675340000
| Гарантия | 12 месяцев |
|---|
Дополнительные технические данные
| Вид монтажа | TS 35 |
|---|---|
| Открытые страницы | справа |
| Проверенное на взрывозащищенность исполнение | Да |
| с фиксатором | Да |
Зажимаемые провода (дополнительное соединение)
| Тип соединения, дополнительное соединение | PUSH IN |
|---|
Зажимаемые провода (расчетное соединение)
| Вид соединения | PUSH IN |
|---|---|
| Диапазон зажима, макс. | 1,5 mm2 |
| Диапазон зажима, мин. | 0,14 mm2 |
| Длина зачистки изоляции | 8 мм |
| Калибровая пробка согласно 60 947-1 | A1 |

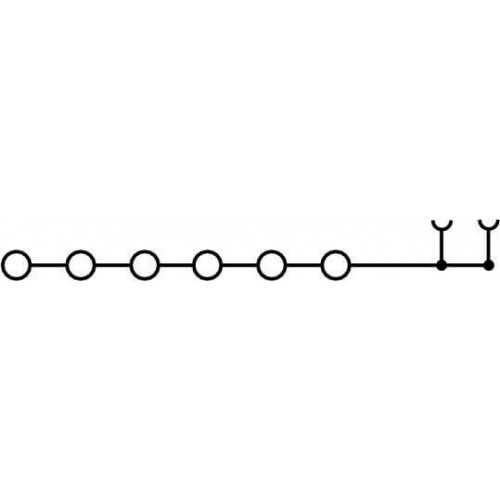

| Количество соединений | 6 |
| Поперечное сечение подключаемого провода AWG, макс. | AWG 14 |
| Поперечное сечение подключаемого провода AWG, мин. | AWG 26 |
| Размер лезвия | 0,4 x 2,0 мм |
| Сечение подключаемого проводника, тонкопроволочного, макс. | 1,5 mm2 |
| Сечение подсоединяемого провода, скрученный, макс. | 1,5 mm2 |
| Сечение подсоединяемого провода, тонкий скрученный, мин. | 0,5 mm2 |
| Сечение соединения проводов, твердое ядро, макс. | 1,5 mm2 |
| Сечение соединения проводов, твердое ядро, мин. | 0,5 mm2 |
| Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/1, макс. | 1,5 mm2 |
| Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/1, мин. | 0,5 mm2 |
| Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/4, макс. | 1 mm2 |
| Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/4, мин. | 0,5 mm2 |
Номинальные характеристики IECEx/ATEX
| Макс. напряжение (ATEX) | 550 V |
|---|---|
| Макс. напряжение (IECEX) | 550 V |
| Маркировка взрывозащиты Ex 2014/34/EU | II 2 G D |
| Обозначение EN 60079-7 | Ex ec II C Gc |
| Поперечное сечение провода, макс. (ATEX) | 1.5 mm2 |
| Поперечное сечение провода, макс. (IECEX) | 1.5 mm2 |
| Сертификат № (ATEX) | TUEV17ATEX8030U |
| Сертификат № (IECEX) | IECEXTUR17.0015U |
| Ток (ATEX) | 13 A |
| Ток (IECEX) | 13 A |
Общие сведения
| Количество полюсов | 1 |
|---|
Основные данные для заказа
| Исполнение | Блочные распределительные клеммы, PUSH IN, 1.5 mm2, 500 V, 17.5 A, Темно-бежевый |
|---|---|
| Кол. | 50 Шт. |
| Номер для заказа | 2675340000 |
| Тип | AAP11 1.5 LI DL RD |
Параметры системы
| Количество контактных гнезд на уровень | 6 |
|---|---|
| Количество независимых точек подключения | 1 |
| Количество потенциалов на уровень | 1 |
| Количество уровней | 1 |
| Рейка | TS 35 |
| Требуется концевая пластина | Да |
Размеры и массы
| Высота | 85,5 мм |
|---|---|
| Высота (в дюймах) | 3,366 дюйм |
| Глубина | 48 мм |
| Глубина (дюймов) | 1,89 дюйм |
| Глубина с DIN-рейкой | 48 мм |
| Масса нетто | 8,88 g |
| Ширина | 3,5 мм |
| Ширина (в дюймах) | 0,138 дюйм |
Расчетные данные
| Категория перенапряжения | III |
|---|---|
| Номинальное импульсное напряжение | 6 кВ |
| Номинальное напряжение | 500 V |
| Номинальное напряжение переменного тока | 500 V |
| Номинальное напряжение постоянного тока | 500 V |
| Номинальный ток | 17,5 A |
| Нормы | IEC 60947-7-1 |
| Объемное сопротивление по стандарту IEC 60947-7-x | 1,83 m? |
| Потери мощности по стандарту IEC 60947-7-x | 0,56 W |
| Расчетное сечение | 1,5 mm2 |
| Степень загрязнения | 3 |
| Ток при макс. проводнике | 17,5 A |
Расчетные данные согласно UL
| Напряжение, класс B (cURus) | 300 V |
|---|---|
| Напряжение, класс C (cURus) | 300 V |
| Напряжение, класс D (cURus) | 600 V |
| Разм. провода Заводская электропроводка, макс. (cURus) | 14 AWG |
| Разм. провода Заводская электропроводка, мин. (cURus) | 26 AWG |
| Разм. провода Электропроводка полевого уровня, макс. (cURus) | 14 AWG |
| Разм. провода Электропроводка полевого уровня, мин. (cURus) | 26 AWG |
| Сертификат № (cURus) | E60693 |
| Ток, класс B (cURus) | 13 A |
| Ток, класс C (cURus) | 13 A |
Температуры
| Температура при длительном использовании, макс. | 130 °C |
|---|---|
| Температура при длительном использовании, мин. | -60 °C |
| Температура хранения | -25 °C...55 °C |
Характеристики материала
| Класс пожаростойкости UL 94 | V-0 |
|---|---|
| Материал | Материал Wemid |
| Цветовой код | Темно-бежевый |
