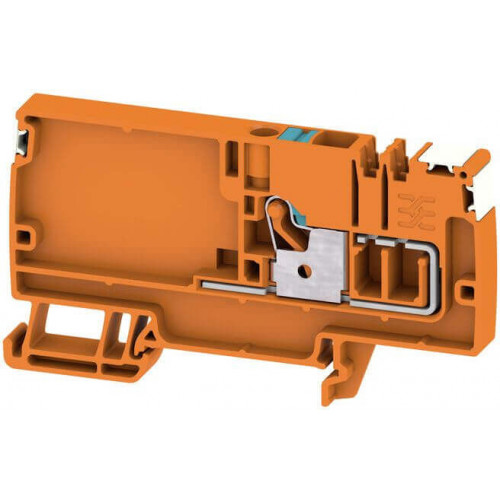

AAP11 6 LO DL BL/OR 2675330000
Характеристики
| Гарантия12 месяцев | Вид монтажаTS 35 | Открытые страницысправа |
| Проверенное на взрывозащищенность исполнениеДа | Тип соединения, дополнительное соединениеPUSH IN | Вид соединенияPUSH IN |
| Диапазон зажима, макс.6 mm2 | Диапазон зажима, мин.0,34 mm2 | Длина зачистки изоляции12 мм |
Описание
Клемма питания, PUSH IN, 6 mm², 500 V, 41 A, синий
AAP11 6 LO DL BL/OR 2675330000 - это клемма питания от компании Weidmueller. Она оснащена удобным механизмом PUSH IN, который позволяет легко и быстро подключить провода. Клемма предназначена для использования с проводами диаметром до 6 мм² и обладает высоким уровнем номинального напряжения - 500 В. Максимальный ток, который может протекать через данную клемму, составляет 41 А. Продукт выполнен в синем цвете, что позволяет легко идентифицировать его на рабочей площадке. Клемма питания AAP11 6 LO DL BL/OR 2675330000 от Weidmueller - это надежное и качественное решение для электрооборудования.
Технические характеристики AAP11 6 LO DL BL/OR 2675330000
| Гарантия | 12 месяцев |
|---|
Дополнительные технические данные
| Вид монтажа | TS 35 |
|---|---|
| Открытые страницы | справа |
| Проверенное на взрывозащищенность исполнение | Да |
Зажимаемые провода (дополнительное соединение)
| Тип соединения, дополнительное соединение | PUSH IN |
|---|
Зажимаемые провода (расчетное соединение)
| Вид соединения | PUSH IN |
|---|---|
| Диапазон зажима, макс. | 6 mm2 |
| Диапазон зажима, мин. | 0,34 mm2 |
| Длина зачистки изоляции | 12 мм |
| Кабельный наконечник для обжима двух проводов, макс. | 1,5 mm2 |
| Кабельный наконечник для обжима двух проводов, мин. | 0,5 mm2 |
| Калибровая пробка согласно 60 947-1 | A5 |
| Количество соединений | 1 |
| Поперечное сечение подключаемого провода AWG, макс. | AWG 8 |
| Поперечное сечение подключаемого провода AWG, мин. | AWG 22 |
| Размер лезвия | 1,0 x 5,5 мм |
| Сечение подключаемого проводника, тонкопроволочного, макс. | 6 mm2 |
| Сечение подсоединяемого провода, скрученный, макс. | 6 mm2 |
| Сечение подсоединяемого провода, скрученный, мин. | 0,5 mm2 |
| Сечение подсоединяемого провода, тонкий скрученный, мин. | 0,5 mm2 |
| Сечение соединения проводов, твердое ядро, макс. | 6 mm2 |
| Сечение соединения проводов, твердое ядро, мин. | 0,5 mm2 |
| Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/1, макс. | 6 mm2 |
| Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/1, мин. | 0,5 mm2 |
| Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/4, макс. | 6 mm2 |
| Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/4, мин. | 0,5 mm2 |
Номинальные характеристики IECEx/ATEX
| Макс. напряжение (ATEX) | 550 V |
|---|---|
| Макс. напряжение (IECEX) | 550 V |
| Маркировка взрывозащиты Ex 2014/34/EU | II 2 G D |
| Обозначение EN 60079-7 | Ex ec II C Gc |
| Поперечное сечение провода, макс. (ATEX) | 6 mm2 |
| Поперечное сечение провода, макс. (IECEX) | 6 mm2 |
| Сертификат № (ATEX) | TUEV17ATEX8030U |
| Сертификат № (IECEX) | IECEXTUR17.0015U |
| Ток (ATEX) | 33 A |
| Ток (IECEX) | 33 A |
Общие сведения
| Количество полюсов | 1 |
|---|
Основные данные для заказа
| Исполнение | Клемма питания, PUSH IN, 6 mm2, 500 V, 41 A, синий |
|---|---|
| Кол. | 20 Шт. |
| Номер для заказа | 2675330000 |
| Тип | AAP11 6 LO DL BL/OR |
Параметры системы
| Количество контактных гнезд на уровень | 1 |
|---|---|
| Количество независимых точек подключения | 1 |
| Количество потенциалов на уровень | 1 |
| Количество уровней | 1 |
| Рейка | TS 35 |
| Требуется концевая пластина | Да |
Размеры и массы
| Высота | 85,5 мм |
|---|---|
| Высота (в дюймах) | 3,366 дюйм |
| Глубина | 48 мм |
| Глубина (дюймов) | 1,89 дюйм |
| Глубина с DIN-рейкой | 48 мм |
| Масса нетто | 17,4 g |
| Ширина | 8,1 мм |
| Ширина (в дюймах) | 0,319 дюйм |
Расчетные данные
| Категория перенапряжения | III |
|---|---|
| Номинальное импульсное напряжение | 6 кВ |
| Номинальное напряжение | 500 V |
| Номинальное напряжение переменного тока | 500 V |
| Номинальное напряжение постоянного тока | 500 V |
| Номинальный ток | 41 A |
| Нормы | В соответствии с IEC 60947-7-1 |
| Объемное сопротивление по стандарту IEC 60947-7-x | 0,78 m? |
| Потери мощности по стандарту IEC 60947-7-x | 1,31 W |
| Расчетное сечение | 6 mm2 |
| Степень загрязнения | 3 |
| Ток при макс. проводнике | 41 A |
Температуры
| Температура при длительном использовании, макс. | 130 °C |
|---|---|
| Температура при длительном использовании, мин. | -60 °C |
| Температура хранения | -25 °C...55 °C |
Характеристики материала
| Класс пожаростойкости UL 94 | V-0 |
|---|---|
| Материал | Материал Wemid |
| Цветовой код | синий |
