AAP12 10/4X2.5 LO-LI BL/OR 2522850000
Характеристики
| Гарантия12 месяцев | Сведения об изделииНеобходимо соблюдать соответствующие правила безопасности в отношении перегрузки и короткого замыкания подключенных проводов.Полный ток всех подключенных проводов не должен превышать максимального тока нагрузки. | Вид креплениязащелкиваемый |
| Вид монтажаTS 35 | Открытые страницысправа | Указание по установкеМонтажная рейка |
| Диапазон размеров зажимаемых проводов, дополнительное соединение, макс.2,5 mm2 | Диапазон размеров зажимаемых проводов, дополнительное соединение, мин.0,14 mm2 | Длина снятия изоляции, дополнительное соединение10 мм |
Описание

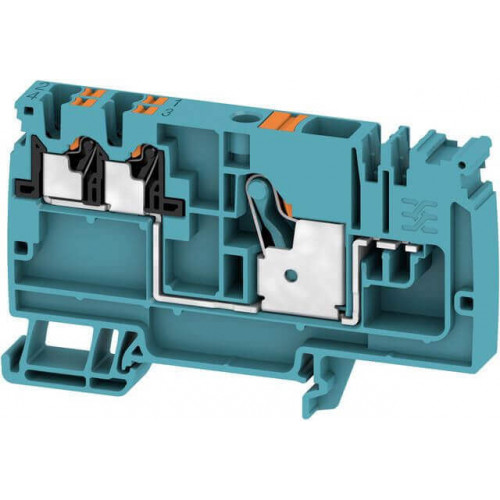

Блочные распределительные клеммы, PUSH IN, 10 mm², 800 V, 57 A, синий
AAP12 10/4X2.5 LO-LI BL/OR - это блочные распределительные клеммы от компании Weidmueller. Они предназначены для подачи питания и обладают высоким качеством и надежностью. Технология PUSH IN позволяет легко и быстро установить провода без использования инструментов. Клеммы поддерживают подачу питания до 800 В и 57 А. Они оснащены синим цветом, который обозначает их характеристики и облегчает их идентификацию. Эти клеммы идеально подходят для применения в различных электрических системах, где требуется надежная и эффективная подача питания.
Технические характеристики AAP12 10/4X2.5 LO-LI BL/OR 2522850000
| Гарантия | 12 месяцев |
|---|---|
| Сведения об изделии | Необходимо соблюдать соответствующие правила безопасности в отношении перегрузки и короткого замыкания подключенных проводов.Полный ток всех подключенных проводов не должен превышать максимального тока нагрузки. |
Дополнительные технические данные
| Вид крепления | защелкиваемый |
|---|---|
| Вид монтажа | TS 35 |
| Открытые страницы | справа |
| Указание по установке | Монтажная рейка |
Зажимаемые провода (дополнительное соединение)
| Диапазон размеров зажимаемых проводов, дополнительное соединение, макс. | 2,5 mm2 |
|---|---|
| Диапазон размеров зажимаемых проводов, дополнительное соединение, мин. | 0,14 mm2 |
| Длина снятия изоляции, дополнительное соединение | 10 мм |
| Количество соединений, дополнительное соединение | 4 |
| Направление дополнительного соединения | сверху |
| Номинальный ток, дополнительное соединение | 24 A |
| Размер лезвия, дополнительное соединение | 0,6 x 3,5 мм |
| Расчетное сечение дополнительного соединения | 2,5 mm2 |
| Сечение подключаемого провода, гибкого, дополнительное соединение, макс. | 2,5 mm2 |
| Сечение подключаемого провода, гибкого, дополнительное соединение, мин. | 0,5 mm2 |
| Сечение подключаемого провода, гибкого, с кабельным наконечником, DIN 46228/1, дополнительное соединение, макс. | 2,5 mm2 |
| Сечение подключаемого провода, гибкого, с кабельным наконечником, DIN 46228/1, дополнительное соединение, мин. | 0,5 mm2 |
| Сечение подключаемого провода, многожильного, дополнительное соединение, мин. | 0,5 mm2 |
| Сечение подключаемого провода, одножильного, дополнительное соединение, макс. | 2,5 mm2 |
| Сечение подключаемого провода, одножильного, дополнительное соединение, мин. | 0,5 mm2 |
| Тип соединения, дополнительное соединение | PUSH IN |
Зажимаемые провода (расчетное соединение)
| Вид соединения | PUSH IN |
|---|---|
| Диапазон зажима, макс. | 10 mm2 |
| Диапазон зажима, мин. | 0,5 mm2 |
| Длина зачистки изоляции | 18 мм |
| Кабельный наконечник для обжима двух проводов, макс. | 4 mm2 |
| Кабельный наконечник для обжима двух проводов, мин. | 0,5 mm2 |
| Калибровая пробка согласно 60 947-1 | A6 |
| Количество соединений | 1 |
| Направление соединения | сверху |
| Размер лезвия | 1,0 x 5,5 мм |
| Сечение подключаемого проводника, тонкопроволочного, макс. | 10 mm2 |
| Сечение подсоединяемого провода, скрученный, макс. | 10 mm2 |
| Сечение подсоединяемого провода, скрученный, мин. | 0,5 mm2 |
| Сечение подсоединяемого провода, тонкий скрученный, мин. | 0,5 mm2 |
| Сечение соединения проводов, твердое ядро, макс. | 10 mm2 |
| Сечение соединения проводов, твердое ядро, мин. | 0,5 mm2 |
| Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/1, макс. | 10 mm2 |
| Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/1, мин. | 0,5 mm2 |
| Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/4, макс. | 10 mm2 |
| Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/4, мин. | 0,5 mm2 |
Номинальные характеристики IECEx/ATEX
| Маркировка взрывозащиты Ex 2014/34/EU | II 2 G D |
|---|---|
| Обозначение EN 60079-7 | Ex ec II C Gc |
Основные данные для заказа
| Исполнение | Блочные распределительные клеммы, PUSH IN, 10 mm2, 800 V, 57 A, синий |
|---|---|
| Кол. | 20 Шт. |
| Номер для заказа | 2522850000 |
| Тип | AAP12 10/4X2.5 LO-LI BL/OR |
Параметры системы
| Количество контактных гнезд на уровень | 5 |
|---|---|
| Количество независимых точек подключения | 1 |
| Количество потенциалов на уровень | 1 |
| Количество уровней | 1 |
| Рейка | TS 35 |
| Соединение PE | Нет |
| Требуется концевая пластина | Да |
| Функция N | Да |
| Функция PE | Нет |
| Функция PEN | Нет |
Размеры и массы
| Высота | 89 мм |
|---|---|
| Высота (в дюймах) | 3,504 дюйм |
| Глубина | 53,5 мм |
| Глубина (дюймов) | 2,106 дюйм |
| Глубина с DIN-рейкой | 54 мм |
| Масса нетто | 31,197 g |
| Ширина | 10 мм |
| Ширина (в дюймах) | 0,394 дюйм |
Расчетные данные
| Номинальное импульсное напряжение | 8 кВ |
|---|---|
| Номинальное напряжение | 800 V |
| Номинальное напряжение постоянного тока | 800 V |
| Номинальный ток | 57 A |
| Нормы | IEC 60947-7-1 |
| Объемное сопротивление по стандарту IEC 60947-7-x | 0,56 m? |
| Потери мощности по стандарту IEC 60947-7-x | 1,82 W |
| Расчетное сечение | 10 mm2 |
| Степень загрязнения | 3 |
| Ток при макс. проводнике | 57 A |
Расчетные данные согласно CSA
| Напряжение, класс B (CSA) | 600 V |
|---|---|
| Напряжение, класс C (CSA) | 600 V |
| Напряжение, класс D (CSA) | 600 V |
| Поперечное сечение провода, макс. (CSA) | 6 AWG |
| Поперечное сечение провода, мин. (CSA) | 28 AWG |
| Сертификат № (CSA) | 200039-70089609 |
| Ток, разм. B (CSA) | 55 A |
| Ток, разм. C (CSA) | 55 A |
Расчетные данные согласно UL
| Напряжение, класс B (cURus) | 600 V |
|---|---|
| Напряжение, класс C (cURus) | 600 V |
| Напряжение, класс D (cURus) | 600 V |
| Разм. провода Заводская электропроводка, макс. (cURus) | 6 AWG |
| Разм. провода Заводская электропроводка, мин. (cURus) | 28 AWG |
| Разм. провода Электропроводка полевого уровня, макс. (cURus) | 6 AWG |
| Разм. провода Электропроводка полевого уровня, мин. (cURus) | 28 AWG |
| Сертификат № (cURus) | E60693 |
| Ток, класс B (cURus) | 55 A |
| Ток, класс C (cURus) | 55 A |
Температуры
| Температура при длительном использовании, макс. | 130 °C |
|---|---|
| Температура при длительном использовании, мин. | -60 °C |
| Температура хранения | -25 °C...55 °C |
Характеристики материала
| Класс пожаростойкости UL 94 | V-0 |
|---|---|
| Материал | Материал Wemid |
| Цвет элементов управления | оранжевый |
| Цветовой код | синий |
