AAP12 10/4X2.5 PE-LI 2464710000

Наличие: уточняйте

Weidmueller Производитель

Цена по запросу

Характеристики

Гарантия12 месяцев	Сведения об изделииНеобходимо соблюдать соответствующие правила безопасности в отношении перегрузки и короткого замыкания подключенных проводов.Полный ток всех подключенных проводов не должен превышать максимального тока нагрузки.	Вид креплениязафиксированный
Вид монтажаTS 35	Открытые страницысправа	Проверенное на взрывозащищенность исполнениеДа
Указание по установкеМонтажная рейка	Диапазон размеров зажимаемых проводов, дополнительное соединение, макс.2,5 mm2	Диапазон размеров зажимаемых проводов, дополнительное соединение, мин.0,14 mm2

Все характеристики

Описание

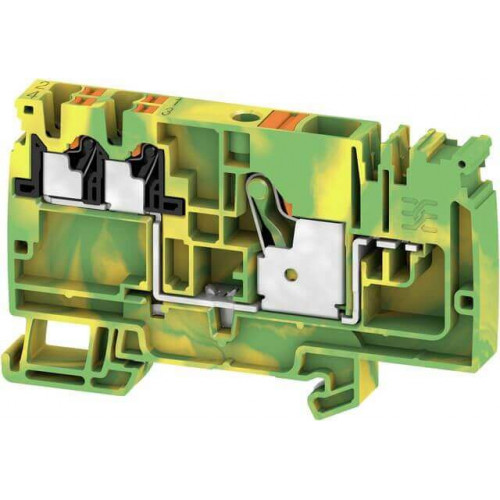

Блочные распределительные клеммы, PUSH IN, 10 mm², 800 V, зеленый/желтый

Технические характеристики AAP12 10/4X2.5 PE-LI 2464710000

Гарантия	12 месяцев
Сведения об изделии	Необходимо соблюдать соответствующие правила безопасности в отношении перегрузки и короткого замыкания подключенных проводов.Полный ток всех подключенных проводов не должен превышать максимального тока нагрузки.

Дополнительные технические данные

Вид крепления	зафиксированный
Вид монтажа	TS 35
Открытые страницы	справа
Проверенное на взрывозащищенность исполнение	Да
Указание по установке	Монтажная рейка

Зажимаемые провода (дополнительное соединение)

Диапазон размеров зажимаемых проводов, дополнительное соединение, макс.	2,5 mm2
Диапазон размеров зажимаемых проводов, дополнительное соединение, мин.	0,14 mm2
Длина снятия изоляции, дополнительное соединение	10 мм
Количество соединений, дополнительное соединение	4
Направление дополнительного соединения	сверху
Номинальный ток, дополнительное соединение	24 A
Размер лезвия, дополнительное соединение	0,6 x 3,5 мм
Расчетное сечение дополнительного соединения	2,5 mm2
Сечение подключаемого провода, гибкого, дополнительное соединение, макс.	2,5 mm2
Сечение подключаемого провода, гибкого, дополнительное соединение, мин.	0,5 mm2
Сечение подключаемого провода, гибкого, с кабельным наконечником, DIN 46228/1, дополнительное соединение, макс.	2,5 mm2
Сечение подключаемого провода, гибкого, с кабельным наконечником, DIN 46228/1, дополнительное соединение, мин.	0,5 mm2
Сечение подключаемого провода, многожильного, дополнительное соединение, макс.	2,5 mm2
Сечение подключаемого провода, многожильного, дополнительное соединение, мин.	0,5 mm2
Сечение подключаемого провода, одножильного, дополнительное соединение, макс.	2,5 mm2
Сечение подключаемого провода, одножильного, дополнительное соединение, мин.	0,5 mm2
Тип соединения, дополнительное соединение	PUSH IN

Зажимаемые провода (расчетное соединение)

Вид соединения	PUSH IN
Диапазон зажима, макс.	10 mm2
Диапазон зажима, мин.	0,5 mm2
Длина зачистки изоляции	18 мм
Кабельный наконечник для обжима двух проводов, макс.	4 mm2
Кабельный наконечник для обжима двух проводов, мин.	0,5 mm2
Калибровая пробка согласно 60 947-1	A6
Количество соединений	1
Направление соединения	сверху
Размер лезвия	1,0 x 5,5 мм
Сечение подключаемого проводника, тонкопроволочного, макс.	10 mm2
Сечение подсоединяемого провода, скрученный, макс.	10 mm2
Сечение подсоединяемого провода, скрученный, мин.	0,5 mm2
Сечение подсоединяемого провода, тонкий скрученный, мин.	0,5 mm2
Сечение соединения проводов, твердое ядро, макс.	10 mm2
Сечение соединения проводов, твердое ядро, мин.	0,5 mm2
Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/1, макс.	10 mm2
Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/1, мин.	0,5 mm2
Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/4, макс.	10 mm2
Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/4, мин.	0,5 mm2

Номинальные характеристики IECEx/ATEX

Маркировка взрывозащиты Ex 2014/34/EU	II 2 G D
Обозначение EN 60079-7	Ex ec II C Gc

Основные данные для заказа

Исполнение	Блочные распределительные клеммы, PUSH IN, 10 mm2, 800 V, зеленый/желтый
Кол.	20 Шт.
Номер для заказа	2464710000
Тип	AAP12 10/4X2.5 PE-LI

Параметры системы

Количество контактных гнезд на уровень	5
Количество независимых точек подключения	1
Количество потенциалов на уровень	1
Количество уровней	1
Рейка	TS 35
Соединение PE	Да
Требуется концевая пластина	Да
Функция N	Нет
Функция PE	Да
Функция PEN	Нет

Размеры и массы

Высота	89 мм
Высота (в дюймах)	3,504 дюйм
Глубина	53,5 мм
Глубина (дюймов)	2,106 дюйм
Глубина с DIN-рейкой	54 мм
Масса нетто	38,2 g
Ширина	10 мм
Ширина (в дюймах)	0,394 дюйм

Расчетные данные

Номинальное импульсное напряжение	8 кВ
Номинальное напряжение	800 V
Номинальное напряжение постоянного тока	800 V
Нормы	IEC 60947-7-2
Объемное сопротивление по стандарту IEC 60947-7-x	0,56 m?
Потери мощности по стандарту IEC 60947-7-x	1,82 W
Расчетное напряжение относительно соседней клеммы	800 V
Расчетное сечение	10 mm2
Степень загрязнения	3

Расчетные данные согласно CSA

Поперечное сечение провода, макс. (CSA)	8 AWG
Поперечное сечение провода, мин. (CSA)	28 AWG
Сертификат № (CSA)	200039-70089609

Расчетные данные согласно UL

Напряжение, класс B (cURus)	600 V
Напряжение, класс C (cURus)	600 V
Напряжение, класс D (cURus)	600 V
Разм. провода Заводская электропроводка, макс. (cURus)	8 AWG
Разм. провода Заводская электропроводка, мин. (cURus)	28 AWG
Разм. провода Электропроводка полевого уровня, макс. (cURus)	8 AWG
Разм. провода Электропроводка полевого уровня, мин. (cURus)	28 AWG
Сертификат № (cURus)	E60693

Температуры

Температура при длительном использовании, макс.	130 °C
Температура при длительном использовании, мин.	-60 °C
Температура хранения	-25 °C...55 °C

Характеристики материала

Класс пожаростойкости UL 94	V-0
Материал	Материал Wemid
Цвет элементов управления	оранжевый
Цветовой код	зеленый/желтый
