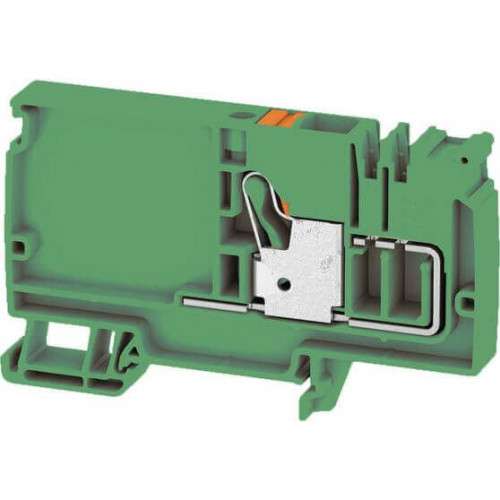

AAP12 10 LO GN/OR 2619410000
Характеристики
| Гарантия12 месяцев | Вид крепленияTS 35 | Вид монтажаTS 35 |
| Проверенное на взрывозащищенность исполнениеДа | с фиксаторомДа | Вид соединенияPUSH IN |
| Диапазон зажима, макс.10 mm2 | Диапазон зажима, мин.0,5 mm2 | Длина зачистки изоляции18 мм |
Описание
Клемма питания, PUSH IN, 10 mm², 800 V, 57 A, зеленый
AAP12 10 LO GN/OR - это клемма питания от Weidmueller, предназначенная для надежной подачи питания. Она оснащена инновационной технологией PUSH IN, которая обеспечивает быструю и простую установку проводов без необходимости использования инструментов.
Данная клемма питания имеет размеры 10 мм², что позволяет передавать высокие токи и обеспечивает надежное электрическое соединение. Она способна работать с напряжением до 800 В и током до 57 А, что делает ее идеальным выбором для различных электрических установок.
Клемма покрашена в зеленый цвет, что облегчает идентификацию и установку. Благодаря своим характеристикам и надежности, AAP12 10 LO GN/OR является идеальным решением для подачи питания в различных промышленных и коммерческих приложениях.
Технические характеристики AAP12 10 LO GN/OR 2619410000
| Гарантия | 12 месяцев |
|---|
Дополнительные технические данные
| Вид крепления | TS 35 |
|---|---|
| Вид монтажа | TS 35 |
| Проверенное на взрывозащищенность исполнение | Да |
| с фиксатором | Да |
Зажимаемые провода (расчетное соединение)
| Вид соединения | PUSH IN |
|---|---|
| Диапазон зажима, макс. | 10 mm2 |
| Диапазон зажима, мин. | 0,5 mm2 |
| Длина зачистки изоляции | 18 мм |
| Кабельный наконечник для обжима двух проводов, макс. | 4 mm2 |
| Кабельный наконечник для обжима двух проводов, мин. | 0,5 mm2 |
| Количество соединений | 1 |
| Направление соединения | сверху |
| Сечение подключаемого проводника, тонкопроволочного, макс. | 10 mm2 |
| Сечение подсоединяемого провода, скрученный, макс. | 10 mm2 |
| Сечение подсоединяемого провода, скрученный, мин. | 0,5 mm2 |
| Сечение подсоединяемого провода, тонкий скрученный, мин. | 0,5 mm2 |
| Сечение соединения проводов, твердое ядро, макс. | 10 mm2 |
| Сечение соединения проводов, твердое ядро, мин. | 0,5 mm2 |
| Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/1, макс. | 10 mm2 |
| Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/1, мин. | 0,5 mm2 |
| Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/4, макс. | 10 mm2 |
| Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/4, мин. | 0,5 mm2 |
Номинальные характеристики IECEx/ATEX
| Макс. напряжение (ATEX) | 690 V |
|---|---|
| Макс. напряжение (IECEX) | 690 V |
| Маркировка взрывозащиты Ex 2014/34/EU | II 2 G D |
| Обозначение EN 60079-7 | Ex ec II C Gc |
| Поперечное сечение провода, макс. (ATEX) | 10 mm2 |
| Поперечное сечение провода, макс. (IECEX) | 10 mm2 |
| Сертификат № (ATEX) | TUEV17ATEX8030U |
| Сертификат № (IECEX) | IECEXTUR17.0015U |
| Ток (ATEX) | 45 A |
| Ток (IECEX) | 45 A |
Основные данные для заказа
| Исполнение | Клемма питания, PUSH IN, 10 mm2, 800 V, 57 A, зеленый |
|---|---|
| Кол. | 20 Шт. |
| Номер для заказа | 2619410000 |
| Тип | AAP12 10 LO GN/OR |
Параметры системы
| Количество контактных гнезд на уровень | 1 |
|---|---|
| Количество уровней | 1 |
| Требуется концевая пластина | Да |
| Уровни с внутр. перемычками | Нет |
| Функция N | Нет |
| Функция PE | Нет |
| Функция PEN | Нет |
Размеры и массы
| Высота | 89 мм |
|---|---|
| Высота (в дюймах) | 3,504 дюйм |
| Глубина | 53,5 мм |
| Глубина (дюймов) | 2,106 дюйм |
| Масса нетто | 25,342 g |
| Ширина | 10 мм |
| Ширина (в дюймах) | 0,394 дюйм |
Расчетные данные
| Категория перенапряжения | III |
|---|---|
| Номинальное напряжение | 800 V |
| Номинальное напряжение постоянного тока | 800 V |
| Номинальный ток | 57 A |
| Нормы | По стандарту IEC 60947-7-1 |
| Объемное сопротивление по стандарту IEC 60947-7-x | 0,56 m? |
| Потери мощности по стандарту IEC 60947-7-x | 1,82 W |
| Расчетное напряжение относительно соседней клеммы | 800 V |
| Расчетное сечение | 10 mm2 |
| Степень загрязнения | 3 |
Температуры
| Температура при длительном использовании, макс. | 130 °C |
|---|---|
| Температура при длительном использовании, мин. | -60 °C |
| Температура хранения | -25 °C...55 °C |
Характеристики материала
| Класс пожаростойкости UL 94 | V-0 |
|---|---|
| Материал | Материал Wemid |
| Цвет элементов управления | оранжевый |
| Цветовой код | зеленый |
