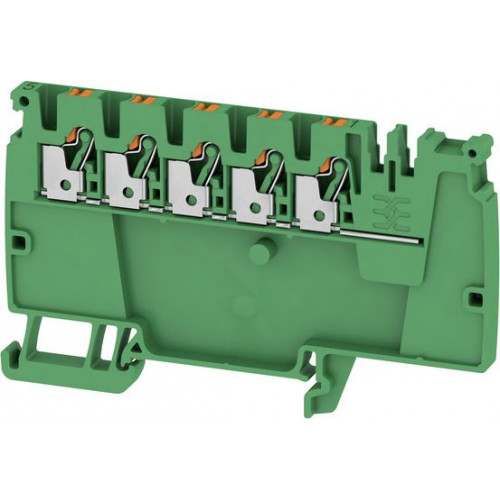

AAP12 2.5 LI GN/OR 2614110000
Характеристики
| Гарантия12 месяцев | Проверенное на взрывозащищенность исполнениеДа | Указание по установкеМонтажная рейка |
| Вид соединенияPUSH IN | Диапазон зажима, макс.2,5 mm2 | Диапазон зажима, мин.0,14 mm2 |
| Длина зачистки изоляции10 мм | Кабельный наконечник для обжима двух проводов, макс.0,75 mm2 | Кабельный наконечник для обжима двух проводов, мин.0,5 mm2 |
Описание
Блочные распределительные клеммы, PUSH IN, 2.5 mm², 800 V, 24 A, зеленый
Технические характеристики AAP12 2.5 LI GN/OR 2614110000
| Гарантия | 12 месяцев |
|---|
Дополнительные технические данные
| Проверенное на взрывозащищенность исполнение | Да |
|---|---|
| Указание по установке | Монтажная рейка |
Зажимаемые провода (расчетное соединение)
| Вид соединения | PUSH IN |
|---|---|
| Диапазон зажима, макс. | 2,5 mm2 |
| Диапазон зажима, мин. | 0,14 mm2 |
| Длина зачистки изоляции | 10 мм |
| Кабельный наконечник для обжима двух проводов, макс. | 0,75 mm2 |
| Кабельный наконечник для обжима двух проводов, мин. | 0,5 mm2 |
| Поперечное сечение подключаемого провода AWG, макс. | AWG 12 |
| Поперечное сечение подключаемого провода AWG, мин. | AWG 28 |
| Сечение подключаемого проводника, тонкопроволочного, макс. | 2,5 mm2 |
| Сечение подсоединяемого провода, скрученный, макс. | 2,5 mm2 |
| Сечение подсоединяемого провода, скрученный, мин. | 0,5 mm2 |
| Сечение подсоединяемого провода, тонкий скрученный, мин. | 0,5 mm2 |
| Сечение соединения проводов, твердое ядро, макс. | 2,5 mm2 |
| Сечение соединения проводов, твердое ядро, мин. | 0,5 mm2 |
| Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/1, макс. | 2,5 mm2 |
| Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/1, мин. | 0,5 mm2 |
| Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/4, макс. | 2,5 mm2 |
| Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/4, мин. | 0,5 mm2 |
Номинальные характеристики IECEx/ATEX
| Макс. напряжение (ATEX) | 690 V |
|---|---|
| Макс. напряжение (IECEX) | 690 V |
| Маркировка взрывозащиты Ex 2014/34/EU | II 2 G D |
| Обозначение EN 60079-7 | Ex ec II C Gc |
| Поперечное сечение провода, макс. (ATEX) | 2.5 mm2 |
| Поперечное сечение провода, макс. (IECEX) | 2.5 mm2 |
| Сертификат № (ATEX) | TUEV17ATEX8030U |
| Сертификат № (IECEX) | IECEXTUR17.0015U |
| Ток (ATEX) | 20 A |
| Ток (IECEX) | 20 A |
Основные данные для заказа
| Исполнение | Блочные распределительные клеммы, PUSH IN, 2.5 mm2, 800 V, 24 A, зеленый |
|---|---|
| Кол. | 50 Шт. |
| Номер для заказа | 2614110000 |
| Тип | AAP12 2.5 LI GN/OR |
Размеры и массы
| Высота | 89 мм |
|---|---|
| Высота (в дюймах) | 3,504 дюйм |
| Глубина | 53,5 мм |
| Глубина (дюймов) | 2,106 дюйм |
| Глубина с DIN-рейкой | 54 мм |
| Масса нетто | 12,674 g |
| Ширина | 5,1 мм |
| Ширина (в дюймах) | 0,201 дюйм |
Расчетные данные
| Номинальное напряжение | 800 V |
|---|---|
| Номинальное напряжение постоянного тока | 800 V |
| Номинальный ток | 24 A |
| Нормы | IEC 60947-7-1 |
| Объемное сопротивление по стандарту IEC 60947-7-x | 1,33 m? |
| Потери мощности по стандарту IEC 60947-7-x | 0,77 W |
| Расчетное напряжение относительно соседней клеммы | 800 V |
| Расчетное сечение | 2,5 mm2 |
Температуры
| Температура при длительном использовании, макс. | 130 °C |
|---|---|
| Температура при длительном использовании, мин. | -60 °C |
| Температура хранения | -25 °C...55 °C |
Характеристики материала
| Класс пожаростойкости UL 94 | V-0 |
|---|---|
| Материал | Материал Wemid |
| Цветовой код | зеленый |
