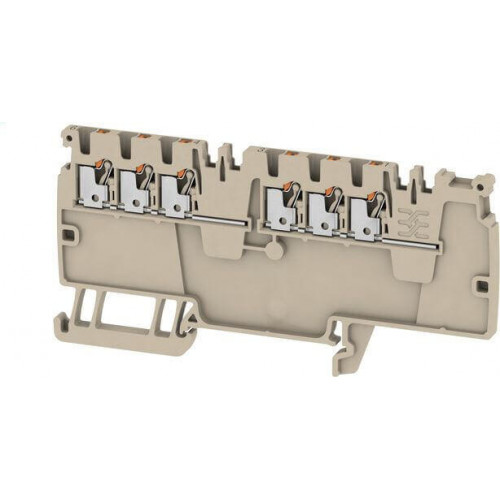

AAP13 1.5 LI-LI OR 2623920000

Наличие: уточняйте

Weidmueller Производитель

Цена по запросу

Характеристики

Гарантия12 месяцев	Проверенное на взрывозащищенность исполнениеДа	Указание по установкеМонтажная рейка
Вид соединенияPUSH IN	Диапазон зажима, макс.1,5 mm2	Диапазон зажима, мин.0,14 mm2
Длина зачистки изоляции8 мм	Калибровая пробка согласно 60 947-1A1	Поперечное сечение подключаемого провода AWG, макс.AWG 14

Все характеристики

Описание

Блочные распределительные клеммы, PUSH IN, 1.5 mm², 250 V, 16 A, оранжевый

Технические характеристики AAP13 1.5 LI-LI OR 2623920000

Гарантия	12 месяцев

Дополнительные технические данные

Проверенное на взрывозащищенность исполнение	Да
Указание по установке	Монтажная рейка

Зажимаемые провода (расчетное соединение)

Вид соединения	PUSH IN
Диапазон зажима, макс.	1,5 mm2
Диапазон зажима, мин.	0,14 mm2
Длина зачистки изоляции	8 мм
Калибровая пробка согласно 60 947-1	A1
Поперечное сечение подключаемого провода AWG, макс.	AWG 14
Поперечное сечение подключаемого провода AWG, мин.	AWG 26
Сечение подключаемого проводника, тонкопроволочного, макс.	1,5 mm2
Сечение подсоединяемого провода, скрученный, макс.	1,5 mm2
Сечение подсоединяемого провода, скрученный, мин.	0,5 mm2
Сечение подсоединяемого провода, тонкий скрученный, мин.	0,5 mm2
Сечение соединения проводов, твердое ядро, макс.	1,5 mm2
Сечение соединения проводов, твердое ядро, мин.	0,5 mm2
Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/1, макс.	1,5 mm2
Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/1, мин.	0,5 mm2
Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/4, макс.	1 mm2
Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/4, мин.	0,5 mm2

Номинальные характеристики IECEx/ATEX

Макс. напряжение (ATEX)	220 V
Макс. напряжение (IECEX)	220 V
Маркировка взрывозащиты Ex 2014/34/EU	II 2 G D
Обозначение EN 60079-7	Ex ec II C Gc
Поперечное сечение провода, макс. (ATEX)	1.5 mm2
Поперечное сечение провода, макс. (IECEX)	1.5 mm2
Сертификат № (ATEX)	TUEV17ATEX8030U
Сертификат № (IECEX)	IECEXTUR17.0015U
Ток (ATEX)	13 A
Ток (IECEX)	13 A

Основные данные для заказа

Исполнение	Блочные распределительные клеммы, PUSH IN, 1.5 mm2, 250 V, 16 A, оранжевый
Кол.	50 Шт.
Номер для заказа	2623920000
Тип	AAP13 1.5 LI-LI OR

Размеры и массы

Высота	96 мм
Высота (в дюймах)	3,78 дюйм
Глубина	47 мм
Глубина (дюймов)	1,85 дюйм
Глубина с DIN-рейкой	48 мм
Масса нетто	9,019 g
Ширина	3,5 мм
Ширина (в дюймах)	0,138 дюйм

Расчетные данные

Номинальное напряжение	250 V
Номинальное напряжение постоянного тока	250 V
Номинальный ток	16 A
Нормы	IEC 60947-7-1
Объемное сопротивление по стандарту IEC 60947-7-x	1,83 m?
Потери мощности по стандарту IEC 60947-7-x	0,56 W
Расчетное напряжение относительно соседней клеммы	250 V
Расчетное сечение	1,5 mm2
Ток при макс. проводнике	16 A

Расчетные данные согласно UL

Напряжение, класс B (cURus)	150 V
Напряжение, класс C (cURus)	150 V
Напряжение, класс D (cURus)	300 V
Разм. провода Заводская электропроводка, макс. (cURus)	14 AWG
Разм. провода Заводская электропроводка, мин. (cURus)	26 AWG
Разм. провода Электропроводка полевого уровня, макс. (cURus)	14 AWG
Разм. провода Электропроводка полевого уровня, мин. (cURus)	26 AWG
Сертификат № (cURus)	E60693
Ток, класс B (cURus)	13 A
Ток, класс C (cURus)	13 A

Температуры

Температура при длительном использовании, макс.	130 °C
Температура при длительном использовании, мин.	-60 °C
Температура хранения	-25 °C...55 °C
