AAP21 10 LO BL/OR 2581800000
Характеристики
| Гарантия12 месяцев | Вид креплениязащелкиваемый | Вид монтажаTS 35 |
| Открытые страницысправа | с фиксаторомНет | Указание по установкеМонтажная рейка |
| Вид соединенияPUSH IN | Диапазон зажима, макс.10 mm2 | Диапазон зажима, мин.0,5 mm2 |
Описание

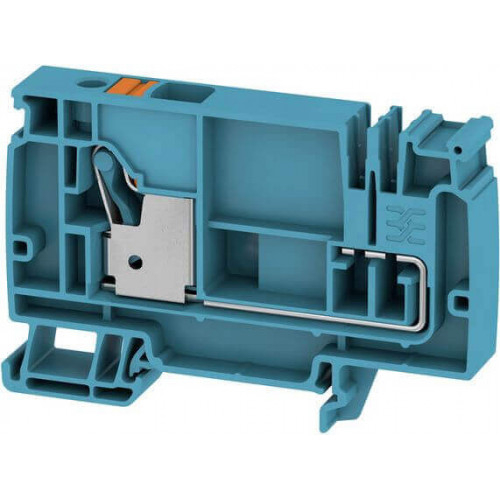

Клемма питания, PUSH IN, 10 mm², 250 V, 57 A, синий
AAP21 10 LO BL/OR - это клемма питания от компании Weidmueller, предназначенная для подачи питания. Она оснащена технологией PUSH IN, которая облегчает подключение проводов без использования инструментов. Клемма способна принимать провода диаметром до 10 мм² и обеспечивать напряжение до 250 В и ток до 57 А. Цветовая маркировка синего цвета помогает легко идентифицировать данную клемму. AAP21 10 LO BL/OR является надежным и удобным решением для вашей системы подачи питания.
Технические характеристики AAP21 10 LO BL/OR 2581800000
| Гарантия | 12 месяцев |
|---|
Дополнительные технические данные
| Вид крепления | защелкиваемый |
|---|---|
| Вид монтажа | TS 35 |
| Открытые страницы | справа |
| с фиксатором | Нет |
| Указание по установке | Монтажная рейка |
Зажимаемые провода (расчетное соединение)
| Вид соединения | PUSH IN |
|---|---|
| Диапазон зажима, макс. | 10 mm2 |
| Диапазон зажима, мин. | 0,5 mm2 |
| Длина зачистки изоляции | 18 мм |
| Кабельный наконечник для обжима двух проводов, макс. | 4 mm2 |
| Калибровая пробка согласно 60 947-1 | A6 |
| Количество соединений | 1 |
| Направление соединения | сверху |
| Поперечное сечение подключаемого провода AWG, макс. | AWG 6 |
| Поперечное сечение подключаемого провода AWG, мин. | AWG 20 |
| Размер лезвия | 1,0 x 5,5 мм |
| Сечение подключаемого проводника, тонкопроволочного, макс. | 10 mm2 |
| Сечение подсоединяемого провода, скрученный, макс. | 10 mm2 |
| Сечение подсоединяемого провода, скрученный, мин. | 0,5 mm2 |
| Сечение подсоединяемого провода, тонкий скрученный, мин. | 0,5 mm2 |
| Сечение соединения проводов, твердое ядро, макс. | 10 mm2 |
| Сечение соединения проводов, твердое ядро, мин. | 0,5 mm2 |
| Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/1, макс. | 10 mm2 |
| Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/1, мин. | 0,5 mm2 |
| Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/4, макс. | 10 mm2 |
| Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/4, мин. | 0,5 mm2 |
Номинальные характеристики IECEx/ATEX
| Макс. напряжение (ATEX) | 250 V |
|---|---|
| Макс. напряжение (IECEX) | 250 V |
| Маркировка взрывозащиты Ex 2014/34/EU | II 2 G D |
| Обозначение EN 60079-7 | Ex ec II C Gc |
| Поперечное сечение провода, макс. (IECEX) | 10 mm2 |
| Сертификат № (ATEX) | TUEV17ATEX8063U |
| Сертификат № (IECEX) | IECEXTUR17.0029U |
| Ток (ATEX) | 57 A |
| Ток (IECEX) | 57 A |
Основные данные для заказа
| Исполнение | Клемма питания, PUSH IN, 10 mm2, 250 V, 57 A, синий |
|---|---|
| Кол. | 20 Шт. |
| Номер для заказа | 2581800000 |
| Тип | AAP21 10 LO BL/OR |
Параметры системы
| Количество независимых точек подключения | 1 |
|---|---|
| Рейка | TS 35 |
| Требуется концевая пластина | Да |
Размеры и массы
| Высота | 82 мм |
|---|---|
| Высота (в дюймах) | 3,228 дюйм |
| Глубина | 53,5 мм |
| Глубина (дюймов) | 2,106 дюйм |
| Масса нетто | 28,54 g |
| Ширина | 12 мм |
| Ширина (в дюймах) | 0,472 дюйм |
Расчетные данные
| Категория перенапряжения | III |
|---|---|
| Номинальное импульсное напряжение | 4 кВ |
| Номинальное напряжение | 250 V |
| Номинальное напряжение постоянного тока | 250 V |
| Номинальный ток | 57 A |
| Нормы | По стандарту IEC 60947-7-1 |
| Объемное сопротивление по стандарту IEC 60947-7-x | 0,56 m? |
| Потери мощности по стандарту IEC 60947-7-x | 1,82 W |
| Расчетное сечение | 10 mm2 |
| Степень загрязнения | 3 |
| Ток при макс. проводнике | 57 A |
Расчетные данные согласно CSA
| Напряжение, класс B (CSA) | 600 V |
|---|---|
| Напряжение, класс C (CSA) | 600 V |
| Напряжение, класс D (CSA) | 600 V |
| Поперечное сечение провода, макс. (CSA) | 6 AWG |
| Поперечное сечение провода, мин. (CSA) | 20 AWG |
| Сертификат № (CSA) | 200039-70089609 |
| Ток, разм. B (CSA) | 51 A |
| Ток, разм. C (CSA) | 51 A |
Расчетные данные согласно UL
| Напряжение, класс B (cURus) | 600 V |
|---|---|
| Напряжение, класс C (cURus) | 600 V |
| Напряжение, класс D (cURus) | 600 V |
| Разм. провода Заводская электропроводка, макс. (cURus) | 6 AWG |
| Разм. провода Заводская электропроводка, мин. (cURus) | 20 AWG |
| Разм. провода Электропроводка полевого уровня, макс. (cURus) | 6 AWG |
| Разм. провода Электропроводка полевого уровня, мин. (cURus) | 20 AWG |
| Сертификат № (cURus) | E60693 |
| Ток, класс B (cURus) | 51 A |
| Ток, класс C (cURus) | 51 A |
Температуры
| Температура при длительном использовании, макс. | 130 °C |
|---|---|
| Температура при длительном использовании, мин. | -60 °C |
| Температура хранения | -25 °C...55 °C |
Характеристики материала
| Класс пожаростойкости UL 94 | V-0 |
|---|---|
| Материал | Материал Wemid |
| Цветовой код | синий |
