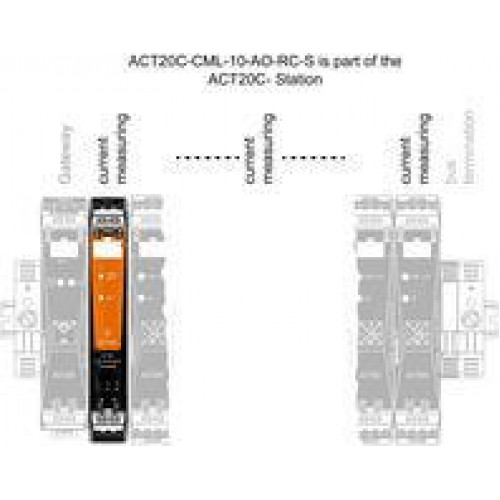

ACT20C-CML-10-AO-RC-S 2044840000

Наличие: уточняйте

Weidmueller Производитель

Цена по запросу

Характеристики

MTTF130 a	SIL согласно IEC 61508Нет	Выходное напряжениерегулируется, 0...10 V, 2…10 V, 0...5 В, 1...5 В, -5…+5 V, -10...+10 В
Выходной токрегулируемый, 0...20 мА, 4...20 мА, -20…+20 мА	Гальваническая развязкаразмыкатель на 4 направления;, между входом / выходом / питанием / реле	Гарантия12 месяцев
Импульсное перенапряжение, до6 кВ (1,2/50 мкс)	Испытательное напряжение4 kV	Коммутационное перенапряжение пост. тока, макс.24 V

Все характеристики

Описание

Измерительный преобразователь тока, Вход : 0…5/10 A, Выход : 0(4)-20 mA, 0-10 V, Реле

Технические характеристики ACT20C-CML-10-AO-RC-S 2044840000

MTTF	130 a
SIL согласно IEC 61508	Нет
Выходное напряжение	регулируется, 0...10 V, 2…10 V, 0...5 В, 1...5 В, -5…+5 V, -10...+10 В
Выходной ток	регулируемый, 0...20 мА, 4...20 мА, -20…+20 мА
Гальваническая развязка	размыкатель на 4 направления;, между входом / выходом / питанием / реле
Гарантия	12 месяцев
Импульсное перенапряжение, до	6 кВ (1,2/50 мкс)
Испытательное напряжение	4 kV
Коммутационное перенапряжение пост. тока, макс.	24 V
Макс. коммутируемое напряжение, AC	250 V
Напряжение нагрузки сопротивления	? 10 кОм
Нормы по ЭМС	IEC 61326-1, IEC 61010-2-201
Расчетное напряжение	300 V ACrms
Тип (аналоговый выход)	Выход по напряжению и току (конфигурируется)
Ток нагрузки сопротивления	? 600 Ом

Вход

Входной диапазон измерения	возможность конфигурирования, 0…1/5/10 A AC (RMS) or DC
Входной сигнал	Возможно подключение силового кабеля к клеммам
Частота на входе, макс.	AC: 15…400 Hz (true root mean square), AC: 50 Hz (arithmetic average)

Выход

Ток полного сопротивления нагрузки	? 600 Ом

Общие данные

Время переходного процесса	? 300 ms (RMS), ? 60 ms (AA)
Конфигурация	в отношении пороговых значений (избыточного / пониженного тока), задержки и гистерезиса, через шлюз (ACT20C-GTW-100-MTCP-S), с программным обеспечением FDT/DTM, DIP-переключатель и потенциометр
Напряжение питания	24 В пост. тока ± 30 %
Потребляемая мощность, макс.	2,2 W
Температурный коэффициент	? ±100 ч/млн/К при -25…+55 °C, ? ±200 ppm/K @ +55…+70 °C
Точность	? ±0,3 % при 1 A/5 A, ? ±0.6 % @ 10 A

Основные данные для заказа

Исполнение	Измерительный преобразователь тока, Вход : 0…5/10 A, Выход : 0(4)-20 mA, 0-10 V, Реле
Кол.	1 Шт.
Номер для заказа	2044840000
Тип	ACT20C-смL-10-AO-RC-S

Размеры

Диапазон размеров зажимаемых проводников, измерительное соединение,	1,5 mm2
Сечение подключаемого провода, одножильного, мин.	0,5 mm2
Сечение подключаемого проводника, однопроволочного, макс.	2,5 mm2

Размеры и массы
