ACT20D-LED-UI-AO-4RC-AC-DC 2920060000

Наличие: уточняйте

Weidmueller Производитель

Цена по запросу

Характеристики

Вывод сигналапрямой или инвертированный	Выходной ток0...20 мА, 4...20 мА, 20…0 mA, 20…4 мА	Гальваническая развязкамежду входом / выходом / питанием / реле
Гарантия12 месяцев	Гистерезис0...100 %	Задержка включения0...3600 s
Задержка выключения0...3600 s	Индикация состоянияЗеленый светодиод	Количество аналоговых выходов1

Все характеристики

Описание

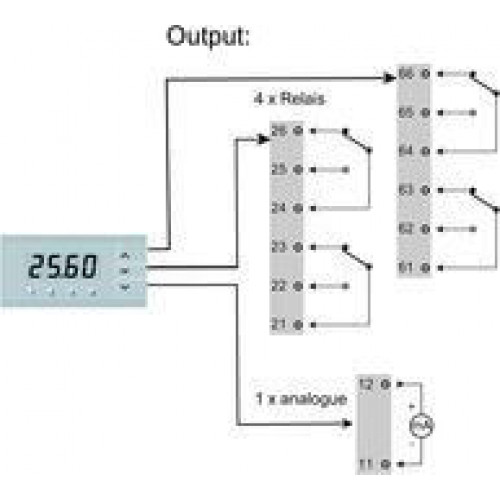

Индикация, Вход : I/U универсальный, Температура, Потенциометр, Выход : Дисплей, аналоговые В/мА, 4 реле

Технические характеристики ACT20D-LED-UI-AO-4RC-AC-DC 2920060000

Вывод сигнала	прямой или инвертированный
Выходной ток	0...20 мА, 4...20 мА, 20…0 mA, 20…4 мА
Гальваническая развязка	между входом / выходом / питанием / реле
Гарантия	12 месяцев
Гистерезис	0...100 %
Задержка включения	0...3600 s
Задержка выключения	0...3600 s
Индикация состояния	Зеленый светодиод
Количество аналоговых выходов	1
Коммутационная способность AC	500 VA
Коммутационное перенапряжение пост. тока, макс.	30 V
Макс. коммутируемое напряжение, AC	250 V
Материал контакта	Cu
Напряжение развязки	2,3 кВ перем. тока (проверка)/250 В перем. тока (рабочее состояние)
Номинальное напряжение переключения	24...250 В AC
Поведение выхода при повышении уровня сбоя	23 mA
Поведение выхода при понижении уровня сбоя	3,5 mA
Проходной	10...100% из %*UN
Сведения об изделии	Устройство является встроенным и используется для цифрового отображения значений технологического процесса, таких как ток, напряжение, сопротивление, температура и сигналы потенциометра в режиме реального времени. Устройство предназначено для установки панели переключателей в видимой области. Устройство может использоваться только внутри помещений.
Тип (аналоговый выход)	«активно», «подключенное управление должно быть пассивным»
Тип функции коммутатора	прямой или инвертированный
Ток нагрузки сопротивления	? 800 Ом
Функция аварийной сигнализации	Пониженное напряжение, Повышенное напряжение, Пониженный ток, Ток перегрузки, Импульсное перенапряжение, Пониженная температура, Превышение температуры, Ошибка датчика
Цифровые выходы	4
Частота коммутаций, макс.	15 Гц

Дисплей

Возможность регулировки яркости	Да
Время цикла	2,2 раза/с
Десятичные точки	18888, 1.8888, 18.888, 188.88, 1888.8
Масштабирование	переменный
Формат	14 сегментов (цифры + буквы), Пролистывание текста на 8 языках в случае ошибки (например, обрыв провода датчика, вход за пределами диапазона...)

Основные данные для заказа

Исполнение	Индикация, Вход : I/U универсальный, Температура, Потенциометр, Выход : Дисплей, аналоговые В/мА, 4 реле
Кол.	1 Шт.
Номер для заказа	2920060000
Тип	ACT20D-LED-UI-AO-4RC-AC-DC,светодиод, красный, 4-значный индикатор, Размер цифр: 13,8 мм

Размеры

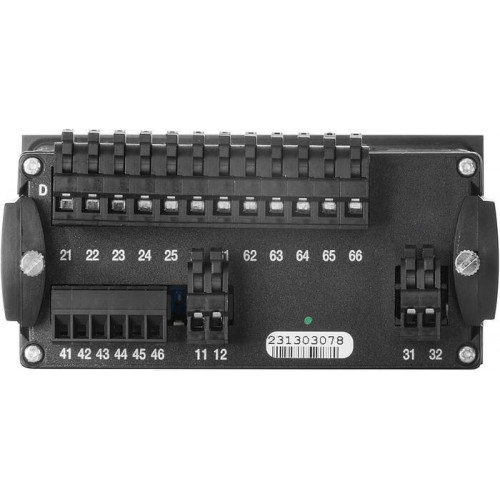

Метод проводного соединения	Винтовое соединение, втычной

Размеры и массы

Высота	48,8 мм
Высота (в дюймах)	1,921 дюйм
Глубина	120 мм
Глубина (дюймов)	4,724 дюйм
Масса нетто	315 g
Ширина	96,6 мм
Ширина (в дюймах)	3,803 дюйм

Расчетные данные

Степень загрязнения	2

Температуры

Влажность	5...95% отн. влажности, без появления конденсата
Рабочая температура	-20 °C...60 °C
