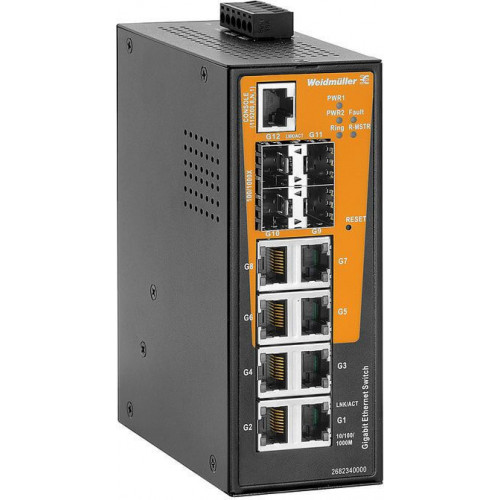

IE-SW-AL12M-8GT-4GESFP 2682340000
Характеристики
| MTBF: В соответствии со стандартомTelcordia SR-332 | MTBF: Время работы (часы), мин.551 478 h | Вибрацияпо стандарту IEC 60068-2-6 |
| Вид защитыIP30 | Гарантия12 месяцев | Интерфейс пульт-портRS-232 (соединение RJ45) |
| Кнопка сброса функции<5 сек.: перезагрузка системы и сброс IP-адреса локальной сети до заводских настроек, >5 сек.: заводская установка, Примечание: поведение кнопки сброса можно настроить через веб-интерфейс | Количество портов8 x RJ45, 4x 100/1000BaseSFP Slot | Коммутаторmanaged |
Описание
Управляемый коммутатор сетевой, Gigabit Ethernet, количество портов: 8 x RJ45, 4x 100/1000BaseSFP Slot, IP30, -40 °C...75 °C
IE-SW-AL12M-8GT-4GESFP - это промышленный Ethernet коммутатор от компании Weidmueller из серии AdvancedLine. Этот управляемый коммутатор обеспечивает надежное и стабильное соединение в промышленных сетях.
С IE-SW-AL12M-8GT-4GESFP вы получаете сетевой коммутатор с поддержкой Gigabit Ethernet, который обеспечивает высокую скорость передачи данных. Коммутатор имеет 8 портов RJ45 для подключения сетевых устройств по Ethernet и 4 слота 100/1000BaseSFP для подключения оптических модулей.
IE-SW-AL12M-8GT-4GESFP имеет степень защиты IP30, что гарантирует надежную работу в различных промышленных условиях. Коммутатор также способен работать в широком диапазоне рабочих температур, от -40 °C до 75 °C, что делает его идеальным выбором для эксплуатации в жестких климатических условиях.
С IE-SW-AL12M-8GT-4GESFP от Weidmueller вы получаете надежное и производительное решение для своей промышленной сети. Этот управляемый коммутатор прост в использовании и обеспечивает стабильное соединение между вашими сетевыми устройствами. Благодаря его промышленным характеристикам, вы можете быть уверены в надежности и безопасности вашей сети.
Технические характеристики IE-SW-AL12M-8GT-4GESFP 2682340000
| MTBF: В соответствии со стандартом | Telcordia SR-332 |
|---|---|
| MTBF: Время работы (часы), мин. | 551 478 h |
| Вибрация | по стандарту IEC 60068-2-6 |
| Вид защиты | IP30 |
| Гарантия | 12 месяцев |
| Интерфейс пульт-порт | RS-232 (соединение RJ45) |
| Кнопка сброса функции | <5 сек.: перезагрузка системы и сброс IP-адреса локальной сети до заводских настроек, >5 сек.: заводская установка, Примечание: поведение кнопки сброса можно настроить через веб-интерфейс |
| Количество портов | 8 x RJ45, 4x 100/1000BaseSFP Slot |
| Коммутатор | managed |
| Контакт аварийной сигнализации | 1 релейный выход с нагрузочной способностью по току 1 А при 24 В DC |
| Контроль параметров | SNMP v1/v2c/v3, Протокол обнаружения топологии канального уровня (LLDP), Port mirroring (local, remote), Статистика портов, Мониторинг портов, Syslog, RMON (удаленный мониторинг), Предупреждение на основе событий по эл. почте, Предупреждение на основе событий через реле, Предупреждение на основе событий через SNMP-ловушку, Диагностика Ethernet-кабеля на портах RJ-45 |
| Конфигурация устройства | Веб-браузер (HTTP/HTTPS), SNMP v1/v2c/v3, Comm2nd Line Interface (Telnet/SSH), Локальный последовательный консольный порт (RS-232 через порт RJ-45), Загрузка файла конфигурации через веб-интерфейс, сервер TFTP или внешний модуль резервного копирования |
| Норма безопасности | UL 61010-1, UL 61010-2-201 |
| Нормы по ЭМС | EN 55032, EN 55024, FCC Part 15 Subpart B Class A, IEC 61000-4-2 ESD: Contact: 4 kV; Air: 8 kV, IEC 61000-4-3 RS: 80 MHz bis 1 Ghz: 3 V/m, IEC 61000-4-4, электрические быстрые переходные процессы (пачки): питание: 0,5 кВ; сигнал: 0,5 кВ, IEC 61000-4-5 Surge: Power: 0,5 kV; Signal: 1 kV, IEC 61000-4-6 CS: 3 Vrms |
| Основной материал корпуса | Металл |
| Передача данных | Store and Forward |
| Период времени | 5 лет |
| Поддержка примышленного протокола | Устройство PROFINET в соотв. с классом соответствия B, EtherNet/IP, Modbus/TCP slave |
| Порты RJ45 | 10/100/1000BaseT(X), auto negotiation, Полно-/полудуплексный режим, Соединение Auto MDI/MDI-X |
| Резервирование в сети | Протокол связующих деревьев (STP), Протокол высокоскоростных связующих деревьев (RSTP), Протокол множественных связующих деревьев (MSTP), Технология O-Ring (время восстановления <30 мс), Технология O-Chain (время восстановления <30 мс), Протокол управления агрегированием каналов (LACP), Быстрое восстановление, Media Redundancy Protocol (MRP-client) |
| Свободное падение | Соответствует стандарту IEC 60068-2-31 |
| Скорость | Gigabit Ethernet |
| Стандартный | IEEE 802.3 для 10BaseT, IEEE 802.3u для 100BaseT(X) и 100BaseFX, IEEE 802.3ab для 1000BaseT(X), IEEE 802.3z для 1000BaseX, IEEE 802.3x для управления потоками данных, IEEE 802.3ad для канала связи порта с LACP, IEEE 802.1D для протокола связующего дерева, IEEE 802.1w для протокола Rapid STP, IEEE 802.1s for the Multiple Spanning Tree Protocol (MSTP), IEEE 802.1p для класса обслуживания, IEEE 802.1Q для VLAN-тегирования, IEEE 802.1X для аутентификации, IEEE 802.1AB для протокола обнаружения топологии канального уровня (LLDP) |
| Стекловолоконные порты | 100/1000Base SFP Slot |
| Ударная нагрузка | по стандарту IEC 60068-2-27 |
| Управление IP-адресами | Статический, DHCP-клиент, DHCP-сервер (на основе порта, на основе пула), DHCP Option 82, Ретрансляция DHCP |
| Управление потоком | IEEE 802.3x Управление потоком |
| Управление синхронизацией времени | SNTP-сервер, SNTP-клиент |
| Фильтр сетевого трафика | Качество услуги (QoS), VLAN на основе меток, GVRP (протокол регистрации GARP VLAN), IGMP v2/v3, Ограничение передачи трафика |
| Функции безопасности | Сегментация VLAN, Вкл./выкл. порты, Проверка подлинности пользователя TACACS+ и IEEE 802.1X, Автопредотвращение DoS/DDoS, Access Control List, DHCP snooping, Защита от образования петель, Управление безопасностью доступа с использованием конфигурации уровня привилегий для разных пользовательских ролей |
Дополнительные технические данные
| Вид монтажа | DIN-рейка |
|---|
Окружающие условия
| Рабочая высота: Высота, макс. | 2 000 м |
|---|---|
| Рабочая высота: Примечание. | в соотв. с UL |
| Рабочая температура, макс. | 75 °C |
| Рабочая температура, мин. | -40 °C |
| Температура хранения, макс. | 85 °C |
| Температура хранения, мин. | -40 °C |
Основные данные для заказа
| Исполнение | Управляемый коммутатор сетевой, Gigabit Ethernet, Количество портов: 8 x RJ45, 4x 100/1000BaseSFP Slot, IP30, -40 °C...75 °C |
|---|---|
| Кол. | 1 Шт. |
| Номер для заказа | 2682340000 |
| Тип | IE-SW-AL12M-8GT-4GESFP |
Размеры и массы
| Высота | 145,1 мм |
|---|---|
| Высота (в дюймах) | 5,713 дюйм |
| Глубина | 108,3 мм |
| Глубина (дюймов) | 4,264 дюйм |
| Масса нетто | 822 g |
| Ширина | 54,3 мм |
| Ширина (в дюймах) | 2,138 дюйм |
Температуры
| Влажность | 5 - 95 % (без конденсации) |
|---|---|
| Рабочая температура | -40 °C...75 °C |
| Температура хранения | -40 °C...85 °C |
Характеристики коммутаторов
| VLAN-ID макс. | 4 095 |
|---|---|
| VLAN-ID мин. | 1 |
| Количество групп IGMP на каждую сеть VLAN | 256 |
| Макс. кол-во доступных VLAN | 4 096 |
| Очередности по приоритету | 8 |
| Поддержка Jumbo-кадров | до 9,6 КБ |
| Полоса пропускания объединительной платы | 24 Gbit/s |
| Размер пакетного буфера | 4 Мбит |
| Размер таблицы MAC | 8 K |
Электропитание
| Диапазон напряжения питания: Напряжение, макс. | 52,8 V |
|---|---|
| Диапазон напряжения питания: Напряжение, мин. | 10,8 V |
| Диапазон напряжения питания: Тип напряжения | DC |
| Защита от перегрузки по току | Да |
| Потребляемый ток: Напряжение | 24 V |
| Потребляемый ток: Ток | 0,54 A |
| Соединение | 1 съемный 6-полюсный клеммный блок |
