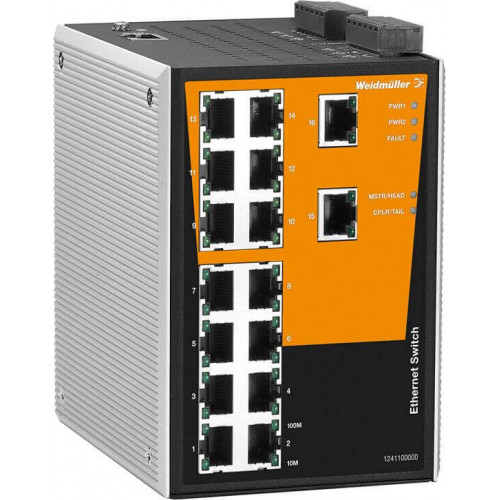

IE-SW-PL16MT-16TX 1286820000
Характеристики
| MIBMIB-II, Ethernet-Like MIB, P-BRIDGE MIB, Q-BRIDGE MIB, Bridge MIB, RSTP MIB, RMON MIB Group 1, 2, 3, 9 | MTBF: В соответствии со стандартомTelcordia (Bellcore), GB | MTBF: Время работы (часы), мин.247 000 h |
| Взрывоопасные областиUL/cUL, класс I раздел 2, группы A, B, C и D, ATEX, зона 2 Ex nA nC IIC T4 Gc | Вибрацияпо стандарту IEC 60068-2-6 | Вид защитыIP30 |
| Гарантия12 месяцев | Интерфейс пульт-портRS-232 | Количество портов16 x RJ45 |
Описание
Управляемый коммутатор сетевой, Fast Ethernet, количество портов: 16 x RJ45, IP30, -40 °C...75 °C
Линия Premium Line от Weidmüller состоит из высококачественных коммутаторов с расширенными функциями управления и безопасности. Это
подходит для требовательных сетевых решений. Оборудование может поставляться с портами Fast Ethernet или Gigabit Ethernet. Благодаря передовой технологии кольцевого резервирования (время восстановления ≤ 20 мс) эти устройства повышают надежность и доступность ваших промышленных сетей. Можно установить дополнительный трансивер SFP, обеспечивающий высокую степень
гибкости. Гигабитные версии допускают использование в сетях с
большой объем коммуникаций
• Управляемые версии Fast Ethernet в высококачественном металлическом корпусе.
корпус (IP 30)
• Версии с 10 или 18 портами и гигабитными портами восходящей связи.
• Полноценный гигабитный коммутатор с 9 портами.
• Поддерживает все стандартные протоколы на основе TCP/IP в промышленных сетях (например, Ethernet/IP, Modbus/TCP).
• Интегрированные механизмы резервирования (время восстановления ≤ 20
мс) повысить надежность в кольцевых структурах сети
• Сертификаты: CE, FCC, cULus, класс I, разд. 2 / АТЕХ, ДНВ/
ГЛ
Технические характеристики IE-SW-PL16MT-16TX 1286820000
| MIB | MIB-II, Ethernet-Like MIB, P-BRIDGE MIB, Q-BRIDGE MIB, Bridge MIB, RSTP MIB, RMON MIB Group 1, 2, 3, 9 |
|---|---|
| MTBF: В соответствии со стандартом | Telcordia (Bellcore), GB |
| MTBF: Время работы (часы), мин. | 247 000 h |
| Взрывоопасные области | UL/cUL, класс I раздел 2, группы A, B, C и D, ATEX, зона 2 Ex nA nC IIC T4 Gc |
| Вибрация | по стандарту IEC 60068-2-6 |
| Вид защиты | IP30 |
| Гарантия | 12 месяцев |
| Интерфейс пульт-порт | RS-232 |
| Количество портов | 16 x RJ45 |
| Коммутатор | managed |
| Контакт аварийной сигнализации | 2 релейных выхода с нагрузочной способностью по току 1 А при 24 В DC |
| Контроль параметров | SNMP v1/v2c/v3, Протокол обнаружения топологии канального уровня (LLDP), Зеркалирование портов, Статистика портов, Мониторинг портов, Syslog, RMON (удаленный мониторинг), Предупреждение на основе событий по эл. почте, Предупреждение на основе событий через реле, Предупреждение на основе событий через SNMP-ловушку |
| Конфигурация устройства | Веб-браузер (HTTP/HTTPS), SNMP v1/v2c/v3, Консоль Telnet, Локальный последовательный консольный порт (RS-232 через порт RJ-45), Средство Windows |
| Норма безопасности | UL 508, UL 60950-1, EN 60950-1 |
| Нормы по ЭМС | EN 55032, EN 55024, CISPR 32, FCC Part 15 Subpart B Class A, IEC 61000-4-2 ESD: Contact: 6 kV; Air: 8 kV, IEC 61000-4-3 RS: 80 MHz to 1 Ghz: 10 V/m, IEC 61000-4-4 EFT: Power: 1 kV; Signal: 0,5 kV, IEC 61000-4-5 Surge: Power: 2 kV; Signal: 1 kV, IEC 61000-4-6 CS: 10 V, IEC 61000-4-8 |
| Основной материал корпуса | Металл |
| Передача данных | Store and Forward |
| Период времени | 5 лет |
| Поддержка примышленного протокола | Устройство PROFINET в соотв. с классом соответствия B, EtherNet/IP, Modbus/TCP slave |
| Порты RJ45 | 10/100BaseT(X), auto negotiation, Полно-/полудуплексный режим, Соединение Auto MDI/MDI-X |
| Резервирование в сети | Протокол связующих деревьев (STP), Протокол высокоскоростных связующих деревьев (RSTP), Технология Turbo Ring (время восстановления <20 мс), Технология Turbo Chain (время восстановления <20 мс), Протокол управления агрегированием каналов (LACP) |
| Светодиодная индикация | PWR1, PWR2, FAULT, MSTR/HEAD, CPLR/TAIL, 10/100M (TP-Port) |
| Свободное падение | По стандарту IEC 60068-2-32 |
| Скорость | Fast Ethernet |
| Стандартный | IEEE 802.3 для 10BaseT, IEEE 802.3u для 100BaseT(X), IEEE 802.3x для управления потоками данных, IEEE 802.1D-2004 для протокола связующего дерева, IEEE 802.1w для протокола Rapid STP, IEEE 802.1Q для VLAN-тегирования, IEEE 802.1p для класса обслуживания, IEEE 802.1X для аутентификации, IEEE 802.3ad для канала связи порта с LACP |
| Ударная нагрузка | по стандарту IEC 60068-2-27 |
| Управление IP-адресами | Статический, BootP, RARP, DHCP-клиент, DHCP-сервер (на основе порта), DHCP-опция 82 (агент-ретранслятор) |
| Управление потоком | IEEE 802.3x Управление потоком, Управление потоком - Back-Pressure |
| Управление синхронизацией времени | SNTP-клиент, NTP-клиент, PTPv1 |
| Фильтр сетевого трафика | Качество услуги (QoS), VLAN на основе меток, VLAN на основе портов, IGMP v1/v2, GMRP, Ограничение передачи трафика |
| Функции безопасности | Сегментация VLAN, Вкл./выкл. порты, Управление доступом (с использованием портов через IEEE 802.1X), Список управления доступом (на основе протокола управления доступом к среде), Защита от образования петель, Проверка подлинности пользователя TACACS+ и IEEE 802.1X |
| Цифровые входы | 2 входа с одинаковой массой, с гальванической развязкойот +13 до +30 В для логического “1”от -30 до +3 В для логического “0”Макс. входной ток: 8 мА |
Дополнительные технические данные
| Вид монтажа | DIN-рейка, Панель (с опциональным монтажным комплектом) |
|---|
Окружающие условия
| Рабочая температура, макс. | 75 °C |
|---|---|
| Рабочая температура, мин. | -40 °C |
| Температура хранения, макс. | 85 °C |
| Температура хранения, мин. | -40 °C |
Основные данные для заказа
| Исполнение | Управляемый коммутатор сетевой, Fast Ethernet, Количество портов: 16 x RJ45, IP30, -40 °C...75 °C |
|---|---|
| Кол. | 1 Шт. |
| Номер для заказа | 1286820000 |
| Тип | IE-SW-PL16MT-16TX |
Размеры и массы
| Высота | 135 мм |
|---|---|
| Высота (в дюймах) | 5,315 дюйм |
| Глубина | 142,7 мм |
| Глубина (дюймов) | 5,618 дюйм |
| Масса нетто | 1 586 g |
| Ширина | 94 мм |
| Ширина (в дюймах) | 3,701 дюйм |
Температуры
| Влажность | 5 - 95 % (без конденсации) |
|---|---|
| Рабочая температура | -40 °C...75 °C |
| Температура хранения | -40 °C...85 °C |
Характеристики коммутаторов
| VLAN-ID макс. | 4 094 |
|---|---|
| VLAN-ID мин. | 1 |
| Группы IGMP | 256 |
| Макс. кол-во доступных VLAN | 64 |
| Очередности по приоритету | 4 |
| Полоса пропускания объединительной платы | 3,2 Gbit/s |
| Размер пакетного буфера | 2 Мбит |
| Размер таблицы MAC | 8 K |
Электропитание
| Диапазон напряжения питания: Напряжение, макс. | 45 V |
|---|---|
| Диапазон напряжения питания: Напряжение, мин. | 12 V |
| Диапазон напряжения питания: Тип напряжения | DC |
| Защита от перегрузки по току | имеется |
| Потребляемый ток: Напряжение | 24 V |
| Потребляемый ток: Ток | 0,41 A |
| Соединение | 2 съемных 6-полюсных клеммных блока |
