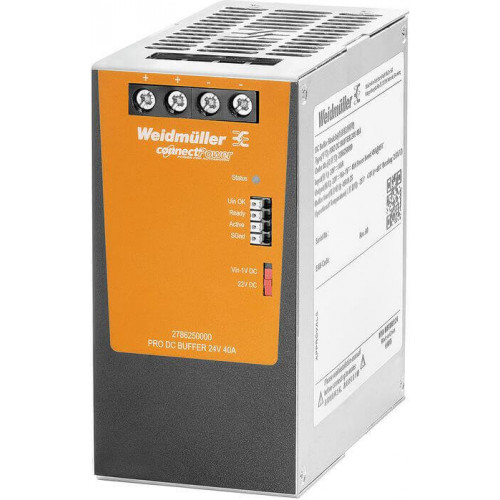

PRO DC BUFFER 24V 40A 2786250000

Наличие: уточняйте

Weidmueller Производитель

Цена по запросу

Характеристики

Гарантия12 месяцев	Защита от переполюсовкиДа, ? 31 В пост. тока	Количество клемм4 (++--),4 (Uin OK, Ready, Active, Sgnd)
Малое по условиям безопасности напряжениеSELV согласно IEC 60950-1, PELV в соответствии с EN 60204-1	Сечение подключаемого провода, AWG/кило (кр. мил), мин.22,28	Сечение подключаемого провода, AWG/кило(кр. мил), макс.8,14
Сечение подключаемого провода, гибкого, макс.16 mm2	Сечение подключаемого провода, гибкого, мин.0,5 mm2	Сечение подключаемого провода, жесткого, макс.16 mm2,1,5 mm2

Все характеристики

Описание

Буферный модуль, 24 V

Технические характеристики PRO DC BUFFER 24V 40A 2786250000

Гарантия	12 месяцев
Защита от переполюсовки	Да, ? 31 В пост. тока
Количество клемм	4 (++--),4 (Uin OK, Ready, Active, Sgnd)
Малое по условиям безопасности напряжение	SELV согласно IEC 60950-1, PELV в соответствии с EN 60204-1
Сечение подключаемого провода, AWG/кило (кр. мил), мин.	22,28
Сечение подключаемого провода, AWG/кило(кр. мил), макс.	8,14
Сечение подключаемого провода, гибкого, макс.	16 mm2
Сечение подключаемого провода, гибкого, мин.	0,5 mm2
Сечение подключаемого провода, жесткого, макс.	16 mm2,1,5 mm2
Сечение подключаемого провода, жесткого, мин.	0,5 mm2,0,2 mm2
Технология соединения	Винтовое соединение,PUSH IN
Электрооборудование машин	согласно EN 60204

Вход

Входной ток	0...41 A
Диапазон входного напряжения пост. тока	22,5…30 В DC
Номинальное входное напряжение	24 В DC
Потребляемый ток, пост. ток	< 0,2 А без нагрузки, < 1 А во время процесса зарядки, как правило, 10 с
Предохранитель на входе (внутр.)	Да

Выход

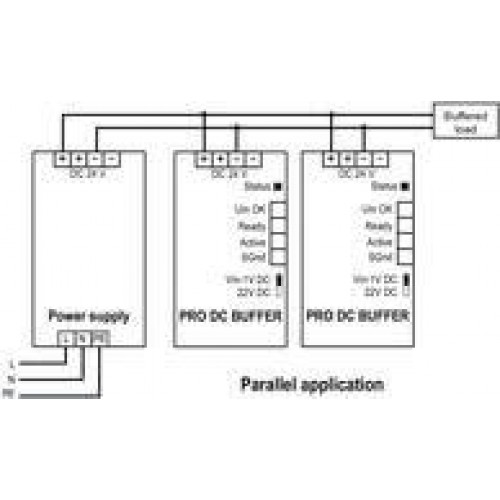

Возможность параллельной работы	Да
Время переключения при нарушении энергоснабжения: Время переключения при нарушении энергоснабжения, мин.	200 ms
Время переключения при нарушении энергоснабжения: Выходное напряжение	22,2 V
Время переключения при нарушении энергоснабжения: Выходной ток	40 A
Время переключения при нарушении энергоснабжения: Напряжение на входе	24 V
Время переключения при нарушении энергоснабжения: Тип входного напряжения	DC
Выходное напряжение, замечание	Соответствует входному напряжению

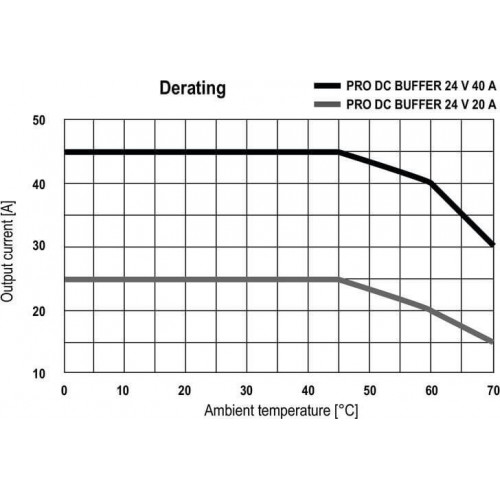

Выходной ток при 40 °C	25 A
Защита от обратного напряжения	Да
Защита от перегрузки	Да
Защита от перегрузки и короткого замыкания	Да
Защита от перенапряжения Выход	33 V…35 V

Данные соединения (сигнал)

Сечение гибкого проводного соединения (сигнал), макс.	1,5 mm2
Сечение гибкого проводного соединения (сигнал), мин.	0,2 mm2

Зажимаемые провода (расчетное соединение)

Момент затяжки, макс.	0,6 Nm
Момент затяжки, мин.	0,5 Nm

Координация изоляции

Изоляция выходного напряжения / заземление	0,5 kV
Класс защиты	III, без соединения PE, для безопасного сверхнизкого напряжения (SELV)
Разделение выходного напряжения / заземления	0,5 kV

Общие данные

MTBF: Выходная мощность	960 W
MTBF: Напряжение на входе	24 V
MTBF: Температура окружающей среды	25 °C
MTBF: Цикл нагрузки	1
Защита от короткого замыкания	Да, внутри
Исполнение корпуса	Металл, коррозионно-устойчивый
КПД	? 98% буферный режим
Масса	1 142 g
Носитель данных	Внутренний конденсатор
Положение установки, указание по монтажу	Горизонтально на DIN-рейке TS 35; зазор 50 мм сверху и снизу для свободной циркуляции воздуха; расстояние 10 мм до соседних подузлов.

Одобрения

Институт (cULus)	CULUS

Основные данные для заказа

Размеры и массы

Температуры

ЭМС / Ударопрочность / Вибропрочность

Вибростойкость IEC 60068-2-6	2,3 г (на DIN-рейке)
Излучение шума в соответствии с EN55032	Класс B
Испытание на устойчивость к помехам по	EN 61000-4-2, -3, -4, -5, -6
Ударопрочность IEC 60068-2-27	30 g во всех направлениях
