PRO ECO 240W 48V 5A 1469590000

Популярный

Наличие: уточняйте

Weidmueller Производитель

Цена по запросу

Характеристики

Гарантия12 месяцев	Изолирующие трансформаторы безопасности для импульсных блоков питанияПо стандарту EN 61558-2-16	Количество клемм3 для L/N/PE
Малое по условиям безопасности напряжениеSELV согласно IEC 60950-1, PELV в соответствии с EN 60204-1	Надежное разъединение / Защита от поражения электрическим токомVDE 0100-410 / согласно DIN 57100-410	Оснащение электронным оборудованиемсогласно EN 50178 / VDE 0160
Сечение подключаемого провода, AWG/кило (кр. мил), мин.26	Сечение подключаемого провода, AWG/кило(кр. мил), макс.12	Сечение подключаемого провода, гибкого, макс.2,5 mm2

Все характеристики

Описание

Источник питания регулируемый, 48 V

PRO ECO 240W 48V 5A - это регулируемый источник питания, разработанный компанией Weidmueller. Он предназначен для использования в области электроники и является надежным и эффективным решением для вашего оборудования. Этот блок питания обеспечивает стабильное напряжение 48 В, что делает его идеальным выбором для различных приложений. Благодаря своей высокой мощности 240 Вт и номинальному току 5А, PRO ECO 240W 48V 5A способен обеспечить достаточную энергию для работы ваших устройств. Блок питания также имеет регулируемую функцию, позволяющую настроить напряжение в зависимости от ваших потребностей. Все это делает PRO ECO 240W 48V 5A незаменимым компонентом для вашей электроники и источником питания.

Технические характеристики PRO ECO 240W 48V 5A 1469590000

Гарантия	12 месяцев
Изолирующие трансформаторы безопасности для импульсных блоков питания	По стандарту EN 61558-2-16
Количество клемм	3 для L/N/PE
Малое по условиям безопасности напряжение	SELV согласно IEC 60950-1, PELV в соответствии с EN 60204-1
Надежное разъединение / Защита от поражения электрическим током	VDE 0100-410 / согласно DIN 57100-410
Оснащение электронным оборудованием	согласно EN 50178 / VDE 0160
Сечение подключаемого провода, AWG/кило (кр. мил), мин.	26
Сечение подключаемого провода, AWG/кило(кр. мил), макс.	12
Сечение подключаемого провода, гибкого, макс.	2,5 mm2
Сечение подключаемого провода, гибкого, мин.	0,5 mm2
Сечение подключаемого провода, жесткого, макс.	6 mm2
Сечение подключаемого провода, жесткого, мин.	0,5 mm2
Технология соединения	Винтовое соединение
Электрооборудование машин	согласно EN 60204

Вход

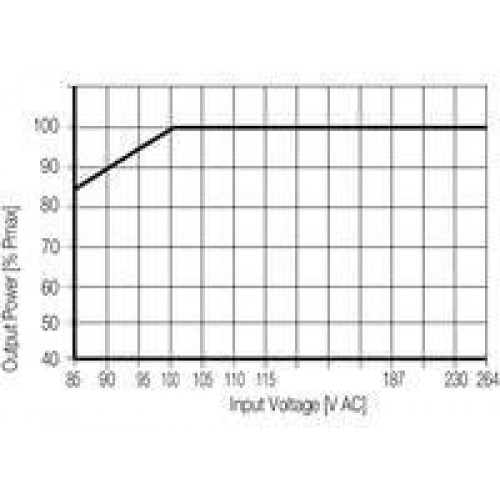

Диапазон входного напряжения перем. тока	85…264 В перем. тока (снижение номинальных значений при 100 В перем. тока)

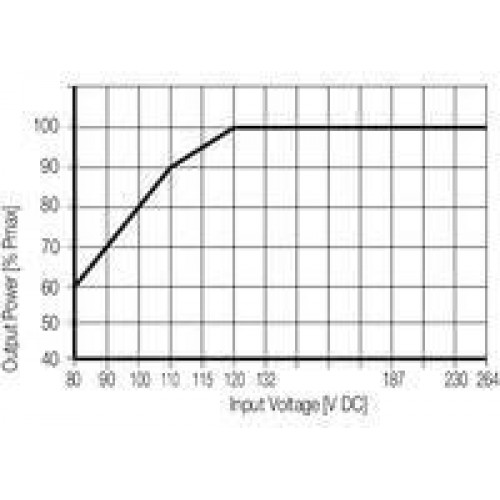

Диапазон входного напряжения пост. тока	80…370 В DC (ухудшение характеристик при 120 В DC)
Диапазон частот перем. тока	47...63 Гц
Защита от перенапряжений Вход	Варистор
Номинальное входное напряжение	100...240 В перем. тока
Номинальное энергопотребление	260,9 VA
Потребляемый ток, перем. ток	1,2 A при 230 В AC / 2,4 A при 115 В AC
Потребляемый ток, пост. ток	1,2 А @ 370 В пост. тока / 2,4 А @ 120 В пост. тока
Предохранитель на входе (внутр.)	Да
Пусковой ток	макс. 10 A
Рекомендуемый предохранитель	4 A / DI, плавкий предохранитель10 A, симв. B, линейный защитный автомат3...4 A, симв. C, линейный защитный автомат
Частота на входе, макс.	47...63 Гц

Выход

Возможность параллельной работы	да, макс. 5
Время нарастания	? 100 ms
выходная мощность	240 W
Выходное напряжение, замечание	(регулируется с помощью потенциометра)
Выходное напряжение, макс.	56 V
Выходное напряжение, мин.	42 V
Емкостная нагрузка	без ограничений
Защита от обратного напряжения	Да
Защита от перегрузки	Да

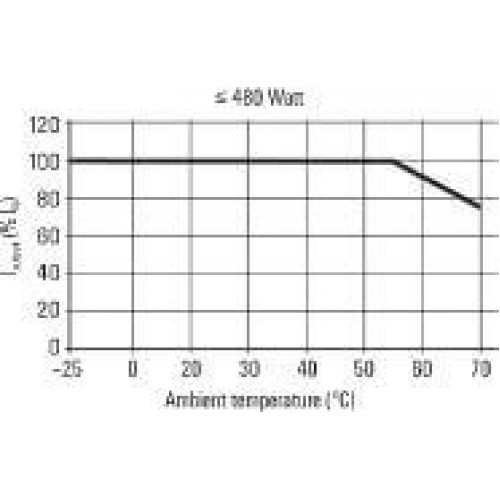

Непрерывный выходной ток при Uномин.	5 A @ 55 °C, 3,75 A @ 70 °C
Номинальное выходное напряжение	48 V DC ± 1 %
Номинальный выходной ток для Uном.	5 A при 55 °C
Остаточная пульсация, выбросы при разъединении	< 100 mV ss @ 48 V DC, I Nenn

Зажимаемые провода (расчетное соединение)

Момент затяжки, макс.	0,6 Nm
Момент затяжки, мин.	0,5 Nm

Координация изоляции

Изоляция выходного напряжения / заземление	0,5 kV
Класс защиты	I, с подключением защитного провода PE
Напряжение изоляции вход / выход	3 kV
Разделение выходного напряжения / заземления	2 kV

Общие данные

MTBF: Выходная мощность	240 W
MTBF: Напряжение на входе	230 V
MTBF: Температура окружающей среды	25 °C
MTBF: Цикл нагрузки	1
Время перекрытия при провалах напряжения перем. тока при Iном.	> 20 мс при 230 В AC / > 20 мс при 115 В AC
Защита от короткого замыкания	Да
Защита от неправильной полярности присоединения нагрузки	58…65 V DC
Защита от превышения температуры	Да
Исполнение корпуса	Металл, коррозионно-устойчивый
Коэффициент мощности (прим.)	> 0,94 при 230 В AC / > 0,99 при 115 В AC
КПД	0.92
макс. допуст. влажность воздуха (эксплуатация)	5%…95% RH
Положение установки, указание по монтажу	на монтажной шине TS 35
Потери мощности, номинальная нагрузка	23 W
Потери мощности, холостой ход	3 W
Сигнализация	Светодиод зеленый (Uвыход > 21,6 В пост. тока), Светодиод желтый (Iвыход > 90% IНоминал. тип. ), Светодиод красный (перегрузка, перегрев, короткое замыкание, Uвыход < 20.4 В пост. тока)
Ток утечки на землю, макс.	3,5 mA

Одобрения

Институт (cULus)	CULUS

Основные данные для заказа

Исполнение	Источник питания регулируемый, 48 V
Кол.	1 Шт.
Номер для заказа	1469590000
Тип	PRO ECO 240W 48V 5A

Размеры и массы

Высота	125 мм
Высота (в дюймах)	4,921 дюйм
Глубина	100 мм
Глубина (дюймов)	3,937 дюйм
Масса нетто	1 014 g
Ширина	60 мм
Ширина (в дюймах)	2,362 дюйм

Сигнализация

Беспотенциальный контакт	Да
Нагрузка на контакт (нормально разомкнутый контакт)	max. 30 V DC / 1 A
Релейный Вх/Вых	Выходное напряжение > 21,6 В пост. тока / < 20,4 В пост. тока, перегрузка

Температуры

Рабочая температура	-25 °C...70 °C
Температура хранения	-40 °C...85 °C

ЭМС / Ударопрочность / Вибропрочность

Вибростойкость IEC 60068-2-6	1 г в соответствии с EN 50178
Излучение шума в соответствии с EN55032	Класс B
Испытание на устойчивость к помехам по	EN 61000-4-2 (электростатические разряды), EN 61000-4-3 (RS), EN 61000-4-4 (импульсные помехи), EN 61000-4-5 (импульсные помехи большой энергии), EN 61000-4-6 (кондуктивные помехи), EN61000-4-8 (Fields), EN61000-4-11 (Dips)
Ограничение сетевых токов высшей гармоники	По стандарту EN 61000-3-2
Ударопрочность IEC 60068-2-27	15 g во всех направлениях
