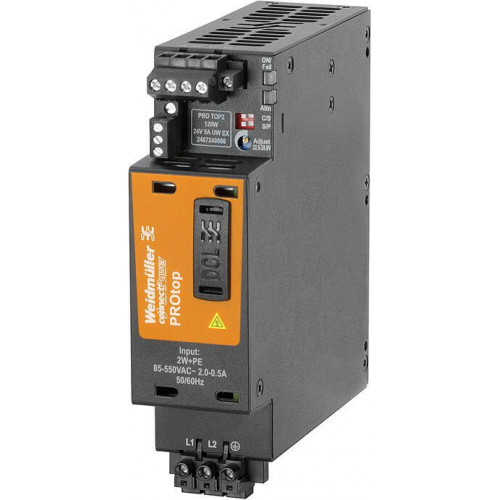

PRO TOP2 120W 24V 5A UW EX 2467240000

Наличие: уточняйте

Weidmueller Производитель

Цена по запросу

Характеристики

Гарантия12 месяцев	Защита от опасных поражающих токовСогласно VDE0106-101	Изолирующие трансформаторы безопасности для импульсных блоков питанияПо стандарту EN 61558-2-17
Количество клемм3 для L/N/PE	Лезвие отвертки0,6 x 3,5	Малое по условиям безопасности напряжениеSELV согласно IEC 60950-1, PELV в соответствии с EN 60204-1
Надежное разъединение / Защита от поражения электрическим токомVDE 0100-410 / согласно DIN 57100-410	Оснащение электронным оборудованиемAcc. to EN50178	Сечение подключаемого провода, AWG/кило (кр. мил), мин.30,28

Все характеристики

Описание

Источник питания регулируемый, 24 V

Технические характеристики PRO TOP2 120W 24V 5A UW EX 2467240000

Гарантия	12 месяцев
Защита от опасных поражающих токов	Согласно VDE0106-101
Изолирующие трансформаторы безопасности для импульсных блоков питания	По стандарту EN 61558-2-17
Количество клемм	3 для L/N/PE
Лезвие отвертки	0,6 x 3,5
Малое по условиям безопасности напряжение	SELV согласно IEC 60950-1, PELV в соответствии с EN 60204-1
Надежное разъединение / Защита от поражения электрическим током	VDE 0100-410 / согласно DIN 57100-410
Оснащение электронным оборудованием	Acc. to EN50178
Сечение подключаемого провода, AWG/кило (кр. мил), мин.	30,28
Сечение подключаемого провода, AWG/кило(кр. мил), макс.	12,16
Сечение подключаемого провода, гибкого, макс.	4 mm2
Сечение подключаемого провода, гибкого, мин.	0,2 mm2
Сечение подключаемого провода, жесткого, макс.	4 mm2,1,5 mm2
Сечение подключаемого провода, жесткого, мин.	0,2 mm2
Технология соединения	Винтовое соединение
Электрооборудование машин	Acc. to EN60335-1

Вход

Диапазон входного напряжения перем. тока	85...550 V AC
Диапазон входного напряжения пост. тока	90...800 V DC
Диапазон частот перем. тока	45…65 Hz
Защита от перенапряжений Вход	Варистор
Коэффициент мощности: Выходная мощность	120 W
Коэффициент мощности: Напряжение на входе	400 V
Коэффициент мощности: Температура окружающей среды	25 °C
Коэффициент мощности: Типичный коэффициент мощности	0.4
Номинальное входное напряжение	100-500 В перем. тока / 120-500 В пост. тока
Номинальное энергопотребление	134,8 VA
Потребление тока относительно напряжения ввода: Напряжение на входе	85 V
Потребление тока относительно напряжения ввода: Тип напряжения	Переменный ток
Предохранитель на входе (внутр.)	Да
Пусковой ток	макс. 5 A
Рекомендуемый предохранитель	5 A, DI / 6 A, Char. B / 6 A, Char C

Выход

DCL – резерв пиковой нагрузки: Длительность подъема	15 ms
DCL – резерв пиковой нагрузки: Кратно номинальному току	6
Возможность параллельной работы	да, макс. 10
Время нарастания	? 100 ms
Время переключения при нарушении энергоснабжения: Время переключения при нарушении энергоснабжения, мин.	20 ms
Время переключения при нарушении энергоснабжения: Выходное напряжение	24 V
Время переключения при нарушении энергоснабжения: Напряжение на входе	110 V
Время переключения при нарушении энергоснабжения: Тип входного напряжения	Переменный ток
выходная мощность	120 W
Выходное напряжение, замечание	регулируется с помощью потенциометра или модуля связи
Выходное напряжение, макс.	28,8 V
Выходное напряжение, мин.	22,5 V
Защита от обратного напряжения	Да
Номинальное выходное напряжение	24 V DC ± 1 %
Номинальный выходной ток для Uном.	5 A при 60 °C
Остаточная пульсация, выбросы при разъединении	< 50 mVss @ UNenn, Full Load

Данные соединения (сигнал)

Сечение гибкого проводного соединения (сигнал), макс.	1,5 mm2
Сечение гибкого проводного соединения (сигнал), мин.	0,2 mm2

Координация изоляции

Изоляция выходного напряжения / заземление	0,5 kV
Класс защиты	I, с подключением защитного провода PE
Напряжение изоляции вход / выход	3,5 kV
Разделение выходного напряжения / заземления	3,2 kV

Общие данные

MTBF: Выходная мощность	120 W
MTBF: Напряжение на входе	230 V
MTBF: Температура окружающей среды	25 °C
MTBF: Цикл нагрузки	1
Защита от короткого замыкания	Да
Исполнение корпуса	Металл, коррозионно-устойчивый
Конформное покрытие	Да
КПД	89 %
Потери мощности, номинальная нагрузка	14,8 W
Потери мощности, холостой ход	5 W
Ток утечки на землю, макс.	3,5 mA

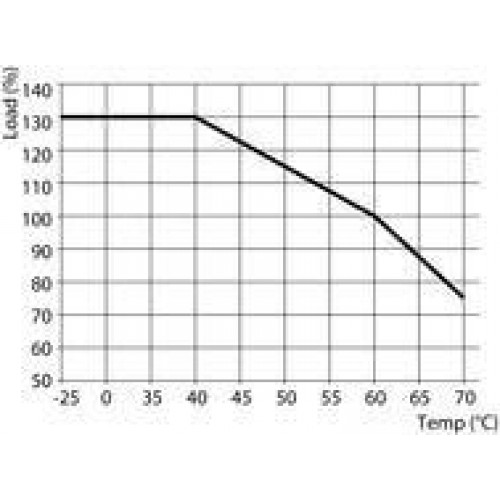

Ухудшение параметров	> 60 °C (2,5 % / 1 °C)

Одобрения

Институт (CSA)	CSA

Основные данные для заказа

Исполнение	Источник питания регулируемый, 24 V
Кол.	1 Шт.
Номер для заказа	2467240000
Тип	PRO TOP2 120W 24V 5A UW EX

Размеры и массы

Высота	130 мм
Высота (в дюймах)	5,118 дюйм
Глубина	125 мм
Глубина (дюймов)	4,921 дюйм
Масса нетто	892 g
Ширина	39 мм
Ширина (в дюймах)	1,535 дюйм

Сигнализация

Беспотенциальный контакт	Да
Зеленый/красный светодиод	Зеленый: работа (безотказная), Мигающий зеленый: заблаговременное предупреждение I > 90 %, Мигающий зеленый/красный: выход отключен (режим отключения), Мигающий красный: перегрузка / ошибка
Реле состояния (макс. нагрузка)	Выходное напряжение OK (30 В DC / 1 A)

Температуры

Влажность при рабочей температуре	5–100 % без конденсации
Рабочая температура	-40 °C...75 °C
Температура хранения	-40 °C...85 °C

ЭМС / Ударопрочность / Вибропрочность

Вибростойкость IEC 60068-2-6	2,3 г (на DIN-рейке), 4 г (при непосредственном монтаже)
Испытание на устойчивость к помехам по	EN 55032:2015, EN 61000-3-2:2019, EN 61000-6-3:2007/A1:2011, EN 61000-6-4:2007/A1:2011, EN 61000-3-3:2013+A1:2019, EN 55035:2017, EN 61000-6-1:2019, EN 61000-6-2:2019, IEC 61000-4-2:2008, IEC 61000-4-3:2006+A1:2007+A2:2010, IEC 61000-4-4:2012, IEC 61000-4-5:2014, IEC 61000-4-6:2013, IEC 61000-4-8:2009, IEC 61000-4-11:2004
Ударопрочность IEC 60068-2-27	30 g во всех направлениях
