PRO TOP2 240W 48V 5A UW 2467270000

Наличие: уточняйте

Weidmueller Производитель

Цена по запросу

Характеристики

Гарантия12 месяцев	Защита от опасных поражающих токовСогласно VDE0106-101	Изолирующие трансформаторы безопасности для импульсных блоков питанияПо стандарту EN 61558-2-17
Количество клемм3 для L/N/PE	Малое по условиям безопасности напряжениеSELV согласно IEC 60950-1, PELV в соответствии с EN 60204-1	Надежное разъединение / Защита от поражения электрическим токомVDE 0100-410 / согласно DIN 57100-410
Оснащение электронным оборудованиемAcc. to EN50178	Сечение подключаемого провода, AWG/кило (кр. мил), мин.26,28	Сечение подключаемого провода, AWG/кило(кр. мил), макс.12,16

Все характеристики

Описание

Источник питания регулируемый, 48 V

Технические характеристики PRO TOP2 240W 48V 5A UW 2467270000

Гарантия	12 месяцев
Защита от опасных поражающих токов	Согласно VDE0106-101
Изолирующие трансформаторы безопасности для импульсных блоков питания	По стандарту EN 61558-2-17

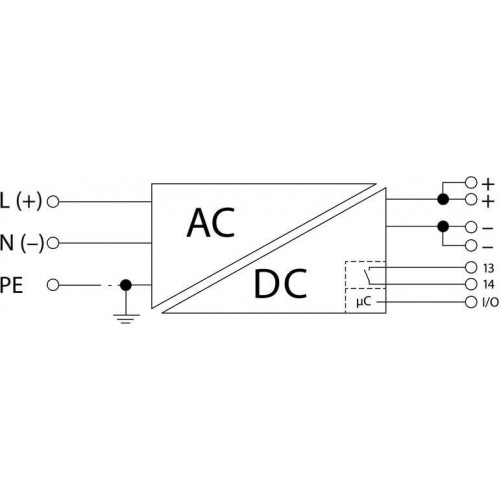

Количество клемм	3 для L/N/PE
Малое по условиям безопасности напряжение	SELV согласно IEC 60950-1, PELV в соответствии с EN 60204-1
Надежное разъединение / Защита от поражения электрическим током	VDE 0100-410 / согласно DIN 57100-410
Оснащение электронным оборудованием	Acc. to EN50178
Сечение подключаемого провода, AWG/кило (кр. мил), мин.	26,28
Сечение подключаемого провода, AWG/кило(кр. мил), макс.	12,16
Сечение подключаемого провода, гибкого, макс.	2,5 mm2
Сечение подключаемого провода, гибкого, мин.	0,5 mm2
Сечение подключаемого провода, жесткого, макс.	2,5 mm2,1,5 mm2
Сечение подключаемого провода, жесткого, мин.	0,5 mm2,0,2 mm2
Технология соединения	PUSH IN,PUSH IN с исполнительным устройством,PUSH IN,Винтовое соединение
Электрооборудование машин	Acc. to EN60335-1

Вход

Диапазон входного напряжения перем. тока	85...550 V AC
Диапазон входного напряжения пост. тока	90...800 V DC
Диапазон частот перем. тока	45…65 Hz
Защита от перенапряжений Вход	Варистор
Коэффициент мощности: Выходная мощность	120 W
Коэффициент мощности: Напряжение на входе	400 V
Коэффициент мощности: Температура окружающей среды	25 °C
Коэффициент мощности: Типичный коэффициент мощности	0.75
Номинальное входное напряжение	100-500 В перем. тока / 120-500 В пост. тока
Номинальное энергопотребление	262,3 VA
Потребление тока относительно напряжения ввода: Напряжение на входе	85 V
Потребление тока относительно напряжения ввода: Тип напряжения	Переменный ток
Потребление тока относительно напряжения ввода: Ток на входе	3,6 A
Предохранитель на входе (внутр.)	Да
Пусковой ток	макс. 10 A
Рекомендуемый предохранитель	5 A, DI / 6 A, Char. B / 6 A, Char C

Выход

DCL – резерв пиковой нагрузки: Длительность подъема	15 ms
DCL – резерв пиковой нагрузки: Кратно номинальному току	6
Возможность параллельной работы	да, макс. 10
Время нарастания	? 100 ms
Время переключения при нарушении энергоснабжения: Время переключения при нарушении энергоснабжения, мин.	20 ms
Время переключения при нарушении энергоснабжения: Выходное напряжение	48 V
Время переключения при нарушении энергоснабжения: Напряжение на входе	110 V
Время переключения при нарушении энергоснабжения: Тип входного напряжения	Переменный ток
выходная мощность	240 W
Выходное напряжение, замечание	регулируется с помощью потенциометра или модуля связи
Выходное напряжение, макс.	56 V
Выходное напряжение, мин.	45 V
Защита от обратного напряжения	Да
Номинальное выходное напряжение	48 V DC ± 1 %
Номинальный выходной ток для Uном.	5 A при 60 °C
Остаточная пульсация, выбросы при разъединении	< 100 mVss @ UNenn, Full Load

Данные соединения (сигнал)

Сечение гибкого проводного соединения (сигнал), макс.	1,5 mm2
Сечение гибкого проводного соединения (сигнал), мин.	0,2 mm2

Координация изоляции

Изоляция выходного напряжения / заземление	0,5 kV
Класс защиты	I, с подключением защитного провода PE
Напряжение изоляции вход / выход	3,5 kV
Разделение выходного напряжения / заземления	3,2 kV

Общие данные

MTBF: Выходная мощность	240 W
MTBF: Напряжение на входе	230 V
MTBF: Температура окружающей среды	25 °C
MTBF: Цикл нагрузки	1
Запуск	? -40 °C
Исполнение корпуса	Металл, коррозионно-устойчивый
Конформное покрытие	Нет
КПД	0.94
Потери мощности, номинальная нагрузка	20,4 W
Потери мощности, холостой ход	5 W
Ток утечки на землю, макс.	3,5 mA

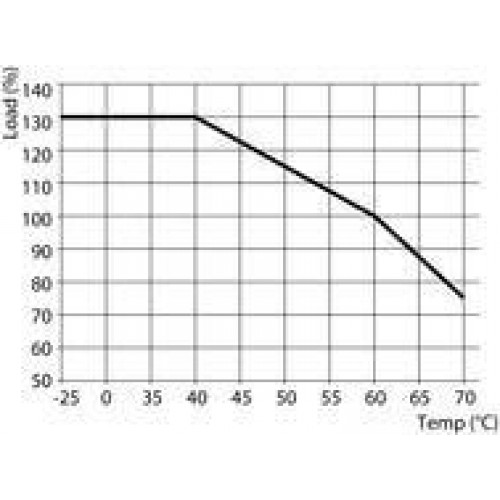

Ухудшение параметров	> 60 °C (2,5 % / 1 °C)

Одобрения

Институт (CSA)	CSA

Основные данные для заказа

Исполнение	Источник питания регулируемый, 48 V
Кол.	1 Шт.
Номер для заказа	2467270000
Тип	PRO TOP2 240W 48V 5A UW

Размеры и массы

Высота	130 мм
Высота (в дюймах)	5,118 дюйм
Глубина	125 мм
Глубина (дюймов)	4,921 дюйм
Масса нетто	892 g
Ширина	50 мм
Ширина (в дюймах)	1,969 дюйм

Сигнализация

Беспотенциальный контакт	Да
Зеленый/красный светодиод	Зеленый: работа (безотказная), Мигающий зеленый: заблаговременное предупреждение I > 90 %, Мигающий зеленый/красный: выход отключен (режим отключения), Мигающий красный: перегрузка / ошибка
Реле состояния (макс. нагрузка)	Выходное напряжение OK (30 В DC / 1 A)

Температуры

Влажность при рабочей температуре	5...95 % без появления конденсата
Рабочая температура	-25 °C...75 °C
Температура хранения	-40 °C...85 °C

ЭМС / Ударопрочность / Вибропрочность

Вибростойкость IEC 60068-2-6	2,3 г (на DIN-рейке), 4 г (при непосредственном монтаже)
Испытание на устойчивость к помехам по	EN 55032:2015, EN 61000-3-2:2019, EN 61000-6-3:2007/A1:2011, EN 61000-6-4:2007/A1:2011, EN 61000-3-3:2013+A1:2019, EN 55035:2017, EN 61000-6-1:2019, EN 61000-6-2:2019, IEC 61000-4-2:2008, IEC 61000-4-3:2006+A1:2007+A2:2010, IEC 61000-4-4:2012, IEC 61000-4-5:2014, IEC 61000-4-6:2013, IEC 61000-4-8:2009, IEC 61000-4-11:2004
Ударопрочность IEC 60068-2-27	30 g во всех направлениях
