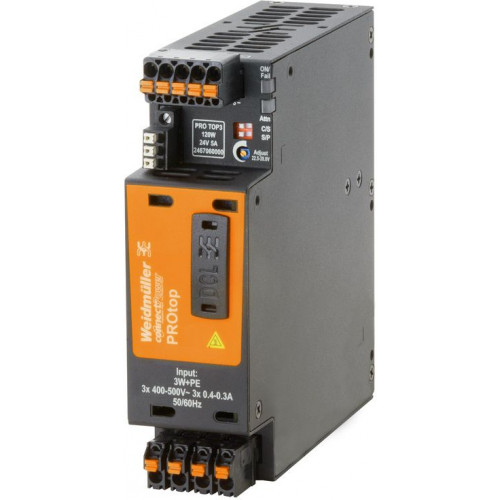

PRO TOP3 120W 24V 5A 2467060000

Наличие: уточняйте

Weidmueller Производитель

Цена по запросу

Характеристики

Гарантия12 месяцев	Защита от опасных поражающих токовСогласно VDE0106-101	Изолирующие трансформаторы безопасности для импульсных блоков питанияПо стандарту EN 61558-2-16
Количество клемм4 для L1/L2/L3/PE	Малое по условиям безопасности напряжениеSELV согласно IEC 60950-1, PELV в соответствии с EN 60204-1	Надежное разъединение / Защита от поражения электрическим токомVDE 0100-410 / согласно DIN 57100-410
Оснащение электронным оборудованиемсогласно EN 50178 / VDE 0160	Сечение подключаемого провода, AWG/кило (кр. мил), мин.20 AWG,26 mm2	Сечение подключаемого провода, AWG/кило(кр. мил), макс.12 AWG,16

Все характеристики

Описание

Источник питания регулируемый, 24 V

Производственные процессы постоянно необходимо совершенствовать эффективный. А также производительность, энергоэффективность и устойчивость также играет все более важную роль в передовой промышленности. Блоки питания PROtop сочетать отличные показатели производительности с образцовой устойчивостью, что положительно влияет на производительность всего производственного объекта. PROtop предлагает ряд преимуществ, которые дают вам реальную конкурентное преимущество. К ним относятся постоянное сокращение затрат на электроэнергию благодаря высокой эффективности, а также увеличение эксплуатационной готовности установки за счет длительного срока службы и высокие значения MTBF. Кроме того, имеется высокий функционал. Плотность благодаря чрезвычайно компактным конструкциям. PROtop позволяет добиться значительной экономии по сравнению с обычными блоками питания. Его повышенная эффективность экономит в среднем 50 кВтч в день на предприятии среднего размера. Производственный комплекс площадью ок. 100 блоков питания PROtop работа в трехсменном режиме. Это составляет более 15 000 кВтч в год, а также снижает выбросы углерода на предприятии след. Срок службы, который в два раза дольше чем у стандартных источников питания, также устойчиво снижает расходы на выкуп и обмен.

Технические характеристики PRO TOP3 120W 24V 5A 2467060000

Гарантия	12 месяцев
Защита от опасных поражающих токов	Согласно VDE0106-101
Изолирующие трансформаторы безопасности для импульсных блоков питания	По стандарту EN 61558-2-16
Количество клемм	4 для L1/L2/L3/PE
Малое по условиям безопасности напряжение	SELV согласно IEC 60950-1, PELV в соответствии с EN 60204-1
Надежное разъединение / Защита от поражения электрическим током	VDE 0100-410 / согласно DIN 57100-410
Оснащение электронным оборудованием	согласно EN 50178 / VDE 0160
Сечение подключаемого провода, AWG/кило (кр. мил), мин.	20 AWG,26 mm2
Сечение подключаемого провода, AWG/кило(кр. мил), макс.	12 AWG,16
Сечение подключаемого провода, гибкого, макс.	2,5 mm2
Сечение подключаемого провода, гибкого, мин.	0,5 mm2
Сечение подключаемого провода, жесткого, макс.	1,5 mm2
Сечение подключаемого провода, жесткого, мин.	0,5 mm2,0,14 mm2
Технология соединения	PUSH IN с исполнительным устройством,PUSH IN
Электрооборудование машин	согласно EN 60204

Вход

Диапазон входного напряжения перем. тока	3 x 320...3 x 575 В перем. тока / 2 x 360...2 x 575 В перем. тока
Диапазон входного напряжения пост. тока	450...800 V DC
Диапазон частот перем. тока	45…65 Hz
Защита от перенапряжений Вход	Варистор
Номинальное входное напряжение	3x 400...3x 500 В перем. тока (вход с широким диапазоном)
Номинальное энергопотребление	134,8 VA
Потребление тока относительно напряжения ввода: Напряжение на входе	320 V
Потребление тока относительно напряжения ввода: Тип напряжения	3-фазный перем. ток
Потребление тока относительно напряжения ввода: Ток на входе	0,4 A
Предохранитель на входе (внутр.)	Нет
Пусковой ток	макс. 10 A
Рекомендуемый предохранитель	1 - 2 A, Char. C

Выход

DCL – резерв пиковой нагрузки: Длительность подъема	5 s
DCL – резерв пиковой нагрузки: Кратно номинальному току	1.5
Возможность параллельной работы	да, макс. 10
Время нарастания	? 100 ms
Время работы при пропадании входного напряжения	> 20 ms @ 115V AC/ 230 VAC
выходная мощность	120 W
Выходное напряжение, замечание	регулируется с помощью потенциометра или модуля связи
Выходное напряжение, макс.	28,8 V
Выходное напряжение, мин.	22,5 V
Защита от обратного напряжения	Да
Номинальное выходное напряжение	24 V DC ± 1 %
Номинальный выходной ток для Uном.	5 A при 60 °C
Остаточная пульсация, выбросы при разъединении	<50 mVss @ UNenn, Full Load

Данные соединения (сигнал)

Сечение гибкого проводного соединения (сигнал), макс.	1,5 mm2
Сечение гибкого проводного соединения (сигнал), мин.	0,14 mm2

Координация изоляции

Изоляция выходного напряжения / заземление	0,5 kV
Класс защиты	I, с подключением защитного провода PE
Напряжение изоляции вход / выход	3,5 kV
Разделение выходного напряжения / заземления	3,2 kV

Общие данные

MTBF: Выходная мощность	120 W
MTBF: Напряжение на входе	400 V
MTBF: Температура окружающей среды	25 °C
MTBF: Цикл нагрузки	1
Время перекрытия при провалах напряжения перем. тока при Iном.	> 20 мс при 230 В AC / > 20 мс при 115 В AC
Запуск	? -40 °C
Защита от короткого замыкания	Да, внутри
Исполнение корпуса	Металл, коррозионно-устойчивый
Конформное покрытие	Нет
Коэффициент мощности (прим.)	>0,4 при 3 х 400 В перем. тока
КПД	89 %
Масса	865 g
Ток утечки на землю, макс.	3,5 mA

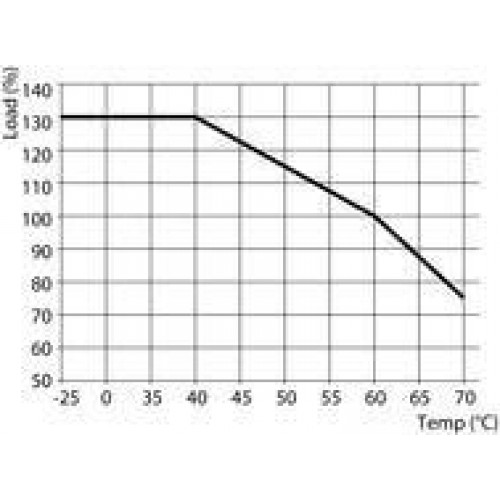

Ухудшение параметров	> 60 °C (2,5 % / 1 °C)

Одобрения

Институт (cULus)	CULUS
Номер сертификата (cULusEX)	E470829
Организация (cULusEX)	CULUSEX

Основные данные для заказа

Исполнение	Источник питания регулируемый, 24 V
Кол.	1 Шт.
Номер для заказа	2467060000
Тип	PRO TOP3 120W 24V 5A

Размеры и массы

Высота	130 мм
Высота (в дюймах)	5,118 дюйм
Глубина	125 мм
Глубина (дюймов)	4,921 дюйм
Масса нетто	967 g
Ширина	39 мм
Ширина (в дюймах)	1,535 дюйм

Сигнализация

Беспотенциальный контакт	Да
Зеленый/красный светодиод	Зеленый: работа (безотказная), Мигающий зеленый: заблаговременное предупреждение I > 90 %, Мигающий зеленый/красный: выход отключен (режим отключения), Мигающий красный: перегрузка / ошибка
Реле состояния (макс. нагрузка)	Выходное напряжение OK (30 В DC / 1 A)

Температуры

Влажность при рабочей температуре	5...95 % без появления конденсата
Рабочая температура	-25 °C...70 °C
Температура хранения	-40 °C...85 °C

ЭМС / Ударопрочность / Вибропрочность

Вибростойкость IEC 60068-2-6	2,3 г (на DIN-рейке), 4 г (при непосредственном монтаже)
Испытание на устойчивость к помехам по	EN 55024, EN 55032 (EN 55022), EN 61000-6-1, 2, 3, 4
