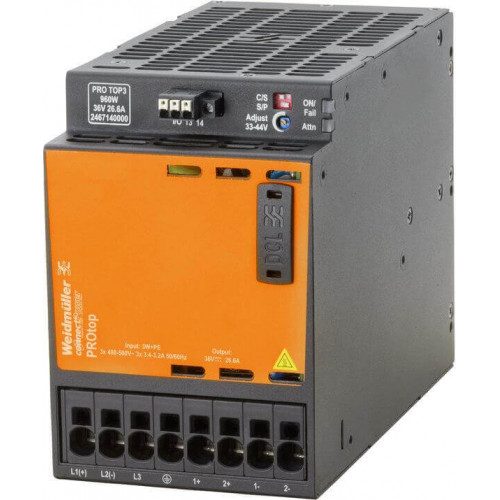

PRO TOP3 960W 36V 26,6A CO 2467140000
Характеристики
| Гарантия12 месяцев | Защита от опасных поражающих токовСогласно VDE0106-101 | Изолирующие трансформаторы безопасности для импульсных блоков питанияПо стандарту EN 61558-2-16 |
| Количество клемм4 для L1/L2/L3/PE | Малое по условиям безопасности напряжениеSELV согласно IEC 60950-1, PELV в соответствии с EN 60204-1 | Надежное разъединение / Защита от поражения электрическим токомVDE 0100-410 / согласно DIN 57100-410 |
| Оснащение электронным оборудованиемсогласно EN 50178 / VDE 0160 | Сечение подключаемого провода, AWG/кило (кр. мил), мин.20 AWG,26 mm2 | Сечение подключаемого провода, AWG/кило(кр. мил), макс.4 AWG,16 |
Описание
Источник питания регулируемый, 36 V
Технические характеристики PRO TOP3 960W 36V 26,6A CO 2467140000
| Гарантия | 12 месяцев |
|---|---|
| Защита от опасных поражающих токов | Согласно VDE0106-101 |
| Изолирующие трансформаторы безопасности для импульсных блоков питания | По стандарту EN 61558-2-16 |
| Количество клемм | 4 для L1/L2/L3/PE |
| Малое по условиям безопасности напряжение | SELV согласно IEC 60950-1, PELV в соответствии с EN 60204-1 |
| Надежное разъединение / Защита от поражения электрическим током | VDE 0100-410 / согласно DIN 57100-410 |
| Оснащение электронным оборудованием | согласно EN 50178 / VDE 0160 |
| Сечение подключаемого провода, AWG/кило (кр. мил), мин. | 20 AWG,26 mm2 |
| Сечение подключаемого провода, AWG/кило(кр. мил), макс. | 4 AWG,16 |
| Сечение подключаемого провода, гибкого, макс. | 16 mm2 |
| Сечение подключаемого провода, гибкого, мин. | 0,75 mm2 |
| Сечение подключаемого провода, жесткого, макс. | 16 mm2,1,5 mm2 |
| Сечение подключаемого провода, жесткого, мин. | 0,75 mm2,0,14 mm2 |
| Технология соединения | PUSH IN |
| Электрооборудование машин | согласно EN 60204 |
Вход
| Диапазон входного напряжения перем. тока | 3 x 320...3 x 575 В перем. тока / 2 x 360...2 x 575 В перем. тока |
|---|---|
| Диапазон входного напряжения пост. тока | 450...800 В DC (макс. 500 В DC согласно UL 508), 450...800 V DC |
| Диапазон частот перем. тока | 45…65 Hz |
| Защита от перенапряжений Вход | Варистор |
| Номинальное входное напряжение | 3x 400...3x 500 В перем. тока (вход с широким диапазоном) |
| Номинальное энергопотребление | 1 007 VA |
| Предохранитель на входе (внутр.) | Нет |
| Пусковой ток | макс. 10 A |
| Рекомендуемый предохранитель | 6 - 8 A, Char. C |
Выход
| DCL – резерв пиковой нагрузки: Длительность подъема | 5 s |
|---|---|
| DCL – резерв пиковой нагрузки: Кратно номинальному току | 1.5 |
| Возможность параллельной работы | да, макс. 10 |
| Время нарастания | ? 100 ms |
| выходная мощность | 960 W |
| Выходное напряжение, замечание | регулируется с помощью потенциометра или модуля связи |
| Выходное напряжение, макс. | 44 V |
| Выходное напряжение, мин. | 33 V |
| Номинальное выходное напряжение | 36 В DC ±1 % |
| Номинальный выходной ток для Uном. | 26.6 A @ 60 °C |
| Остаточная пульсация, выбросы при разъединении | <50 mVss @ UNenn, Full Load |
Данные соединения (сигнал)
| Сечение гибкого проводного соединения (сигнал), макс. | 1,5 mm2 |
|---|---|
| Сечение гибкого проводного соединения (сигнал), мин. | 0,14 mm2 |
Координация изоляции
| Изоляция выходного напряжения / заземление | 0,5 kV |
|---|---|
| Класс защиты | I, с подключением защитного провода PE |
| Напряжение изоляции вход / выход | 3,5 kV |
| Разделение выходного напряжения / заземления | 3,2 kV |
Общие данные
| MTBF: Выходная мощность | 960 W |
|---|---|
| MTBF: Напряжение на входе | 400 V |
| MTBF: Температура окружающей среды | 25 °C |
| MTBF: Цикл нагрузки | 1 |
| Время перекрытия при провалах напряжения перем. тока при Iном. | > 20 мс при 230 В AC / > 20 мс при 115 В AC |
| Защита от короткого замыкания | Да, внутри |
| Исполнение корпуса | Металл, коррозионно-устойчивый |
| Конформное покрытие | Да |
| Коэффициент мощности (прим.) | >0,75 при 3*400 В перем. тока |
| КПД | 0.95299999999999996 |
| Ток утечки на землю, макс. | 3,5 mA |

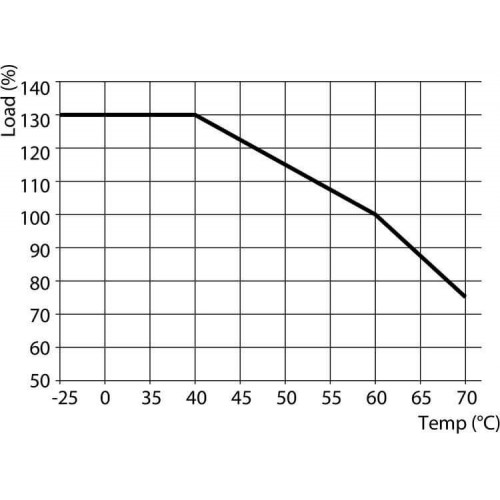

| Ухудшение параметров | > 60 °C (2,5 % / 1 °C) |
Одобрения
| Институт (cULus) | CULUS |
|---|---|
| Номер сертификата (cULusEX) | E470829 |
| Организация (cULusEX) | CULUSEX |
Основные данные для заказа
| Исполнение | Источник питания регулируемый, 36 V |
|---|---|
| Кол. | 1 Шт. |
| Номер для заказа | 2467140000 |
| Тип | PRO TOP3 960W 36V 26,6A CO |
Размеры и массы
| Высота | 130 мм |
|---|---|
| Высота (в дюймах) | 5,118 дюйм |
| Глубина | 175 мм |
| Глубина (дюймов) | 6,89 дюйм |
| Масса нетто | 2 490 g |
| Ширина | 89 мм |
| Ширина (в дюймах) | 3,504 дюйм |
Сигнализация
| Беспотенциальный контакт | Да |
|---|---|
| Зеленый/красный светодиод | Зеленый: работа (безотказная), Мигающий зеленый: заблаговременное предупреждение I > 90 %, Мигающий зеленый/красный: выход отключен (режим отключения), Мигающий красный: перегрузка / ошибка |
| Реле состояния (макс. нагрузка) | Выходное напряжение OK (30 В DC / 1 A) |
Температуры
| Влажность при рабочей температуре | 5–100 % без конденсации |
|---|---|
| Рабочая температура | -40 °C...70 °C |
| Температура хранения | -40 °C...85 °C |
ЭМС / Ударопрочность / Вибропрочность
| Вибростойкость IEC 60068-2-6 | 2,3 г (на DIN-рейке), 4 г (при непосредственном монтаже) |
|---|---|
| Испытание на устойчивость к помехам по | EN 55024, EN 55032 (EN 55022), EN 61000-6-1, 2, 3, 4 |
| Ударопрочность IEC 60068-2-27 | 30 g во всех направлениях |
