TRS 230VUC 2CO EMPTY 1124030000
Характеристики
| Гарантия12 месяцев | Геометрический зазор (вход-выход)? 5,5 мм | Диэлектрическая прочность смежных контактов2,5 кВэфф. |
| Электрическая прочность вход-выход1,2 кВэфф. / 5 с | Электрическая прочность относительно монтажной рейки4 кВэфф / 1 мин. | Компонент с классом горючести UL94: Класс горючести UL94V-0 |
| Компонент с классом горючести UL94: КомпонентКорпус | Рабочая высота? 2000 м, над уровнем моря | ИсполнениеTERMSERIES, Разъем реле, Количество контактов: 2, Переключающий контакт, Номинальное напряжение: 230 В UC ±10%, Ток: 10 A, Винтовое соединение |
Описание
TERMSERIES, Разъем реле, Количество контактов: 2, Переключающий контакт, Номинальное напряжение: 230 В UC ±10%, Ток: 10 A, Винтовое соединение
Технические характеристики TRS 230VUC 2CO EMPTY 1124030000
| Гарантия | 12 месяцев |
|---|
Координация изоляции
| Геометрический зазор (вход-выход) | ? 5,5 мм |
|---|---|
| Диэлектрическая прочность смежных контактов | 2,5 кВэфф. |
| Электрическая прочность вход-выход | 1,2 кВэфф. / 5 с |
| Электрическая прочность относительно монтажной рейки | 4 кВэфф / 1 мин. |
Общие данные
| Компонент с классом горючести UL94: Класс горючести UL94 | V-0 |
|---|---|
| Компонент с классом горючести UL94: Компонент | Корпус |
| Рабочая высота | ? 2000 м, над уровнем моря |
Основные данные для заказа

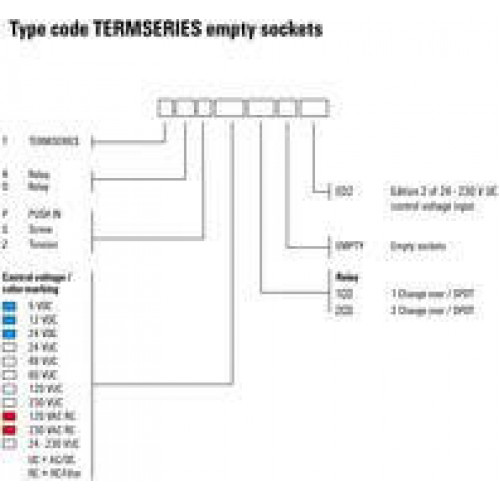

| Исполнение | TERMSERIES, Разъем реле, Количество контактов: 2, Переключающий контакт, Номинальное напряжение: 230 В UC ±10%, Ток: 10 A, Винтовое соединение |
|---|---|
| Кол. | 10 Шт. |
| Номер для заказа | 1124030000 |
| Тип | TRS 230VUC 2CO EMPTY |
Размеры
| Диапазон размеров зажимаемых проводников, измерительное соединение, | 1,5 mm2 |
|---|---|
| Длина снятия изоляции Измерительное соединение | 8 мм |
| Метод проводного соединения | Винтовое соединение |
| Сечение подключаемого провода, гибкого, макс. (AWG) | AWG 14 |
| Сечение подключаемого провода, гибкого, мин. (AWG) | AWG 26 |
| Сечение подключаемого провода, многожильного, 46228 AEH (DIN 46228-1), макс. | 0,25 mm2 |
| Сечение подключаемого провода, одножильного, макс. (AWG) | AWG 14 |
| Сечение подключаемого провода, одножильного, мин. | 0,14 mm2 |
| Сечение подключаемого провода, одножильного, мин. (AWG) | AWG 26 |
| Сечение подключаемого проводника, однопроволочного, макс. | 2,5 mm2 |
| Шаг в мм (P) | 5 мм |

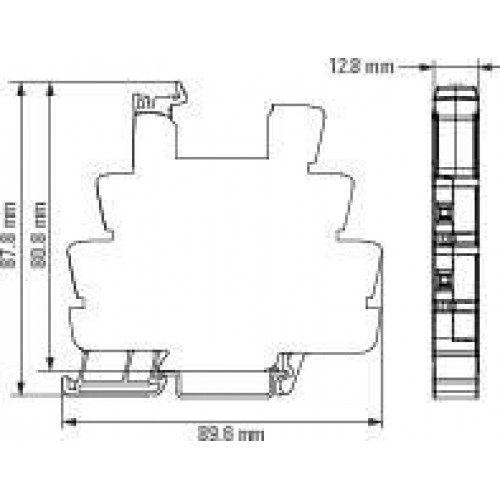

Размеры и массы
| Высота | 89,6 мм |
|---|---|
| Высота (в дюймах) | 3,528 дюйм |
| Глубина | 87,8 мм |
| Глубина (дюймов) | 3,457 дюйм |
| Масса нетто | 42 g |
| Ширина | 12,8 мм |
| Ширина (в дюймах) | 0,504 дюйм |
Расчетные данные UL
| Сечение подсоединяемого провода AWG, макс. | AWG 14 |
|---|---|
| Сечение подсоединяемого провода AWG, мин. | AWG 26 |
| Температура окружающей среды (рабочая), макс. | 60 °C |
| Тип провода | жесткий медный провод, гибкий медный провод |
| Уровень загрязнения | 2 |
| Ухудшение характеристик выходного тока (омич.) | 6 A @ 60 °C, 8 A @ 50 °C |
Расчетные данные согласно UL
| Сертификат № (cURus) | E223759 |
|---|

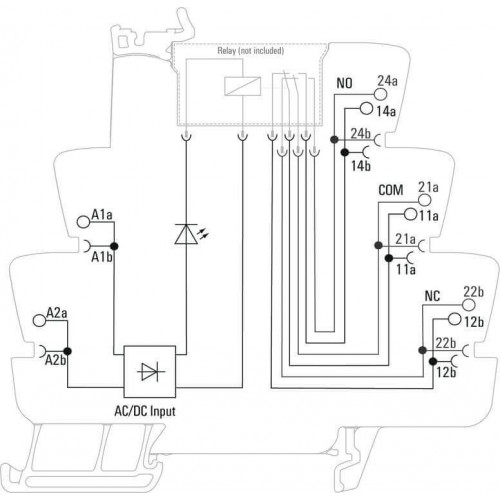

Сторона нагрузки
| Тип контакта | 2 Переключающий контакт |
|---|
сторона управления
| Напряжение катушки запасного реле | 110 В DC |
|---|---|
| Напряжение катушки запасного реле отличается от номинального управляющего напряжения | Да |
| Схема защиты | Выпрям. тока |
Температуры
| Рабочая температура | -40 °C...60 °C |
|---|---|
| Температура хранения | -40 °C...85 °C |
