ZDU 35 BL 1739630000
Характеристики
| Гарантия12 месяцев | Вид монтажазафиксированный | Количество одинаковых клемм1 |
| Открытые страницызакрытый | Проверенное на взрывозащищенность исполнениеДа | Указание по установкеНепосредственный монтаж |
| Вид соединенияПружинное соединение | Диапазон зажима, макс.35 mm2 | Диапазон зажима, мин.2,5 mm2 |
Описание

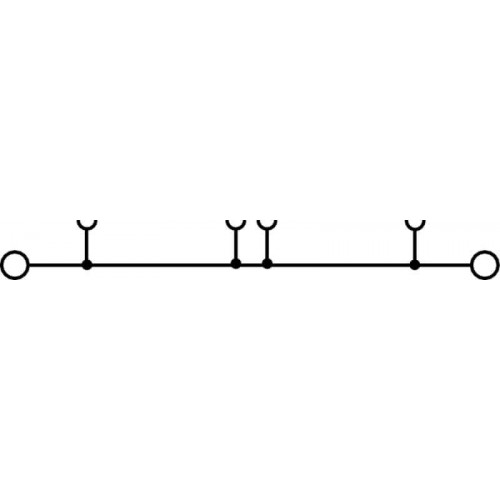

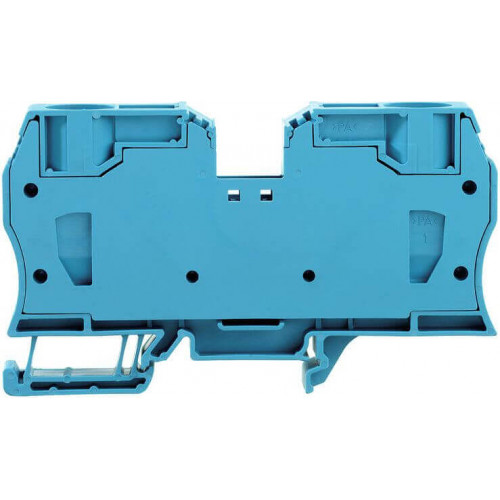

Проходная клемма, Пружинное соединение, 35 mm², 800 V, 125 A, синий.
Передача мощности, сигналов и данных является классическим требованием в электротехнике и изготовлении шкафов. Изоляционный материал, технология подключения и конструкция клемм являются отличительными особенностями. Проходная клемма подходит для
объединения и/или соединения одного или нескольких проводников. В ней может присутствовать один или
несколько уровней соединения с одинаковыми потенциалами и изоляцией друг от друга.
Технические характеристики ZDU 35 BL 1739630000
| Гарантия | 12 месяцев |
|---|
Дополнительные технические данные
| Вид монтажа | зафиксированный |
|---|---|
| Количество одинаковых клемм | 1 |
| Открытые страницы | закрытый |
| Проверенное на взрывозащищенность исполнение | Да |
| Указание по установке | Непосредственный монтаж |
Зажимаемые провода (расчетное соединение)
| Вид соединения | Пружинное соединение |
|---|---|
| Диапазон зажима, макс. | 35 mm2 |
| Диапазон зажима, мин. | 2,5 mm2 |
| Длина зачистки изоляции | 25 мм |
| Калибровая пробка согласно 60 947-1 | A8 |
| Количество соединений | 2 |
| Направление соединения | сверху |
| Поперечное сечение подключаемого провода AWG, макс. | AWG 2 |
| Поперечное сечение подключаемого провода AWG, мин. | AWG 12 |
| Размер лезвия | 1,0 x 5,5 мм |
| Сечение подключаемого проводника, тонкопроволочного, макс. | 35 mm2 |
| Сечение подсоединяемого провода, скрученный, макс. | 35 mm2 |
| Сечение подсоединяемого провода, тонкий скрученный, мин. | 2,5 mm2 |
| Сечение соединения проводов, твердое ядро, макс. | 16 mm2 |
| Сечение соединения проводов, твердое ядро, мин. | 2,5 mm2 |
| Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/1, макс. | 35 mm2 |
| Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/1, мин. | 2,5 mm2 |
| Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/4, макс. | 35 mm2 |
| Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/4, мин. | 2,5 mm2 |
Номинальные характеристики IECEx/ATEX
| Макс. напряжение (ATEX) | 690 V |
|---|---|
| Макс. напряжение (IECEX) | 690 V |
| Маркировка взрывозащиты Ex 2014/34/EU | II 2 G D |
| Обозначение EN 60079-7 | Ex eb II C Gb |
| Поперечное сечение провода, макс. (ATEX) | 35 mm2 |
| Поперечное сечение провода, макс. (IECEX) | 35 mm2 |
| Сертификат № (ATEX) | DEMKO15ATEX1467U |
| Сертификат № (IECEX) | IECEXULD15.0008U |
| Температурный диапазон вставки | For operating temperature range see EC Design Test Certificate / IEC Ex-Certificate of Conformity |
| Ток (ATEX) | 110 A |
| Ток (IECEX) | 110 A |
Основные данные для заказа
| Исполнение | Проходная клемма, Пружинное соединение, 35 mm2, 800 V, 125 A, синий,Пружинное соединение, для вставной перемычки, закрытый |
|---|---|
| Кол. | 10 Шт. |
| Номер для заказа | 1739630000 |
| Тип | ZDU 35 BL |
Параметры системы
| Количество контактных гнезд на уровень | 2 |
|---|---|
| Количество потенциалов на уровень | 1 |
| Количество уровней | 1 |
| Рейка | TS 35 |
| Соединение PE | Нет |
| Требуется концевая пластина | Нет |
| Уровни с внутр. перемычками | Нет |
Размеры и массы
| Высота | 100,5 мм |
|---|---|
| Высота (в дюймах) | 3,957 дюйм |
| Глубина | 58,5 мм |
| Глубина (дюймов) | 2,303 дюйм |
| Глубина с DIN-рейкой | 59,5 мм |
| Масса нетто | 83,209 g |
| Ширина | 16 мм |
| Ширина (в дюймах) | 0,63 дюйм |
Расчетные данные
| Номинальное импульсное напряжение | 8 кВ |
|---|---|
| Номинальное напряжение | 800 V |
| Номинальное напряжение постоянного тока | 800 V |
| Номинальный ток | 125 A |
| Нормы | IEC 60947-7-1 |
| Объемное сопротивление по стандарту IEC 60947-7-x | 0,26 m? |
| Потери мощности по стандарту IEC 60947-7-x | 4 W |
| Расчетное сечение | 35 mm2 |
| Степень загрязнения | 3 |
| Ток при макс. проводнике | 125 A |
Расчетные данные согласно CSA
| Напряжение, класс B (CSA) | 600 V |
|---|---|
| Напряжение, класс C (CSA) | 600 V |
| Напряжение, класс D (CSA) | 600 V |
| Поперечное сечение провода, макс. (CSA) | 2 AWG |
| Поперечное сечение провода, мин. (CSA) | 12 AWG |
| Сертификат № (CSA) | 200039-1152892 |
| Ток, разм. B (CSA) | 120 A |
| Ток, разм. C (CSA) | 120 A |
Расчетные данные согласно UL
| Сертификат № (cURus) | E60693 |
|---|
Температуры
| Температура при длительном использовании, макс. | 120 °C |
|---|---|
| Температура при длительном использовании, мин. | -50 °C |
| Температура хранения | -25 °C...55 °C |
Характеристики материала
| Класс пожаростойкости UL 94 | V-0 |
|---|---|
| Материал | Материал Wemid |
| Цветовой код | синий |
