ZDU 4/3AN 7904180000

Наличие: уточняйте

Weidmueller Производитель

Цена по запросу

Характеристики

Гарантия12 месяцев	Вид монтажазафиксированный	Количество одинаковых клемм1
Открытые страницысправа	Проверенное на взрывозащищенность исполнениеДа	Указание по установкеНепосредственный монтаж
Вид соединенияПружинное соединение	Диапазон зажима, макс.6 mm2	Диапазон зажима, мин.0,13 mm2

Все характеристики

Описание

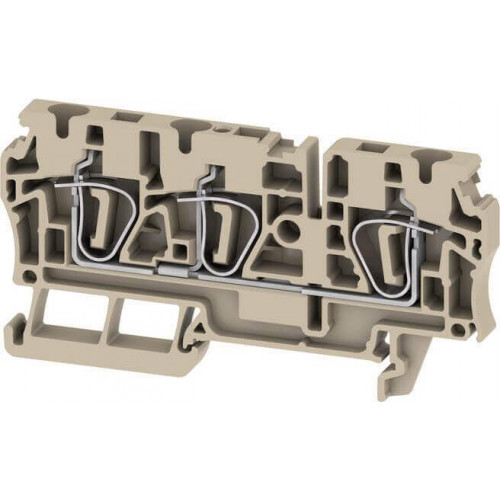

Проходная клемма, Пружинное соединение, 4 mm², 800 V, 32 A, Темно-бежевый

Технические характеристики ZDU 4/3AN 7904180000

Гарантия	12 месяцев

Дополнительные технические данные

Вид монтажа	зафиксированный
Количество одинаковых клемм	1
Открытые страницы	справа
Проверенное на взрывозащищенность исполнение	Да
Указание по установке	Непосредственный монтаж

Зажимаемые провода (расчетное соединение)

Вид соединения	Пружинное соединение
Диапазон зажима, макс.	6 mm2
Диапазон зажима, мин.	0,13 mm2
Длина зачистки изоляции	12 мм
Кабельный наконечник для обжима двух проводов, макс.	1,5 mm2
Кабельный наконечник для обжима двух проводов, мин.	0,5 mm2
Калибровая пробка согласно 60 947-1	A4
Количество соединений	3
Направление соединения	сверху
Поперечное сечение подключаемого провода AWG, макс.	AWG 10
Поперечное сечение подключаемого провода AWG, мин.	AWG 26
Размер лезвия	0,6 x 3,5 мм
Сечение подключаемого проводника, тонкопроволочного, макс.	6 mm2
Сечение подсоединяемого провода, скрученный, макс.	6 mm2
Сечение подсоединяемого провода, скрученный, мин.	0,5 mm2
Сечение подсоединяемого провода, тонкий скрученный, мин.	0,5 mm2
Сечение соединения проводов, твердое ядро, макс.	6 mm2
Сечение соединения проводов, твердое ядро, мин.	0,5 mm2
Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/1, макс.	4 mm2
Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/1, мин.	0,5 mm2
Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/4, макс.	4 mm2
Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/4, мин.	0,5 mm2

Номинальные характеристики IECEx/ATEX

Макс. напряжение (ATEX)	550 V
Макс. напряжение (IECEX)	550 V
Маркировка взрывозащиты Ex 2014/34/EU	II 2 G D
Обозначение EN 60079-7	Ex eb II C Gb
Поперечное сечение провода, макс. (ATEX)	6 mm2
Поперечное сечение провода, макс. (IECEX)	6 mm2
Сертификат № (ATEX)	DEMKO15ATEX1467U
Сертификат № (IECEX)	IECEXULD15.0008U
Температурный диапазон вставки	For operating temperature range see EC Design Test Certificate / IEC Ex-Certificate of Conformity
Ток (ATEX)	28 A
Ток (IECEX)	28 A

Основные данные для заказа

Исполнение	Проходная клемма, Пружинное соединение, 4 mm2, 800 V, 32 A, Темно-бежевый,Пружинное соединение, для вставной перемычки, с одной стороны открыт
Кол.	50 Шт.
Номер для заказа	7904180000
Тип	ZDU 4/3AN

Параметры системы

Количество контактных гнезд на уровень	3
Количество потенциалов на уровень	1
Количество уровней	1
Рейка	TS 35
Соединение PE	Нет
Требуется концевая пластина	Да
Уровни с внутр. перемычками	Нет

Размеры и массы

Высота	83,5 мм
Высота (в дюймах)	3,287 дюйм
Глубина	43 мм
Глубина (дюймов)	1,693 дюйм
Глубина с DIN-рейкой	43,5 мм
Масса нетто	15,64 g
Ширина	6,1 мм
Ширина (в дюймах)	0,24 дюйм

Расчетные данные

Номинальное импульсное напряжение	8 кВ
Номинальное напряжение	800 V
Номинальное напряжение постоянного тока	800 V
Номинальный ток	32 A
Нормы	IEC 60947-7-1
Объемное сопротивление по стандарту IEC 60947-7-x	1 m?
Потери мощности по стандарту IEC 60947-7-x	1,02 W
Расчетное сечение	4 mm2
Степень загрязнения	3
Ток при макс. проводнике	41 A

Расчетные данные согласно CSA

Напряжение, класс B (CSA)	600 V
Напряжение, класс C (CSA)	600 V
Напряжение, класс D (CSA)	600 V
Поперечное сечение провода, макс. (CSA)	10 AWG
Поперечное сечение провода, мин. (CSA)	26 AWG
Сертификат № (CSA)	200039-1152892
Ток, разм. B (CSA)	35 A
Ток, разм. C (CSA)	35 A

Расчетные данные согласно UL

Напряжение, класс B (cURus)	600 V
Напряжение, класс C (cURus)	600 V
Разм. провода Заводская электропроводка, макс. (cURus)	10 AWG
Разм. провода Заводская электропроводка, мин. (cURus)	26 AWG
Разм. провода Электропроводка полевого уровня, макс. (cURus)	10 AWG
Разм. провода Электропроводка полевого уровня, мин. (cURus)	26 AWG
Сертификат № (cURus)	E60693
Ток, класс B (cURus)	30 A
Ток, класс C (cURus)	30 A

Температуры

Температура при длительном использовании, макс.	130 °C
Температура при длительном использовании, мин.	-60 °C
Температура хранения	-25 °C...55 °C
