A2C 50/70 2663250000
Характеристики
| Гарантия12 месяцев | Вид креплениязафиксированный | Вид монтажаTS 35, зафиксированный |
| Открытые страницызакрытый | Проверенное на взрывозащищенность исполнениеДа | с фиксаторомДа |
| Вид соединенияPUSH IN | Диапазон зажима, макс.70 mm2 | Диапазон зажима, мин.10 mm2 |
Описание

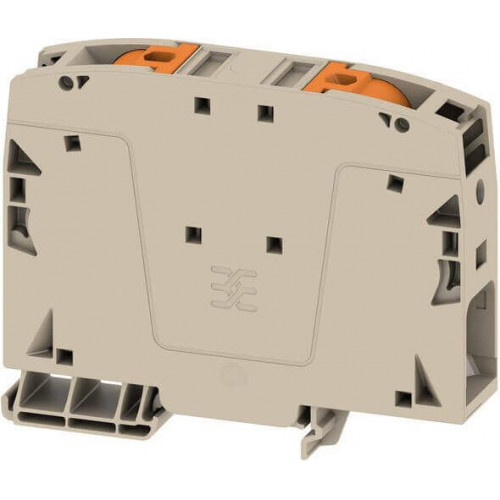

Проходная клемма, PUSH IN, 50 mm², 1000 V, 150 A, Темно-бежевый

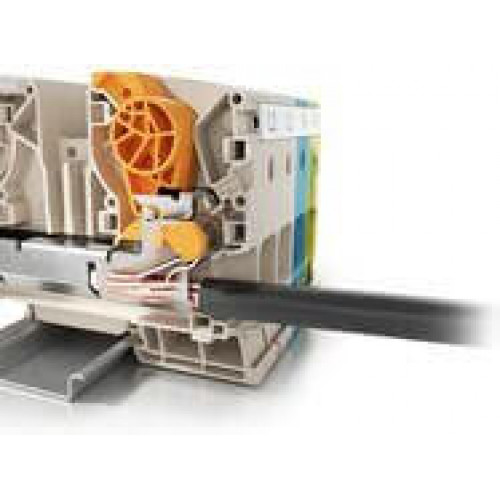

Продукт A2C 50/70 2663250000 от компании Weidmueller - это проходная клемма, оснащенная PUSH IN технологией. Она предназначена для соединения проводов с площадью сечения до 50 мм² и работает с напряжением до 1000 В. Максимальный ток, который может пропустить данная клемма, составляет 150 А. Изготовлена она в темно-бежевом цвете, что обеспечивает надежность и долговечность использования. Благодаря своим характеристикам, продукт A2C 50/70 2663250000 от Weidmueller является надежным и удобным решением для электроустановок.
Технические характеристики A2C 50/70 2663250000
| Гарантия | 12 месяцев |
|---|
Дополнительные технические данные
| Вид крепления | зафиксированный |
|---|---|
| Вид монтажа | TS 35, зафиксированный |
| Открытые страницы | закрытый |
| Проверенное на взрывозащищенность исполнение | Да |
| с фиксатором | Да |
Зажимаемые провода (расчетное соединение)
| Вид соединения | PUSH IN |
|---|---|
| Диапазон зажима, макс. | 70 mm2 |
| Диапазон зажима, мин. | 10 mm2 |
| Длина зачистки изоляции | 30 мм |
| Кабельный наконечник для обжима двух проводов, макс. | 10 mm2 |
| Кабельный наконечник для обжима двух проводов, мин. | 4 mm2 |
| Направление соединения | боковая |
| Поперечное сечение подключаемого провода AWG, макс. | AWG 2/0 |
| Поперечное сечение подключаемого провода AWG, мин. | AWG 8 |
| Размер лезвия | 1,0 x 5,5 мм |
| Сечение подключаемого проводника, тонкопроволочного, макс. | 70 mm2 |
| Сечение подсоединяемого провода, скрученный, макс. | 70 mm2 |
| Сечение подсоединяемого провода, скрученный, мин. | 10 mm2 |
| Сечение подсоединяемого провода, тонкий скрученный, мин. | 10 mm2 |
| Сечение соединения проводов, твердое ядро, макс. | 16 mm2 |
| Сечение соединения проводов, твердое ядро, мин. | 10 mm2 |
| Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/1, макс. | 50 mm2 |
| Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/1, мин. | 10 mm2 |
| Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/4, макс. | 50 mm2 |
| Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/4, мин. | 10 mm2 |
Номинальные характеристики IECEx/ATEX
| Макс. напряжение (ATEX) | 1100 V |
|---|---|
| Макс. напряжение (IECEX) | 1100 V |
| Поперечное сечение провода, макс. (ATEX) | 70 mm2 |
| Сертификат № (ATEX) | TUEV16ATEX7909U |
| Сертификат № (IECEX) | IECEXTUR16.0036U |
| Ток (ATEX) | 128 A |
| Ток (IECEX) | 128 A |
Основные данные для заказа
| Исполнение | Проходная клемма, PUSH IN, 50 mm2, 1000 V, 150 A, Темно-бежевый |
|---|---|
| Кол. | 5 Шт. |
| Номер для заказа | 2663250000 |
| Тип | A2C 50/70 |
Параметры системы
| Количество контактных гнезд на уровень | 2 |
|---|---|
| Количество независимых точек подключения | 1 |
| Количество потенциалов на уровень | 1 |
| Количество уровней | 1 |
| Рейка | TS 35 |
| Требуется концевая пластина | Нет |
| Уровни с внутр. перемычками | Нет |
| Функция N | Нет |
| Функция PE | Нет |
| Функция PEN | Нет |
Размеры и массы
| Высота | 101,5 мм |
|---|---|
| Высота (в дюймах) | 3,996 дюйм |
| Глубина | 80,5 мм |
| Глубина (дюймов) | 3,169 дюйм |
| Масса нетто | 119,592 g |
| Ширина | 20 мм |
| Ширина (в дюймах) | 0,787 дюйм |
Расчетные данные
| Категория перенапряжения | III |
|---|---|
| Номинальное импульсное напряжение | 8 кВ |
| Номинальное напряжение | 1 000 V |
| Номинальное напряжение постоянного тока | 1 500 V |
| Номинальный ток | 150 A |
| Нормы | IEC 60947-7-1 |
| Объемное сопротивление по стандарту IEC 60947-7-x | 0,21 m? |
| Потери мощности по стандарту IEC 60947-7-x | 4,8 W |
| Расчетное сечение | 50 mm2 |
| Степень загрязнения | 3 |
| Ток при макс. проводнике | 150 A |
Расчетные данные согласно CSA
| Напряжение, класс B (CSA) | 1000 V |
|---|---|
| Напряжение, класс C (CSA) | 1000 V |
| Напряжение, класс D (CSA) | 600 V |
| Поперечное сечение провода, мин. (CSA) | 8 AWG |
| Сертификат № (CSA) | 200039-80069332 |
| Ток, разм. B (CSA) | 175 A |
| Ток, разм. C (CSA) | 175 A |
Расчетные данные согласно UL
| Напряжение, класс B (cURus) | 1000 V |
|---|---|
| Напряжение, класс C (cURus) | 1000 V |
| Напряжение, класс D (cURus) | 600 V |
| Разм. провода Заводская электропроводка, макс. (cURus) | 00 AWG |
| Разм. провода Заводская электропроводка, мин. (cURus) | 8 AWG |
| Разм. провода Электропроводка полевого уровня, макс. (cURus) | 00 AWG |
| Разм. провода Электропроводка полевого уровня, мин. (cURus) | 8 AWG |
| Сертификат № (cURus) | E60693 |
| Ток, класс B (cURus) | 175 A |
| Ток, класс C (cURus) | 175 A |
Температуры
| Температура при длительном использовании, макс. | 130 °C |
|---|---|
| Температура при длительном использовании, мин. | -60 °C |
| Температура хранения | -25 °C...55 °C |
Характеристики материала
| Класс пожаростойкости UL 94 | V-0 |
|---|---|
| Материал | Материал Wemid |
| Цвет элементов управления | оранжевый |
| Цветовой код | Темно-бежевый |
