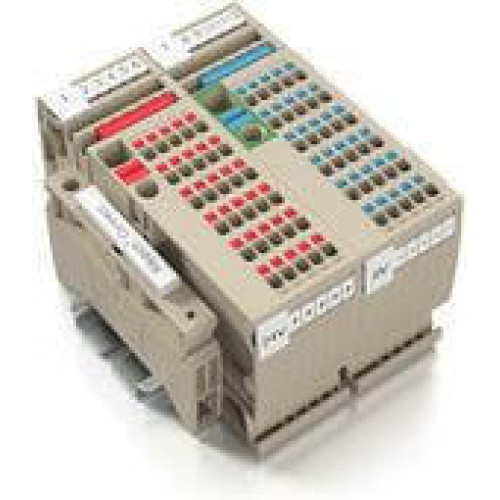

AAP11 6 FE 1988140000

Наличие: уточняйте

Weidmueller Производитель

Цена по запросу

Характеристики

Гарантия12 месяцев	Вид креплениязащелкиваемый	Вид монтажаTS 35
Открытые страницысправа	с фиксаторомНет	Указание по установкеМонтажная рейка
Вид соединенияPUSH IN	Диапазон зажима, макс.6 mm2	Диапазон зажима, мин.0,34 mm2

Все характеристики

Описание

Клемма питания, PUSH IN, 6 mm², 500 V, Темно-бежевый

AAP11 6 FE 1988140000 - это клемма питания от компании Weidmueller. Она имеет удобный механизм подключения PUSH IN, который позволяет легко и быстро установить провода без необходимости использования инструментов. Клемма предназначена для использования с проводами диаметром до 6 мм² и обеспечивает надежное соединение при напряжении до 500 В. Ее темно-бежевый цвет придает ей элегантный и современный вид. AAP11 6 FE 1988140000 - идеальное решение для подключения проводов в различных электрических установках, обеспечивая надежность и безопасность.

Технические характеристики AAP11 6 FE 1988140000

Гарантия	12 месяцев

Дополнительные технические данные

Вид крепления	защелкиваемый
Вид монтажа	TS 35
Открытые страницы	справа
с фиксатором	Нет
Указание по установке	Монтажная рейка

Зажимаемые провода (расчетное соединение)

Вид соединения	PUSH IN
Диапазон зажима, макс.	6 mm2
Диапазон зажима, мин.	0,34 mm2
Длина зачистки изоляции	12 мм
Кабельный наконечник для обжима двух проводов, макс.	1,5 mm2
Кабельный наконечник для обжима двух проводов, мин.	0,5 mm2
Калибровая пробка согласно 60 947-1	A5
Количество соединений	1
Направление соединения	сверху
Поперечное сечение подключаемого провода AWG, мин.	AWG 22
Размер лезвия	1,0 x 5,5 мм
Сечение подключаемого проводника, тонкопроволочного, макс.	6 mm2
Сечение подсоединяемого провода, скрученный, макс.	6 mm2
Сечение подсоединяемого провода, скрученный, мин.	0,5 mm2
Сечение подсоединяемого провода, тонкий скрученный, мин.	0,5 mm2
Сечение соединения проводов, твердое ядро, макс.	6 mm2
Сечение соединения проводов, твердое ядро, мин.	0,5 mm2
Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/1, макс.	6 mm2
Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/1, мин.	0,5 mm2
Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/4, макс.	6 mm2
Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/4, мин.	0,5 mm2

Номинальные характеристики IECEx/ATEX

Маркировка взрывозащиты Ex 2014/34/EU	II 2 G D
Обозначение EN 60079-7	Ex ec II C Gc
Поперечное сечение провода, макс. (ATEX)	6 mm2
Поперечное сечение провода, макс. (IECEX)	6 mm2
Сертификат № (ATEX)	TUEV17ATEX8030U
Сертификат № (IECEX)	IECEXTUR17.0015U

Основные данные для заказа

Исполнение	Клемма питания, PUSH IN, 6 mm2, 500 V, Темно-бежевый
Кол.	20 Шт.
Номер для заказа	1988140000
Тип	AAP11 6 FE

Параметры системы

Количество контактных гнезд на уровень	1
Количество независимых точек подключения	1
Количество потенциалов на уровень	1
Количество уровней	1
Рейка	TS 35
Соединение PE	Нет
Требуется концевая пластина	Да
Уровни с внутр. перемычками	Нет
Функция N	Нет
Функция PE	Нет
Функция PEN	Нет

Размеры и массы

Высота	85,5 мм
Высота (в дюймах)	3,366 дюйм
Глубина	47 мм
Глубина (дюймов)	1,85 дюйм
Глубина с DIN-рейкой	48 мм
Масса нетто	15,55 g
Ширина	8,1 мм
Ширина (в дюймах)	0,319 дюйм

Расчетные данные

Категория перенапряжения	III
Номинальное импульсное напряжение	6 кВ
Номинальное напряжение	500 V
Номинальное напряжение постоянного тока	500 V
Нормы	По стандарту IEC 60947-7-2
Объемное сопротивление по стандарту IEC 60947-7-x	0,78 m?
Потери мощности по стандарту IEC 60947-7-x	1,31 W
Расчетное сечение	6 mm2
Степень загрязнения	3

Расчетные данные согласно CSA

Напряжение, класс B (CSA)	300 V
Напряжение, класс C (CSA)	300 V
Поперечное сечение провода, макс. (CSA)	8 AWG
Поперечное сечение провода, мин. (CSA)	22 AWG
Сертификат № (CSA)	200039-70089609

Расчетные данные согласно UL

Напряжение, класс B (cURus)	300 V
Напряжение, класс C (cURus)	300 V
Разм. провода Заводская электропроводка, макс. (cURus)	8 AWG
Разм. провода Заводская электропроводка, мин. (cURus)	22 AWG
Разм. провода Электропроводка полевого уровня, макс. (cURus)	8 AWG
Разм. провода Электропроводка полевого уровня, мин. (cURus)	22 AWG
Сертификат № (cURus)	E60693

Температуры

Температура при длительном использовании, макс.	130 °C
Температура при длительном использовании, мин.	-60 °C
Температура хранения	-25 °C...55 °C

Характеристики материала

Класс пожаростойкости UL 94	V-0
Материал	Материал Wemid
Цвет элементов управления	синий
Цветовой код	Темно-бежевый
