| Гарантия12 месяцев | Вид монтажаTS 35 | Открытые страницысправа |
| Проверенное на взрывозащищенность исполнениеДа | с фиксаторомДа | Тип соединения, дополнительное соединениеPUSH IN |
| Вид соединенияPUSH IN | Диапазон зажима, макс.2,5 mm2 | Диапазон зажима, мин.0,14 mm2 |

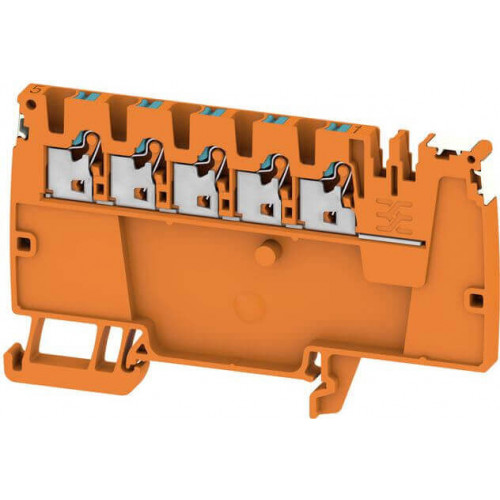

Блочные распределительные клеммы, PUSH IN, 2.5 mm², 800 V, 24 A, синий
AAP12 2.5 LI DL BL/OR - это блочные распределительные клеммы от известного производителя Weidmueller. Эти клеммы предназначены для прямого начертания букв и обеспечивают эффективное и надежное распределение управляющего тока.
Клеммы выполнены в стандартном размере 2.5 мм², что позволяет использовать их в широком спектре приложений. Они имеют высокое напряжение до 800 В и высокий ток до 24 А, что обеспечивает стабильное и надежное функционирование системы.
Цвет клемм - синий, что позволяет легко идентифицировать их в схемах и системах. Кроме того, эти клеммы оснащены PUSH IN технологией, которая облегчает и ускоряет процесс подключения проводов.
AAP12 2.5 LI DL BL/OR - это надежные и прочные блочные распределительные клеммы от Weidmueller, которые будут идеальным выбором для вашего проекта. Они обеспечат удобство в установке и надежность в работе, что делает их прекрасным решением для распределения управляющего тока.
| Гарантия | 12 месяцев |
|---|
| Вид монтажа | TS 35 |
|---|---|
| Открытые страницы | справа |
| Проверенное на взрывозащищенность исполнение | Да |
| с фиксатором | Да |
| Тип соединения, дополнительное соединение | PUSH IN |
|---|
| Вид соединения | PUSH IN |
|---|---|
| Диапазон зажима, макс. | 2,5 mm2 |
| Диапазон зажима, мин. | 0,14 mm2 |
| Длина зачистки изоляции | 10 мм |
| Кабельный наконечник для обжима двух проводов, макс. | 0,75 mm2 |
| Кабельный наконечник для обжима двух проводов, мин. | 0,5 mm2 |
| Калибровая пробка согласно 60 947-1 | A3 |
| Количество соединений | 5 |
| Направление соединения | сверху |
| Поперечное сечение подключаемого провода AWG, макс. | AWG 12 |
| Поперечное сечение подключаемого провода AWG, мин. | AWG 28 |
| Размер лезвия | 0,6 x 3,5 мм |
| Сечение подключаемого проводника, тонкопроволочного, макс. | 2,5 mm2 |
| Сечение подсоединяемого провода, скрученный, макс. | 2,5 mm2 |
| Сечение подсоединяемого провода, скрученный, мин. | 0,5 mm2 |
| Сечение подсоединяемого провода, тонкий скрученный, мин. | 0,5 mm2 |
| Сечение соединения проводов, твердое ядро, макс. | 2,5 mm2 |
| Сечение соединения проводов, твердое ядро, мин. | 0,5 mm2 |
| Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/1, макс. | 2,5 mm2 |
| Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/4, макс. | 2,5 mm2 |
| Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/4, мин. | 0,5 mm2 |
| Макс. напряжение (ATEX) | 690 V |
|---|---|
| Макс. напряжение (IECEX) | 690 V |
| Маркировка взрывозащиты Ex 2014/34/EU | II 2 G D |
| Обозначение EN 60079-7 | Ex ec II C Gc |
| Поперечное сечение провода, макс. (ATEX) | 2.5 mm2 |
| Поперечное сечение провода, макс. (IECEX) | 2.5 mm2 |
| Сертификат № (ATEX) | TUEV17ATEX8030U |
| Сертификат № (IECEX) | IECEXTUR17.0015U |
| Ток (ATEX) | 20 A |
| Ток (IECEX) | 20 A |
| Количество полюсов | 1 |
|---|
| Исполнение | Блочные распределительные клеммы, PUSH IN, 2.5 mm2, 800 V, 24 A, синий |
|---|---|
| Кол. | 50 Шт. |
| Номер для заказа | 2675480000 |
| Тип | AAP12 2.5 LI DL BL/OR |
| Количество контактных гнезд на уровень | 5 |
|---|---|
| Количество независимых точек подключения | 1 |
| Количество потенциалов на уровень | 1 |
| Количество уровней | 1 |
| Рейка | TS 35 |
| Требуется концевая пластина | Да |
| Функция PE | Нет |
| Функция PEN | Нет |
| Высота | 89 мм |
|---|---|
| Высота (в дюймах) | 3,504 дюйм |
| Глубина | 53,3 мм |
| Глубина (дюймов) | 2,098 дюйм |
| Глубина с DIN-рейкой | 54 мм |
| Масса нетто | 13,8 g |
| Ширина | 5,1 мм |
| Ширина (в дюймах) | 0,201 дюйм |
| Категория перенапряжения | III |
|---|---|
| Номинальное импульсное напряжение | 8 кВ |
| Номинальное напряжение | 800 V |
| Номинальное напряжение постоянного тока | 800 V |
| Номинальный ток | 24 A |
| Нормы | IEC 60947-7-1 |
| Объемное сопротивление по стандарту IEC 60947-7-x | 1,33 m? |
| Потери мощности по стандарту IEC 60947-7-x | 0,77 W |
| Расчетное сечение | 2,5 mm2 |
| Степень загрязнения | 3 |
| Ток при макс. проводнике | 24 A |
| Температура при длительном использовании, макс. | 130 °C |
|---|---|
| Температура при длительном использовании, мин. | -60 °C |
| Температура хранения | -25 °C...55 °C |
| Класс пожаростойкости UL 94 | V-0 |
|---|---|
| Материал | Материал Wemid |
| Цвет элементов управления | оранжевый |
| Цветовой код | синий |
