AAP22 4 LI-FS 30-70V 2460140000
Характеристики
| Гарантия12 месяцев | Сведения об изделииНапряжение зависит от выбранного элемента предохранителя или выбранного индикатора | Вид креплениязафиксированный |
| Вид монтажаTS 35 | Открытые страницысправа | с фиксаторомНет |
| Указание по установкеМонтажная рейка | Вид соединенияPUSH IN | Диапазон зажима, макс.4 mm2 |
Описание

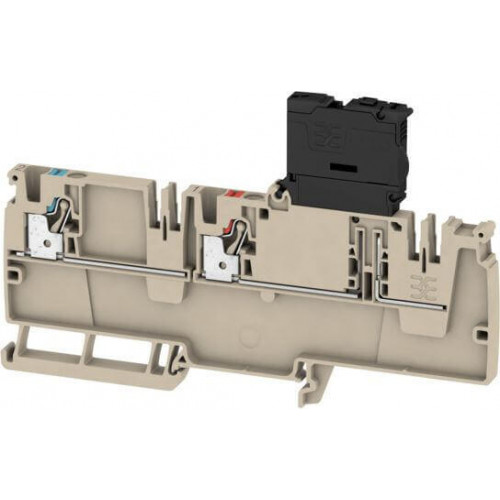

Распределительная клемма с предохранителем, PUSH IN, 4 mm², 70 V, 6.3 A, Темно-бежевый
Технические характеристики AAP22 4 LI-FS 30-70V 2460140000
| Гарантия | 12 месяцев |
|---|---|
| Сведения об изделии | Напряжение зависит от выбранного элемента предохранителя или выбранного индикатора |
Дополнительные технические данные
| Вид крепления | зафиксированный |
|---|---|
| Вид монтажа | TS 35 |
| Открытые страницы | справа |
| с фиксатором | Нет |
| Указание по установке | Монтажная рейка |
Зажимаемые провода (расчетное соединение)
| Вид соединения | PUSH IN |
|---|---|
| Диапазон зажима, макс. | 4 mm2 |
| Диапазон зажима, мин. | 0,14 mm2 |
| Длина зачистки изоляции | 12 мм |
| Кабельный наконечник для обжима двух проводов, макс. | 1,5 mm2 |
| Кабельный наконечник для обжима двух проводов, мин. | 0,5 mm2 |
| Калибровая пробка согласно 60 947-1 | A4 |
| Направление соединения | сверху |
| Поперечное сечение подключаемого провода AWG, макс. | AWG 12 |
| Поперечное сечение подключаемого провода AWG, мин. | AWG 26 |
| Размер лезвия | 0,6 x 3,5 мм |
| Сечение подключаемого проводника, тонкопроволочного, макс. | 4 mm2 |
| Сечение подсоединяемого провода, скрученный, макс. | 4 mm2 |
| Сечение подсоединяемого провода, скрученный, мин. | 0,5 mm2 |
| Сечение подсоединяемого провода, тонкий скрученный, мин. | 0,5 mm2 |
| Сечение соединения проводов, твердое ядро, макс. | 4 mm2 |
| Сечение соединения проводов, твердое ядро, мин. | 0,5 mm2 |
| Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/1, макс. | 4 mm2 |
| Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/1, мин. | 0,5 mm2 |
| Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/4, макс. | 4 mm2 |
| Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/4, мин. | 0,5 mm2 |
Номинальные характеристики IECEx/ATEX
| Маркировка взрывозащиты Ex 2014/34/EU | II 2 G D |
|---|---|
| Обозначение EN 60079-7 | Ex ec II C Gc |
| Поперечное сечение провода, макс. (ATEX) | 4 mm2 |
| Поперечное сечение провода, макс. (IECEX) | 4 mm2 |
| Сертификат № (ATEX) | TUEV17ATEX8064U |
| Сертификат № (IECEX) | IECEXTUR17.0030U |
| Ток (ATEX) | 6.3 A |
| Ток (IECEX) | 6.3 A |
Основные данные для заказа

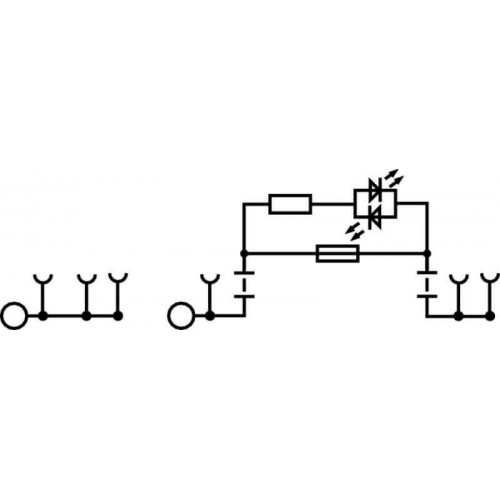

| Исполнение | Распределительная клемма с предохранителем, PUSH IN, 4 mm2, 70 V, 6.3 A, Темно-бежевый,со светодиодом |
|---|---|
| Кол. | 50 Шт. |
| Номер для заказа | 2460140000 |
| Тип | AAP22 4 LI-FS 30-70V |
Параметры системы
| Количество независимых точек подключения | 2 |
|---|---|
| Рейка | TS 35 |
| Требуется концевая пластина | Да |
Размеры и массы
| Высота | 129 мм |
|---|---|
| Высота (в дюймах) | 5,079 дюйм |
| Глубина | 82 мм |
| Глубина (дюймов) | 3,228 дюйм |
| Глубина с DIN-рейкой | 82,5 мм |
| Масса нетто | 25,7 g |
| Ширина | 6,1 мм |
| Ширина (в дюймах) | 0,24 дюйм |
Расчетные данные
| Категория перенапряжения | III |
|---|---|
| Номинальное импульсное напряжение | 4 кВ |
| Номинальное напряжение | 70 V |
| Номинальное напряжение постоянного тока | 70 V |
| Номинальный ток | 6,3 A |
| Нормы | В соответствии с IEC 60947-7-1, По стандарту IEC 60947-7-3 |
| Объемное сопротивление по стандарту IEC 60947-7-x | 1 m? |
| Потери мощности по стандарту IEC 60947-7-x | 1,02 W |
| Расчетное напряжение относительно соседней клеммы | 500 V |
| Расчетное сечение | 4 mm2 |
| Степень загрязнения | 2 |
| Ток при макс. проводнике | 6,3 A |
Расчетные данные согласно CSA
| Напряжение, класс B (CSA) | 300 V |
|---|---|
| Напряжение, класс D (CSA) | 300 V |
| Поперечное сечение провода, макс. (CSA) | 10 AWG |
| Поперечное сечение провода, мин. (CSA) | 26 AWG |
| Сертификат № (CSA) | 200039-70089609 |
Расчетные данные согласно UL
| Напряжение, класс B (cURus) | 300 V |
|---|---|
| Напряжение, класс D (cURus) | 300 V |
| Разм. провода Заводская электропроводка, макс. (cURus) | 10 AWG |
| Разм. провода Заводская электропроводка, мин. (cURus) | 26 AWG |
| Разм. провода Электропроводка полевого уровня, макс. (cURus) | 10 AWG |
| Разм. провода Электропроводка полевого уровня, мин. (cURus) | 26 AWG |
| Сертификат № (cURus) | E60693 |
Температуры
| Температура при длительном использовании, макс. | 130 °C |
|---|---|
| Температура при длительном использовании, мин. | -60 °C |
| Температура хранения | -25 °C...55 °C |
Характеристики материала
| Класс пожаростойкости UL 94 | V-0 |
|---|---|
| Материал | Материал Wemid |
| Цвет элементов управления | красный, синий |
| Цветовой код | Темно-бежевый |
