| MTTF130 a | SIL согласно IEC 61508Нет | Выходное напряжениерегулируется, 0...10 V, 2…10 V, 0...5 В, 1...5 В, -5…+5 V, -10...+10 В |
| Выходной токрегулируемый, 0...20 мА, 4...20 мА, -20…+20 мА | Гальваническая развязкаразмыкатель на 4 направления;, между входом / выходом / питанием / реле | Гарантия12 месяцев |
| Импульсное перенапряжение, до6,4 кВ (1,2/50 мкс) | Испытательное напряжение4 kV | Макс. коммутируемое напряжение, AC250 V |

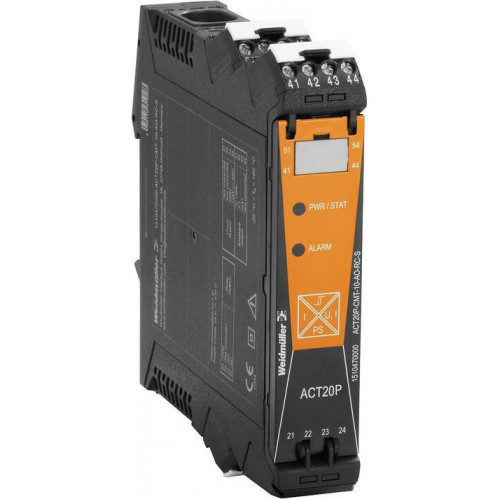

Измерительный преобразователь тока, Вход : 0…40/50/60 A, Выход : 0(4)-20 mA, 0-10 V, Реле
ACT20C-CMT-60-AO-RC-S - это измерительный преобразователь тока, разработанный компанией Weidmueller. Он относится к категории электроники и предназначен для формирования аналоговых сигналов.
Преобразователь имеет входное напряжение от 0 до 40, 50 или 60 А и выходное напряжение от 0(4)-20 мА до 0-10 В. Благодаря этим характеристикам, ACT20C-CMT-60-AO-RC-S позволяет точно и надежно измерять и преобразовывать токовые значения.
Кроме того, этот продукт оборудован реле, что делает его еще более полезным для различных задач в области электроники. Реле позволяет устанавливать границы для сигналов и управлять ими в соответствии с предварительно заданными параметрами.
ACT20C-CMT-60-AO-RC-S отличается высокой надежностью и качеством, что делает его идеальным выбором для применения в различных системах контроля и автоматизации. Этот измерительный преобразователь тока от Weidmueller является надежным и эффективным решением для формирования аналоговых сигналов в электронике.
| MTTF | 130 a |
|---|---|
| SIL согласно IEC 61508 | Нет |
| Выходное напряжение | регулируется, 0...10 V, 2…10 V, 0...5 В, 1...5 В, -5…+5 V, -10...+10 В |
| Выходной ток | регулируемый, 0...20 мА, 4...20 мА, -20…+20 мА |
| Гальваническая развязка | размыкатель на 4 направления;, между входом / выходом / питанием / реле |
| Гарантия | 12 месяцев |
| Импульсное перенапряжение, до | 6,4 кВ (1,2/50 мкс) |
| Испытательное напряжение | 4 kV |
| Макс. коммутируемое напряжение, AC | 250 V |
| Напряжение нагрузки сопротивления | ? 10 кОм |
| Нормы по ЭМС | IEC 61326-1 |
| Расчетное напряжение | 300 V ACrms |

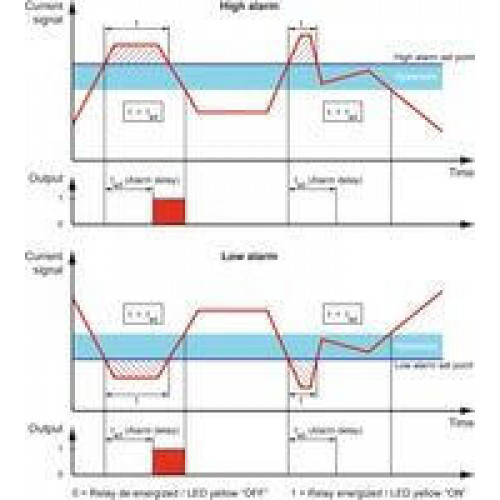

| Сведения об изделии | Измерительные преобразователи тока ACT20C-смT-XX-AO-RC-S серии ACT20C измеряют и контролируют постоянный и переменный ток до 60 А. Используемый в них метод измерения истинных среднеквадратических значений обеспечивает точность измерения даже при искажении формы кривой тока. Устройства оснащены встроенной функцией контроля предельных значений с регулируемым порогом переключения, задержкой и гистерезисом, а также релейным выходом.Особенности• Измерение истинных среднеквадратических значений или средних арифметических значений и бесконтактная технология с использованием сквозных отверстий• Контроль предельных значений для обнаружения избыточного или пониженного тока• Релейный выход на основе принципа разомкнутой / замкнутой цепи• Задержка срабатывания с плавной регулировкой• Индикация рабочего состояния и ошибок с помощью светодиодов на передней панели и выходных сигналов по стандартам NE43, NE44, NE107• Надежная четырехканальная гальваническая развязка по стандарту IEC / EN 61010-2-201:2013 |
| Тип (аналоговый выход) | Выход по напряжению и току (конфигурируется) |
| Ток нагрузки сопротивления | ? 600 Ом |
| Входной диапазон измерения | возможность конфигурирования, 0…40/50/60 A AC (RMS) or DC |
|---|---|

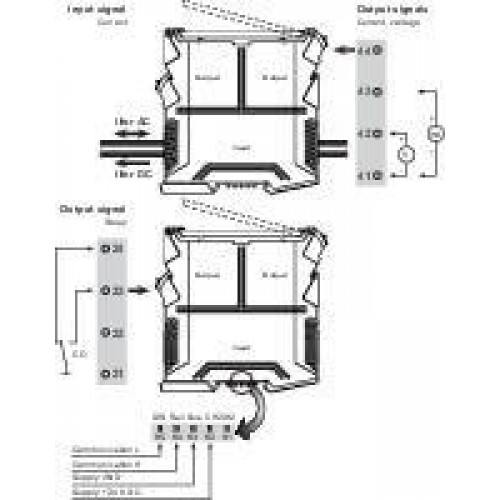

| Входной сигнал | Токоведущий кабель в отверстии для ввода, Диаметр 10,5 мм |
| Частота на входе, макс. | AC: 15…700 Hz |
| Ток полного сопротивления нагрузки | ? 600 Ом |
|---|
| Время переходного процесса | < 300 мс |
|---|---|

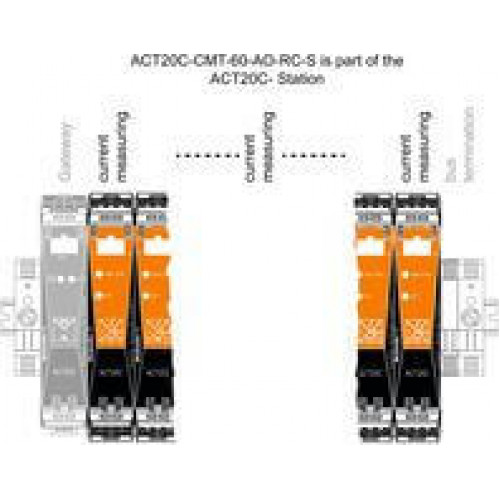

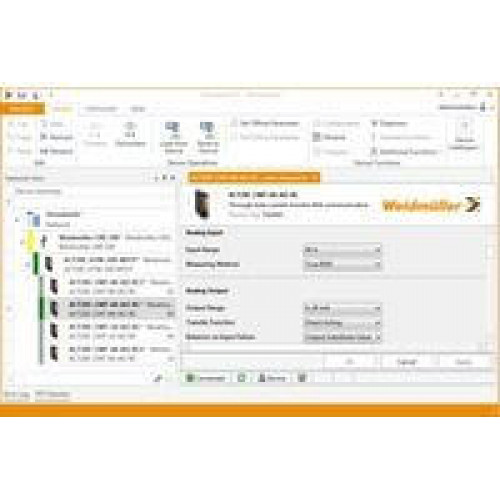

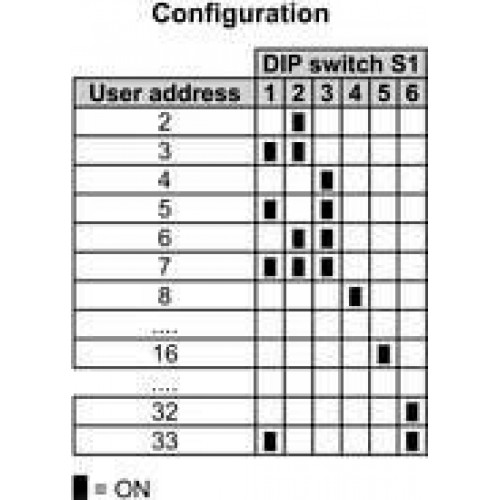

| Конфигурация | с программным обеспечением FDT/DTM, через шлюз (ACT20C-GTW-100-MTCP-S), Адресация посредством DIP-переключателей |
| Напряжение питания | от системной шины |
| Потребляемая мощность, макс. | 2,2 W |
| Температурный коэффициент | typ. 0.04 % / K, max. 0.09 % / K |
| Точность | < 0.75 % FSR, < Полный диапазон 1,5% с диапазоном измерения 50/60 А перем. тока |
| Исполнение | Измерительный преобразователь тока, Вход : 0…40/50/60 A, Выход : 0(4)-20 mA, 0-10 V, Реле |
|---|---|
| Кол. | 1 Шт. |
| Номер для заказа | 1510420000 |
| Тип | ACT20C-смT-60-AO-RC-S |
| Диапазон размеров зажимаемых проводников, измерительное соединение, | 1,5 mm2 |
|---|---|
| Сечение подключаемого провода, одножильного, мин. | 0,5 mm2 |
| Сечение подключаемого проводника, однопроволочного, макс. | 2,5 mm2 |

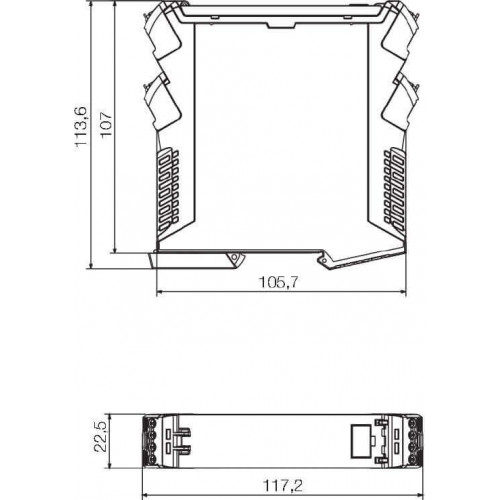

| Высота | 117,2 мм |
|---|---|
| Высота (в дюймах) | 4,614 дюйм |
| Глубина | 113,6 мм |
| Глубина (дюймов) | 4,472 дюйм |
| Масса нетто | 154 g |
| Ширина | 22,5 мм |
| Ширина (в дюймах) | 0,886 дюйм |
| Категория перенапряжения | III |
|---|---|
| Степень загрязнения | 2 |
| Влажность | 5...95 % без появления конденсата |
|---|---|
| Рабочая температура | -25 °C...60 °C |
| Температура хранения | -40 °C...85 °C |
