ACT20P-CMT-10-AO-RC-S 1510470000
Характеристики
| MTTF130 a | Выходное напряжениерегулируется, 0...10 V, 2…10 V, 0...5 В, 1...5 В, -5…+5 V, -10...+10 В | Выходной токрегулируемый, 0...20 мА, 4...20 мА, -20…+20 мА |
| Гальваническая развязкаразмыкатель на 4 направления;, между входом / выходом / питанием / реле | Гарантия12 месяцев | Импульсное перенапряжение, до6,4 кВ (1,2/50 мкс) |
| Испытательное напряжение4 kV | Количество аналоговых выходов1 | Коммутационное перенапряжение пост. тока, макс.24 V |
Описание
Измерительный преобразователь тока, Контроль предельных значений, Вход : 0…5/10 A, Аналоговый выход, Релейный выход, Токоведущий кабель в отверстии для ввода
Технические характеристики ACT20P-CMT-10-AO-RC-S 1510470000
| MTTF | 130 a |
|---|---|
| Выходное напряжение | регулируется, 0...10 V, 2…10 V, 0...5 В, 1...5 В, -5…+5 V, -10...+10 В |
| Выходной ток | регулируемый, 0...20 мА, 4...20 мА, -20…+20 мА |
| Гальваническая развязка | размыкатель на 4 направления;, между входом / выходом / питанием / реле |
| Гарантия | 12 месяцев |
| Импульсное перенапряжение, до | 6,4 кВ (1,2/50 мкс) |
| Испытательное напряжение | 4 kV |
| Количество аналоговых выходов | 1 |
| Коммутационное перенапряжение пост. тока, макс. | 24 V |
| Макс. коммутируемое напряжение, AC | 250 V |
| Напряжение нагрузки сопротивления | ? 10 кОм |
| Напряжение развязки | 4 кВэфф. / 1 мин. |
| Нормы по ЭМС | IEC 61326-1, IEC 61010-2-201 |
| Пороги переключения | 2...105% диапазона измерения |
| Расчетное напряжение | 300 V ACrms |
| Сведения об изделии | Устройства серии ACT20P-смT-XX-(AO)-RC-S измеряют и контролируют постоянный и переменный ток до 60 А. Используемый в них метод измерения реальных действующих значений обеспечивает точность измерения даже при искажении формы кривой тока. Устройства оснащены встроенной функцией контроля предельных значений с регулируемым порогом переключения, задержкой и гистерезисом, а также релейным выходом.Отличительные особенности• Измерение реальных действующих (истинных среднеквадратических) значений или средних арифметических значений и бесконтактная технология с использованием сквозных отверстий• Контроль предельных значений для обнаружения избыточного или пониженного тока• Релейный выход на основе принципа разомкнутой / замкнутой цепи• Регулируемая задержка срабатывания для фильтрации пиковых значений тока• Индикация рабочего состояния и ошибок с помощью светодиодов на передней панели и выходных сигналов по стандартам NE43, NE44, NE107• Надежная четырепроводная гальваническая развязка по стандарту IEC/EN 61010-2-201 |
| Тип (аналоговый выход) | «активно», «подключенное управление должно быть пассивным» |
| Ток нагрузки сопротивления | ? 600 Ом |

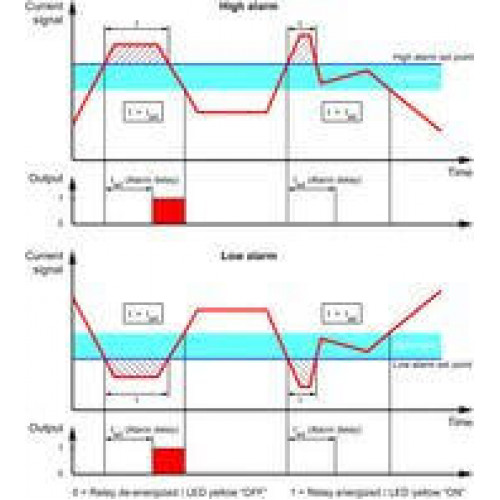

| Функция аварийной сигнализации | Ток перегрузки, Пониженный ток, Задержка аварийной сигнализации: 0…10 с, Гистерезис: 5 % / 10 % |
| Функция передачи | прямой или инвертированный |
| Цифровые выходы | 1 |
| Частота коммутаций, макс. | 20 Hz |
Вход
| Входной диапазон измерения | возможность конфигурирования, 0…5/10 A AC (RMS) or DC, max. peak current 10 ? IInput (1 s), макс. пиковый ток 2 ? IВход (1 с) при 5/10 A пост. тока, For DC current measurement (AA): Current direction display at the output (-/+ analog value), макс. пиковый ток 2 ? IВход (1 с) |
|---|---|
| Входной сигнал | Токоведущий кабель в отверстии для ввода |
| Количество входов | 1 |
| Наружный диаметр кабеля, макс. | 10 мм |
| Частота на входе, макс. | AC: 15…700 Hz (true root mean square) |
Выход
| Ток полного сопротивления нагрузки | ? 600 Ом |
|---|
Общие данные
| Время переходного процесса | ? 300 ms (RMS), ? 60 ms (AA) |
|---|---|
| Конфигурация | DIP-переключатель и потенциометр |
| Напряжение питания | 16,8 V…31,2 V |
| Потребляемая мощность, макс. | 2,2 W |
| Температурный коэффициент | ? ±100 ч/млн/К при -25…+55 °C, ? ±200 ppm/K @ +55…+70 °C |
| Точность | <0,75 % FSR |
Основные данные для заказа
| Исполнение | Измерительный преобразователь тока, Контроль предельных значений, Вход : 0…5/10 A, Аналоговый выход, Релейный выход, Токоведущий кабель в отверстии для ввода |
|---|---|
| Кол. | 1 Шт. |
| Номер для заказа | 1510470000 |
| Тип | ACT20P-смT-10-AO-RC-S,активное, подключенное управление должно быть пассивным |
Размеры
| Диапазон размеров зажимаемых проводников, измерительное соединение, | 1,5 mm2 |
|---|

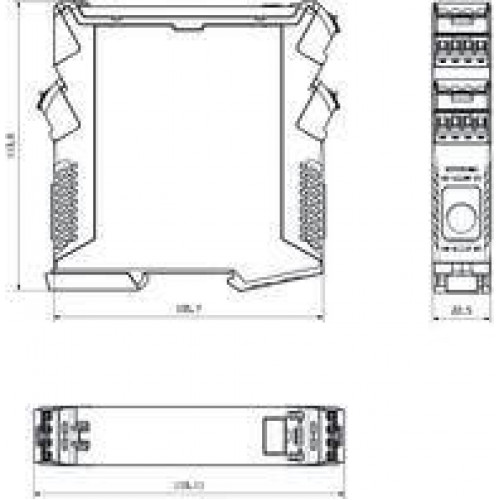

Размеры и массы
| Высота | 119,2 мм |
|---|---|
| Высота (в дюймах) | 4,693 дюйм |
| Глубина | 113,6 мм |
| Глубина (дюймов) | 4,472 дюйм |
| Масса нетто | 211 g |
| Ширина | 22,5 мм |
| Ширина (в дюймах) | 0,886 дюйм |
Расчетные данные
| Категория перенапряжения | III |
|---|---|
| Степень загрязнения | 2 |
Температуры
| Влажность | 5...95 % без появления конденсата |
|---|---|
| Рабочая температура | -25 °C...60 °C |
| Температура хранения | -40 °C...85 °C |
