ACT20C-CMT-10-AO-RC-S 1510240000

Наличие: уточняйте

Weidmueller Производитель

Цена по запросу

Характеристики

MTTF130 a	SIL согласно IEC 61508Нет	Выходное напряжениерегулируется, 0...10 V, 2…10 V, 0...5 В, 1...5 В, -5…+5 V, -10...+10 В
Выходной токрегулируемый, 0...20 мА, 4...20 мА, -20…+20 мА	Гальваническая развязкаразмыкатель на 4 направления;, между входом / выходом / питанием / реле	Гарантия12 месяцев
Импульсное перенапряжение, до6,4 кВ (1,2/50 мкс)	Испытательное напряжение4 kV	Коммутационное перенапряжение пост. тока, макс.24 V

Все характеристики

Описание

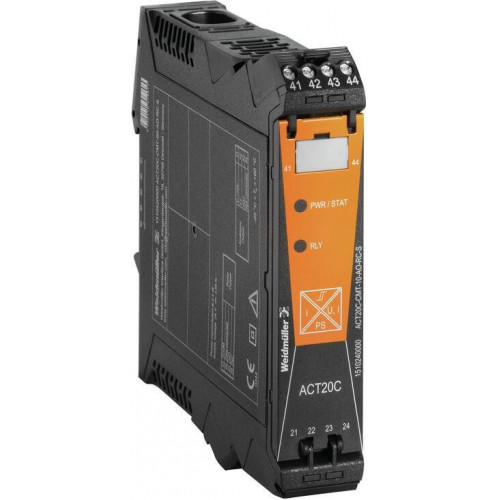

Измерительный преобразователь тока, Вход : 0…5/10 A, Выход : 0(4)-20 mA, 0-10 V, Реле

Технические характеристики ACT20C-CMT-10-AO-RC-S 1510240000

MTTF	130 a
SIL согласно IEC 61508	Нет
Выходное напряжение	регулируется, 0...10 V, 2…10 V, 0...5 В, 1...5 В, -5…+5 V, -10...+10 В
Выходной ток	регулируемый, 0...20 мА, 4...20 мА, -20…+20 мА
Гальваническая развязка	размыкатель на 4 направления;, между входом / выходом / питанием / реле
Гарантия	12 месяцев
Импульсное перенапряжение, до	6,4 кВ (1,2/50 мкс)
Испытательное напряжение	4 kV
Коммутационное перенапряжение пост. тока, макс.	24 V
Макс. коммутируемое напряжение, AC	250 V
Напряжение нагрузки сопротивления	? 10 кОм
Нормы по ЭМС	IEC 61326-1
Расчетное напряжение	300 V ACrms

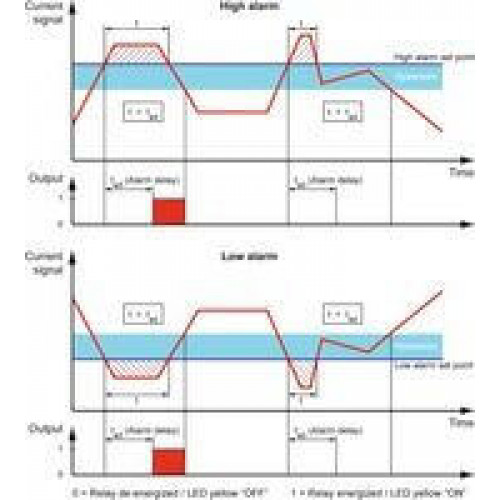

Сведения об изделии	Измерительные преобразователи тока ACT20C-смT-XX-AO-RC-S серии ACT20C измеряют и контролируют постоянный и переменный ток до 60 А. Используемый в них метод измерения истинных среднеквадратических значений обеспечивает точность измерения даже при искажении формы кривой тока. Устройства оснащены встроенной функцией контроля предельных значений с регулируемым порогом переключения, задержкой и гистерезисом, а также релейным выходом.Особенности• Измерение истинных среднеквадратических значений или средних арифметических значений и бесконтактная технология с использованием сквозных отверстий• Контроль предельных значений для обнаружения избыточного или пониженного тока• Релейный выход на основе принципа разомкнутой / замкнутой цепи• Задержка срабатывания с плавной регулировкой• Индикация рабочего состояния и ошибок с помощью светодиодов на передней панели и выходных сигналов по стандартам NE43, NE44, NE107• Надежная четырехканальная гальваническая развязка по стандарту IEC / EN 61010-2-201:2013
Тип (аналоговый выход)	Выход по напряжению и току (конфигурируется)
Ток нагрузки сопротивления	? 600 Ом

Вход

Входной диапазон измерения	возможность конфигурирования, 0…5/10 A AC (RMS) or DC
Входной сигнал	Токоведущий кабель в отверстии для ввода, Диаметр 10,5 мм
Частота на входе, макс.	AC: 15…700 Hz

Выход

Ток полного сопротивления нагрузки	? 600 Ом

Общие данные

Время переходного процесса	< 300 мс

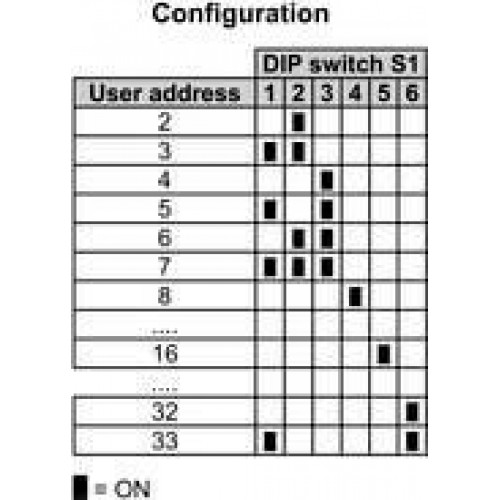

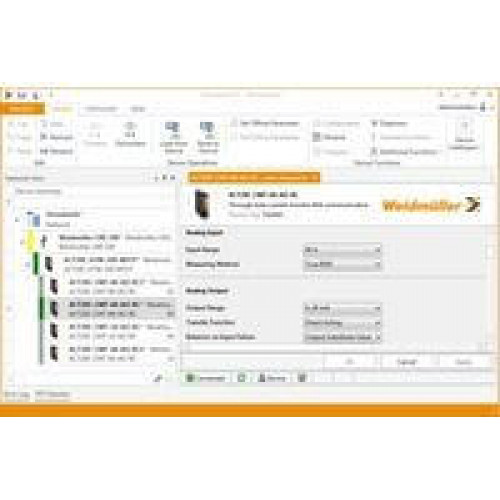

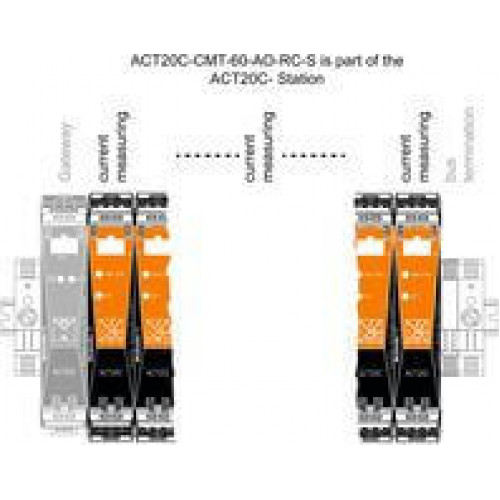

Конфигурация	с программным обеспечением FDT/DTM, через шлюз (ACT20C-GTW-100-MTCP-S), Адресация посредством DIP-переключателей
Напряжение питания	от системной шины
Потребляемая мощность, макс.	2,2 W
Температурный коэффициент	typ. 0.04 % / K, max. 0.09 % / K
Точность	< 0.75 % FSR

Основные данные для заказа

Исполнение	Измерительный преобразователь тока, Вход : 0…5/10 A, Выход : 0(4)-20 mA, 0-10 V, Реле
Кол.	1 Шт.
Номер для заказа	1510240000
Тип	ACT20C-смT-10-AO-RC-S

Размеры

Диапазон размеров зажимаемых проводников, измерительное соединение,	1,5 mm2
Сечение подключаемого провода, одножильного, мин.	0,5 mm2
Сечение подключаемого проводника, однопроволочного, макс.	2,5 mm2

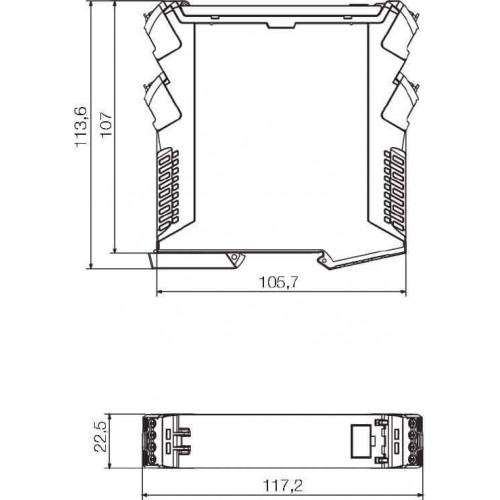

Размеры и массы

Высота	117,2 мм
Высота (в дюймах)	4,614 дюйм
Глубина	113,6 мм
Глубина (дюймов)	4,472 дюйм
Масса нетто	154 g
Ширина	22,5 мм
Ширина (в дюймах)	0,886 дюйм

Расчетные данные

Категория перенапряжения	III
Степень загрязнения	2

Температуры

Влажность	5...95 % без появления конденсата
Рабочая температура	-25 °C...60 °C
Температура хранения	-40 °C...85 °C
