ACT20C-GTW-100-MTCP-S 1510370000
Характеристики
| MTTF160 Годы | SIL согласно IEC 61508Нет | Гарантия12 месяцев |
| Импульсное перенапряжение, до0,5 kV (1.2/50 ?s) | Испытательное напряжение1,1 kV | Номинальное напряжение / испытательное напряжение: Ethernet-интерфейс – питание / функциональное заземление – питание / Ethernet-интерфейс30 V AC RMS |
| Нормы по ЭМСIEC 61326-1 | Сведения об изделииШлюз ACT20C-GTW-100-MTCP-S представляет собой ведомое устройство Modbus TCP по стандарту IEC 61158. Он подключает устройства ACT20C к сети Ethernet для целей диагностики, конфигурирования и контроля состояния.Особенности• Порт RJ45 с Ethernet TCP/IP• Штекерное гнездо для обеспечения прямой связи между двумя узлами через адаптер USB CBX200• Конфигурирование с помощью стандартного ПО FDT / DTM• Управление пультом с использованием функций «включай и работай» и «замена во время работы»• Индикация рабочего состояния и ошибок с помощью светодиодов на передней панели по стандартам NE44, NE107 | Конфигурацияс программным обеспечением FDT/DTM, DHCP |
Описание
Шлюз для пульта ACT20C, конфигурируется, Modbus TCP/IP, Распределяет напряжение питания на железнодорожные вагоны, Вход : 0…40/50/60 A, Выход : Импульс
Технические характеристики ACT20C-GTW-100-MTCP-S 1510370000
| MTTF | 160 Годы |
|---|---|
| SIL согласно IEC 61508 | Нет |
| Гарантия | 12 месяцев |
| Импульсное перенапряжение, до | 0,5 kV (1.2/50 ?s) |
| Испытательное напряжение | 1,1 kV |
| Номинальное напряжение / испытательное напряжение: Ethernet-интерфейс – питание / функциональное заземление – питание / Ethernet-интерфейс | 30 V AC RMS |
| Нормы по ЭМС | IEC 61326-1 |
| Сведения об изделии | Шлюз ACT20C-GTW-100-MTCP-S представляет собой ведомое устройство Modbus TCP по стандарту IEC 61158. Он подключает устройства ACT20C к сети Ethernet для целей диагностики, конфигурирования и контроля состояния.Особенности• Порт RJ45 с Ethernet TCP/IP• Штекерное гнездо для обеспечения прямой связи между двумя узлами через адаптер USB CBX200• Конфигурирование с помощью стандартного ПО FDT / DTM• Управление пультом с использованием функций «включай и работай» и «замена во время работы»• Индикация рабочего состояния и ошибок с помощью светодиодов на передней панели по стандартам NE44, NE107 |
Общие данные
| Конфигурация | с программным обеспечением FDT/DTM, DHCP |
|---|---|
| Напряжение питания | 18,0…31,2 В пост. тока |
| Потребляемая мощность, макс. | 1,5 W |
Основные данные для заказа
| Исполнение | Шлюз для пульта ACT20C, конфигурируется, Modbus TCP/IP, Распределяет напряжение питания на железнодорожные вагоны, Вход : 0…40/50/60 A, Выход : Импульс |
|---|---|
| Кол. | 1 Шт. |
| Номер для заказа | 1510370000 |
| Тип | ACT20C-GTW-100-MTCP-S |

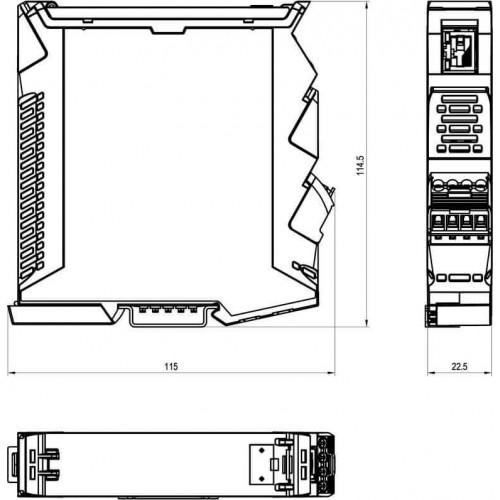

Размеры
| Диапазон размеров зажимаемых проводников, измерительное соединение, | 1,5 mm2 |
|---|---|
| Сечение подключаемого провода, одножильного, мин. | 0,5 mm2 |
| Сечение подключаемого проводника, однопроволочного, макс. | 2,5 mm2 |
Размеры и массы
| Высота | 117,2 мм |
|---|---|
| Высота (в дюймах) | 4,614 дюйм |
| Глубина | 113,6 мм |
| Глубина (дюймов) | 4,472 дюйм |
| Масса нетто | 150 g |
| Ширина | 22,5 мм |
| Ширина (в дюймах) | 0,886 дюйм |
Расчетные данные
| Категория перенапряжения | II |
|---|---|
| Степень загрязнения | 2 |
Температуры
| Влажность | 5...95 % без появления конденсата |
|---|---|
| Рабочая температура | -25 °C...60 °C |
| Температура хранения | -40 °C...85 °C |
