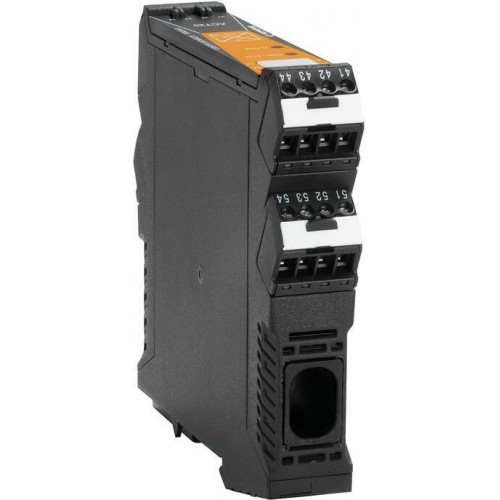

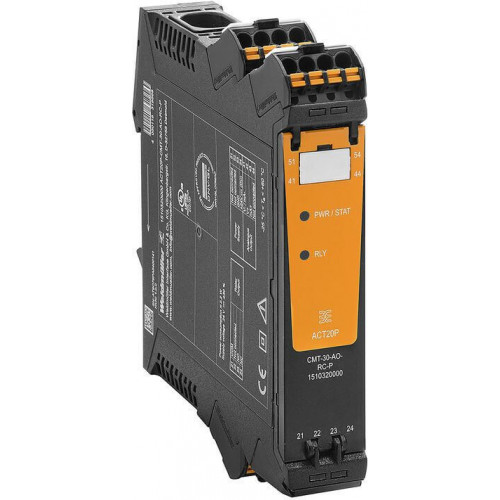

ACT20P-CMT-60-AO-RC-P 1510290000

Наличие: уточняйте

Weidmueller Производитель

Цена по запросу

Характеристики

MTTF158 a	Выходное напряжениерегулируется, 0...10 V, 2…10 V, 0...5 В, 1...5 В, -5…+5 V, -10...+10 В	Выходной токрегулируемый, 0...20 мА, 4...20 мА, -20…+20 мА
Гальваническая развязкаразмыкатель на 4 направления;, между входом / выходом / питанием / реле	Гарантия12 месяцев	Импульсное перенапряжение, до6,4 кВ (1,2/50 мкс)
Испытательное напряжение4 kV	Количество аналоговых выходов1	Коммутационное перенапряжение пост. тока, макс.24 V

Все характеристики

Описание

Измерительный преобразователь тока, Контроль предельных значений, Вход : 0…40/50/60 A, Аналоговый выход, Релейный выход, Токоведущий кабель в отверстии для ввода

Технические характеристики ACT20P-CMT-60-AO-RC-P 1510290000

MTTF	158 a
Выходное напряжение	регулируется, 0...10 V, 2…10 V, 0...5 В, 1...5 В, -5…+5 V, -10...+10 В
Выходной ток	регулируемый, 0...20 мА, 4...20 мА, -20…+20 мА
Гальваническая развязка	размыкатель на 4 направления;, между входом / выходом / питанием / реле
Гарантия	12 месяцев
Импульсное перенапряжение, до	6,4 кВ (1,2/50 мкс)
Испытательное напряжение	4 kV
Количество аналоговых выходов	1
Коммутационное перенапряжение пост. тока, макс.	24 V
Макс. коммутируемое напряжение, AC	250 V
Напряжение нагрузки сопротивления	? 10 кОм
Напряжение развязки	4 кВэфф. / 1 мин.
Нормы по ЭМС	IEC 61326-1, IEC 61010-2-201
Расчетное напряжение	300 V ACrms
Сведения об изделии	Устройства серии ACT20P-смT-XX-(AO)-RC-P измеряют и контролируют постоянный и переменный ток до 60 А. Используемый в них метод измерения реальных действующих значений обеспечивает точность измерения даже при искажении формы кривой тока. Устройства оснащены встроенной функцией контроля предельных значений с регулируемым порогом переключения, задержкой и гистерезисом, а также релейным выходом.Отличительные особенности• Измерение реальных действующих (истинных среднеквадратических) значений или средних арифметических значений и бесконтактная технология с использованием сквозных отверстий• Контроль предельных значений для обнаружения избыточного или пониженного тока• Релейный выход на основе принципа разомкнутой / замкнутой цепи• Регулируемая задержка срабатывания для фильтрации пиковых значений тока• Индикация рабочего состояния и ошибок с помощью светодиодов на передней панели и выходных сигналов по стандартам NE43, NE44, NE107• Надежная четырепроводная гальваническая развязка по стандарту IEC/EN 61010-2-201
Тип (аналоговый выход)	Выход по напряжению и току (конфигурируется)
Ток	2 ? I Input
Ток нагрузки сопротивления	? 600 Ом

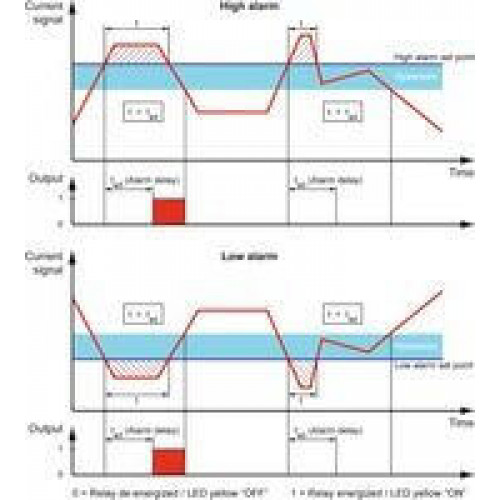

Функция аварийной сигнализации	Ток перегрузки, Пониженный ток, Задержка аварийной сигнализации: 0…10 с, Гистерезис: 5 % / 10 %
Функция передачи	прямой или инвертированный
Цифровые выходы	1
Частота коммутаций, макс.	20 Hz

Вход

Входной диапазон измерения	возможность конфигурирования, 0…40/50/60 A AC or DC, max. peak current 10 ? IInput (1 s), For DC current measurement (AA): Current direction display at the output (-/+ analog value)
Входной сигнал	Токоведущий кабель в отверстии для ввода
Количество входов	1
Наружный диаметр кабеля, макс.	10 мм
Частота на входе, макс.	AC: 15…700 Hz (true root mean square)

Выход

Ток полного сопротивления нагрузки	? 600 Ом

Общие данные

Время переходного процесса	? 300 ms (RMS), ? 60 ms (AA)

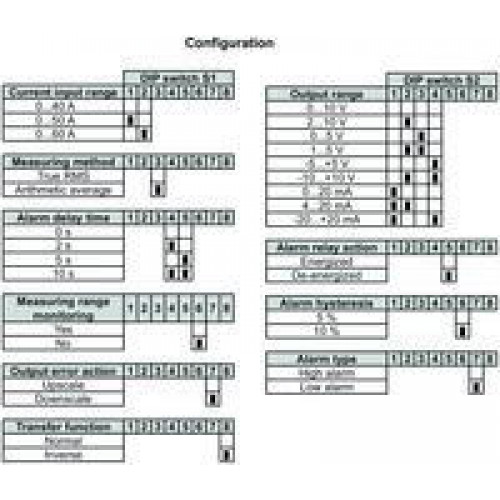

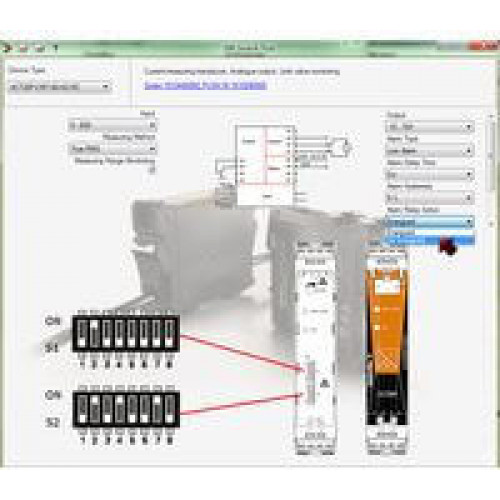

Конфигурация	DIP-переключатель и потенциометр, в отношении пороговых значений (избыточного / пониженного тока), задержки и гистерезиса
Напряжение питания	16,8 V…31,2 V
Потребляемая мощность, макс.	2,2 W
Температурный коэффициент	0,01%/K при 0…40 А, 0,10%/K при 40…55 А, 0,30%/K при 55…60 А
Точность	<0,75 % FSR

Основные данные для заказа

Исполнение	Измерительный преобразователь тока, Контроль предельных значений, Вход : 0…40/50/60 A, Аналоговый выход, Релейный выход, Токоведущий кабель в отверстии для ввода
Кол.	1 Шт.
Номер для заказа	1510290000
Тип	ACT20P-смT-60-AO-RC-P,активное, подключенное управление должно быть пассивным

Размеры

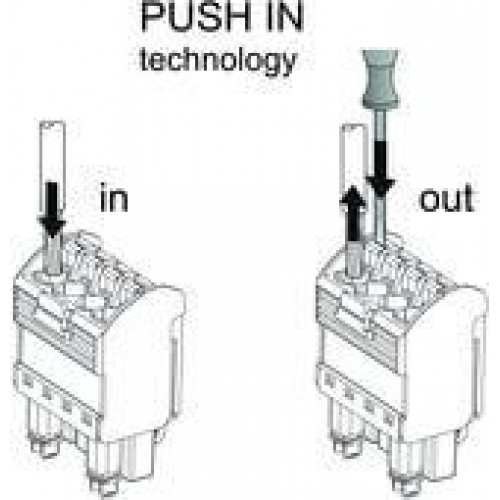

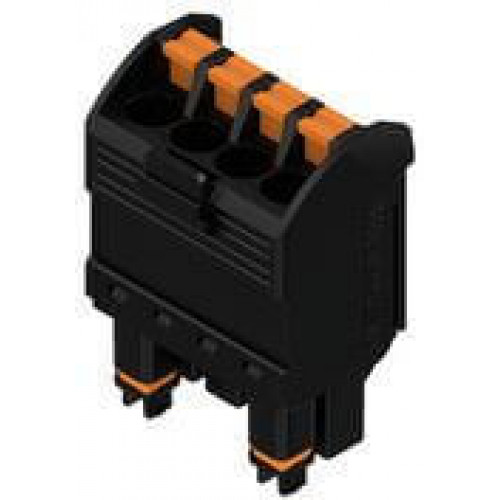

Диапазон размеров зажимаемых проводников, измерительное соединение,	2,5 mm2
Сечение подключаемого провода, одножильного, мин.	0,2 mm2
Сечение подключаемого проводника, однопроволочного, макс.	2,5 mm2

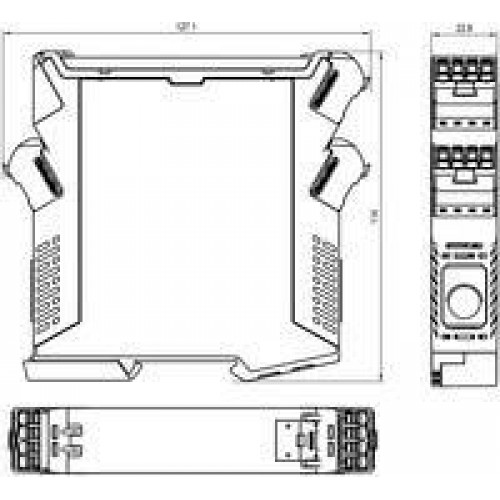

Размеры и массы

Высота	127,1 мм
Высота (в дюймах)	5,004 дюйм
Глубина	114 мм
Глубина (дюймов)	4,488 дюйм
Масса нетто	158 g
Ширина	22,8 мм
Ширина (в дюймах)	0,898 дюйм

Расчетные данные

Категория перенапряжения	III
Степень загрязнения	2

Температуры

Влажность	5...95 % без появления конденсата
Рабочая температура	-25 °C...60 °C
Температура хранения	-40 °C...85 °C
