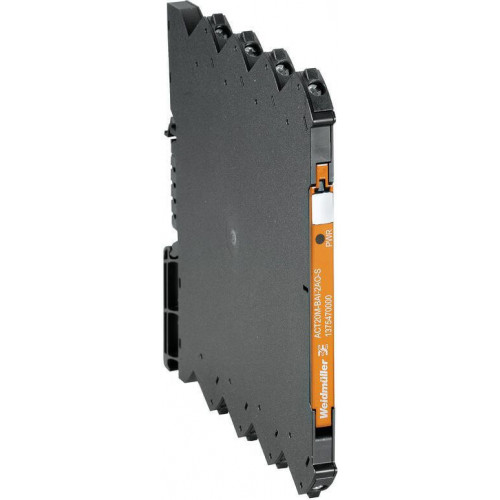

ACT20M-BAI-2AO-S 1375470000

Наличие: уточняйте

Weidmueller Производитель

Цена по запросу

Характеристики

MTBF181 a	SIL согласно IEC 61508Нет	Гальваническая развязкаразмыкатель на 4 направления;
Гарантия12 месяцев	Напряжение развязки2,5 кВдейств. / 1 мин.	Нормы по ЭМСIEC 61326-1, NE 21
Расчетное напряжение300 Вэфф.	Сведения об изделииНастраиваемый преобразователь пост. тока ACT20M-BAI-AO-S развязывает и преобразует обычные аналоговые сигналы. Входной аналоговый сигнал линейно преобразуется в выходной аналоговый сигнал с обеспечением гальванической развязки. Источник питания гальванически развязан от входа и выхода, а питание осуществляется непосредственно по проводам или через шину DIN-рейки Weidmuller (3-проводная развязка).Настраиваемый преобразователь пост. тока ACT20M-BAI-2AO-S обеспечивает ту же функциональность, но имеет два гальванически развязанных выхода (4-проводная развязка).	Входное сопротивление, напряжение? 1 MОм

Все характеристики

Описание

Распределитель сигналов, конфигурируется, Вход : I/U/двунаправленный I, Выход : 2 x I/U или 1 x двунаправл.

Технические характеристики ACT20M-BAI-2AO-S 1375470000

MTBF	181 a
SIL согласно IEC 61508	Нет
Гальваническая развязка	размыкатель на 4 направления;
Гарантия	12 месяцев
Напряжение развязки	2,5 кВдейств. / 1 мин.
Нормы по ЭМС	IEC 61326-1, NE 21
Расчетное напряжение	300 Вэфф.
Сведения об изделии	Настраиваемый преобразователь пост. тока ACT20M-BAI-AO-S развязывает и преобразует обычные аналоговые сигналы. Входной аналоговый сигнал линейно преобразуется в выходной аналоговый сигнал с обеспечением гальванической развязки. Источник питания гальванически развязан от входа и выхода, а питание осуществляется непосредственно по проводам или через шину DIN-рейки Weidmuller (3-проводная развязка).Настраиваемый преобразователь пост. тока ACT20M-BAI-2AO-S обеспечивает ту же функциональность, но имеет два гальванически развязанных выхода (4-проводная развязка).

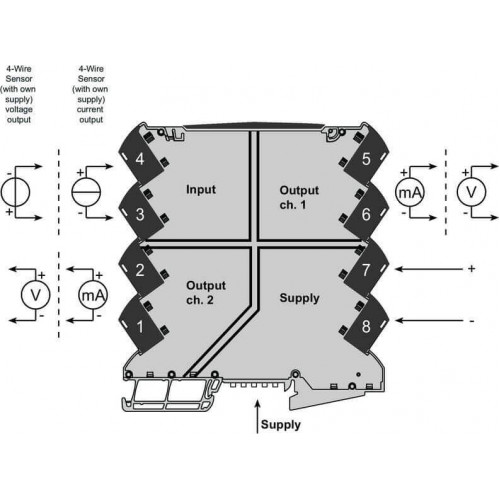

Вход

Входное сопротивление, напряжение	? 1 MОм
Входной ток	возможность конфигурирования, –10 мА…0…+10 мА, -20 mA…0…+20 mA
Датчик	Источник напряжения, Источник тока
Количество входов	1
Напряжение	возможность конфигурирования, -5 V…0…+5 V, -10 V…0…+10 V
Падение напряжения, токовый вход	1 В при 20 мА

Выход

Выходное напряжение, замечание	возможность конфигурирования, 0(2)...10 В, 0(1)...5 V
Количество выходов	2
Предельная частота (-3 дБ)	? 100 Гц, 10 Гц
Сопротивление нагрузки, напряжение	? 10 кОм
Ток полного сопротивления нагрузки	<300 ?, на канал

Данные для применения в зоне Ех (ATEX)

Место установки	Устройство установлено в безопасной зоне, зона 2
Обозначение	II 3 G Ex nA IIC T4 Gc

Общие данные

Время переходного процесса	? 7 мс

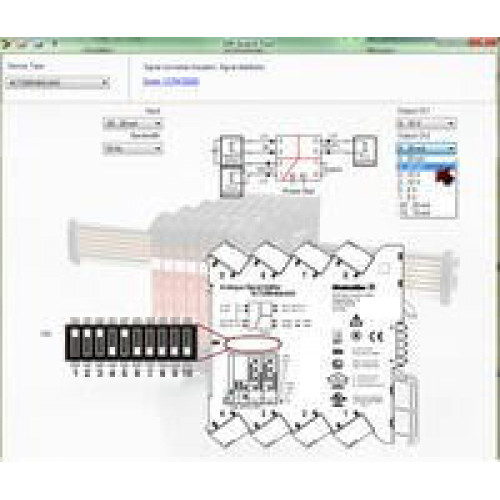

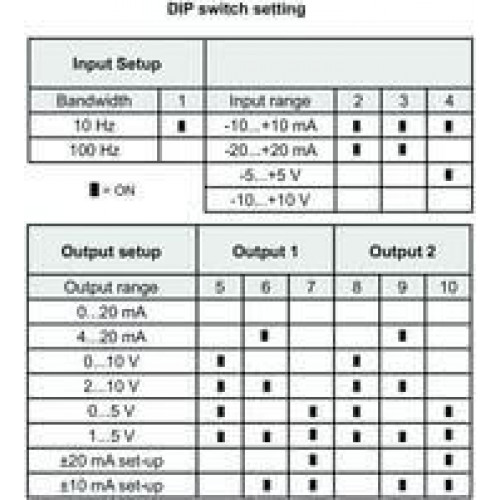

Конфигурация	DIP-переключатель

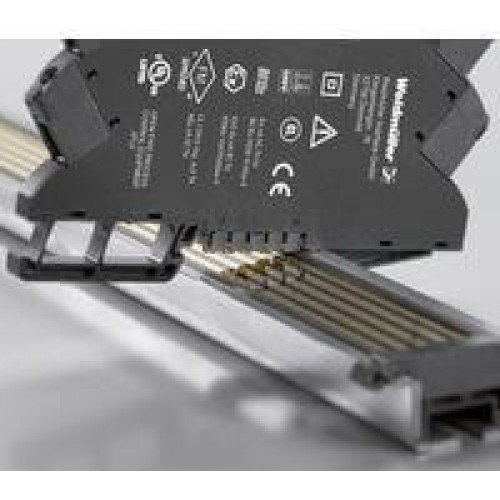

Напряжение питания	24 В пост. тока ± 30 % на клемме или через реечную шину CH20M
Потребляемая мощность, макс.	1,2 W
Потребляемая мощность, тип.	0,84 W
Состояние доставки	Bandwidth: 100 Hz // Input: -10…10 V // Output 1: 0...20 mA // Output 2: 0...20 mA
Состояние доставки: конфигурация	100 Hz
Состояние доставки: настройка параметров	Полоса пропускания
Температурный коэффициент	< 0,01% диапазона/°C (TU)
Точность	< 0,05% диапазона измерения

Основные данные для заказа

Исполнение	Распределитель сигналов, конфигурируется, Вход : I/U/двунаправленный I, Выход : 2 x I/U или 1 x двунаправл.
Кол.	1 Шт.
Номер для заказа	1375470000
Тип	ACT20M-BAI-2AO-S,активное, подключенное управление должно быть пассивным

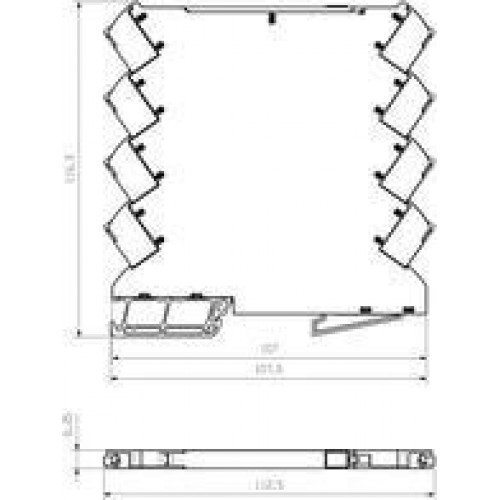

Размеры

Диапазон размеров зажимаемых проводников, измерительное соединение,	2,5 mm2

Размеры и массы

Расчетные данные

Температуры

Влажность	40 °C / отн. влажность 93 %, без образования конденсата
Влажность при рабочей температуре	0...95 % (без появления конденсата)
Рабочая температура	-25 °C...70 °C
Температура хранения	-40 °C...85 °C
