ACT20M-CI-CO-OLP-S 1176040000
Характеристики
| SIL согласно IEC 61508Нет | Гальваническая развязка2-канальная гальваническая развязка | Гарантия12 месяцев |
| Напряжение развязки2,5 кВдейств. / 1 мин. | Нормы по ЭМСIEC 61326-1, NE 21 | Расчетное напряжение300 Вэфф. |
| Сведения об изделииПассивный разделитель ACT20M-CI-CO-OLP-S разделяет обычные аналоговые токовые сигналы. Входной аналоговый токовый сигнал линейно преобразуется в выходной аналоговый токовый сигнал с обеспечением гальванической развязки. Питание осуществляется через выходной измерительный контур (питание от выходного контура). | Входной ток4…20mA | Датчик2-wire transmitter (without own power supply) |
Описание
гальваническая развязка, пассивная, С питанием от выходной токовой петли, 1-канальн., Вход : 4-20 mA, Выход : 4-20 mA
Технические характеристики ACT20M-CI-CO-OLP-S 1176040000
| SIL согласно IEC 61508 | Нет |
|---|---|
| Гальваническая развязка | 2-канальная гальваническая развязка |
| Гарантия | 12 месяцев |
| Напряжение развязки | 2,5 кВдейств. / 1 мин. |
| Нормы по ЭМС | IEC 61326-1, NE 21 |
| Расчетное напряжение | 300 Вэфф. |
| Сведения об изделии | Пассивный разделитель ACT20M-CI-CO-OLP-S разделяет обычные аналоговые токовые сигналы. Входной аналоговый токовый сигнал линейно преобразуется в выходной аналоговый токовый сигнал с обеспечением гальванической развязки. Питание осуществляется через выходной измерительный контур (питание от выходного контура). |
Вход
| Входной ток | 4…20mA |
|---|---|
| Датчик | 2-wire transmitter (without own power supply) |
| Количество входов | 1 |
| Падение напряжения, токовый вход | Тип. 2,5 В |
| Питание датчика | 6…35 V (@ 20 mA) |
Выход
| Количество выходов | 1 |
|---|---|
| Напряжение питания (выход) | 6…35 В |
| Предельная частота (-3 дБ) | 100 Гц |
| Ток полного сопротивления нагрузки | ? 600 Ом, @ max 23mA |
Данные для применения в зоне Ех (ATEX)
| Место установки | Устройство установлено в безопасной зоне, зона 2 |
|---|---|
| Обозначение | II 3 G Ex nA IIC T4 Gc |
Общие данные
| Время переходного процесса | ? 5 ms |
|---|---|
| Конфигурация | нет |
| Напряжение питания | С питанием от выходного контура |
| Потребляемая мощность | 50 mW |
| Потребляемая мощность, макс. | 50 mW |
| Потребляемая мощность, тип. | 50 mW |
| Температурный коэффициент | ?±0,02 мкA x (? °C x V пит.) при Tокр. > 25 °C |
| Точность | < 0,05% диапазона измерения |
Основные данные для заказа
| Исполнение | гальваническая развязка, пассивная, С питанием от выходной токовой петли, 1-канальн., Вход : 4-20 mA, Выход : 4-20 mA |
|---|---|
| Кол. | 1 Шт. |
| Номер для заказа | 1176040000 |
| Тип | ACT20M-CI-CO-OLP-S,пассивное, подключенное управление должно быть активным |
Размеры
| Диапазон размеров зажимаемых проводников, измерительное соединение, | 2,5 mm2 |
|---|

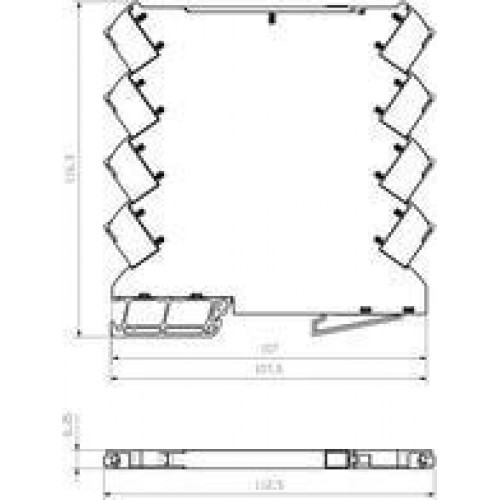

Размеры и массы
| Высота | 112,5 мм |
|---|---|
| Высота (в дюймах) | 4,429 дюйм |
| Глубина | 114,3 мм |
| Глубина (дюймов) | 4,5 дюйм |
| Масса нетто | 80 g |
| Ширина | 6,1 мм |
| Ширина (в дюймах) | 0,24 дюйм |
Расчетные данные
| Категория перенапряжения | II |
|---|---|
| Нормы | IEC 61010-1 |
| Степень загрязнения | 2 |
Температуры
| Влажность | 40 °C / отн. влажность 93 %, без образования конденсата |
|---|---|
| Влажность при рабочей температуре | 0...95 % (без появления конденсата) |
| Рабочая температура | -25 °C...70 °C |
| Температура хранения | -40 °C...85 °C |
