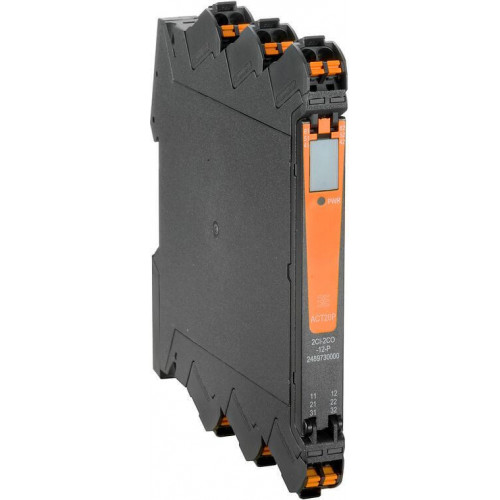

ACT20P-2CI-2CO-12-P-P 2514650000
Характеристики
| SIL согласно IEC 61508Нет | Выходной ток0…20 мА (если вход: 0…20 мА), 4…20 мА (если вход: 4…20 мА), HART® digital signal | Гарантия12 месяцев |

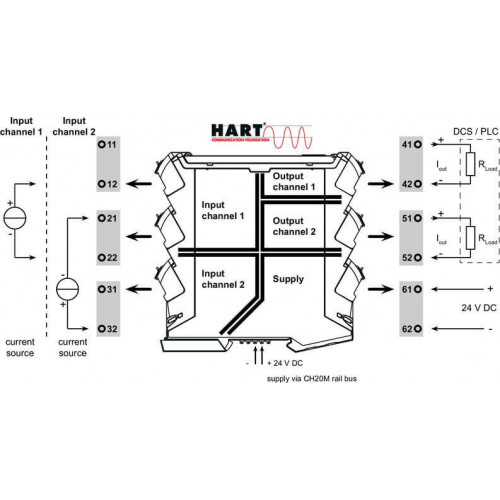

| Сведения об изделииДвухканальный нерегулируемый развязывающий усилитель пост. тока ACT20P-2CI-2CO разделяет обычные аналоговые токовые сигналы от источника. Входной аналоговый токовый сигнал линейно преобразуется в выходной аналоговый токовый сигнал с обеспечением гальванической развязки. Источник питания гальванически развязан от входа и выхода (5-канальная развязка).Особенности• HART-совместимость для 0,5–2,5 кГц• Активные или пассивные миллиамперные сигнальные входы имеют полную гальваническую развязку.• Индикация рабочего состояния с помощью светодиодов на передней панели• 5-канальная гальваническая развязка между входом, выходом и источником питания. | Входной сигналСигнал HART® двунаправленный | Входной ток0...20 mA, 4…20mA |
| Количество входов2 | Напряжение? 28 V DC | Падение напряжения? 1 В |
Описание
Преобразователь/делитель сигнала, Вход : 2 x 0(4) - 20 mA, Выход : 0(4)-20 mA, Подача питания также через реечную шину CH20M, Преобразователь сигнала с гальванической развязкой, HART®
Технические характеристики ACT20P-2CI-2CO-12-P-P 2514650000
| SIL согласно IEC 61508 | Нет |
|---|---|
| Выходной ток | 0…20 мА (если вход: 0…20 мА), 4…20 мА (если вход: 4…20 мА), HART® digital signal |
| Гарантия | 12 месяцев |
| Сведения об изделии | Двухканальный нерегулируемый развязывающий усилитель пост. тока ACT20P-2CI-2CO разделяет обычные аналоговые токовые сигналы от источника. Входной аналоговый токовый сигнал линейно преобразуется в выходной аналоговый токовый сигнал с обеспечением гальванической развязки. Источник питания гальванически развязан от входа и выхода (5-канальная развязка).Особенности• HART-совместимость для 0,5–2,5 кГц• Активные или пассивные миллиамперные сигнальные входы имеют полную гальваническую развязку.• Индикация рабочего состояния с помощью светодиодов на передней панели• 5-канальная гальваническая развязка между входом, выходом и источником питания. |
Вход
| Входной сигнал | Сигнал HART® двунаправленный |
|---|---|
| Входной ток | 0...20 mA, 4…20mA |
| Количество входов | 2 |
| Напряжение | ? 28 V DC |
| Падение напряжения | ? 1 В |
Выход
| Количество выходов | 2 |
|---|
Данные для применения в зоне Ех (ATEX)
| Обозначение | II 3 G Ex ec IIC T5 Gc |
|---|
Общие данные
| Конфигурация | нет |
|---|---|
| Напряжение питания | 20…30 В на клемме или через реечную шину CH20M |
Основные данные для заказа
| Исполнение | Преобразователь/делитель сигнала, Вход : 2 x 0(4) - 20 mA, Выход : 0(4)-20 mA, Подача питания также через реечную шину CH20M, Преобразователь сигнала с гальванической развязкой, HART® |
|---|---|
| Кол. | 1 Шт. |
| Номер для заказа | 2514650000 |
| Тип | ACT20P-2CI-2CO-12-P-P,активное, подключенное управление должно быть пассивным |
Размеры
| Диапазон размеров зажимаемых проводников, измерительное соединение, | 2,5 mm2 |
|---|---|
| Сечение подключаемого провода, одножильного, мин. | 0,2 mm2 |
| Сечение подключаемого проводника, однопроволочного, макс. | 2,5 mm2 |
Размеры и массы
| Высота | 127,1 мм |
|---|---|
| Высота (в дюймах) | 5,004 дюйм |
| Глубина | 113,7 мм |
| Глубина (дюймов) | 4,476 дюйм |
| Масса нетто | 140 g |
| Ширина | 12,5 мм |
| Ширина (в дюймах) | 0,492 дюйм |
Температуры
| Влажность | 5...95 % без появления конденсата |
|---|---|
| Влажность при рабочей температуре | 0...95 % (без появления конденсата) |
| Рабочая температура | -20 °C...60 °C |
| Температура хранения | -40 °C...85 °C |
