ACT20P-CI-CO-ILP-P 7760054357

Наличие: уточняйте

Weidmueller Производитель

Цена по запросу

Характеристики

SIL согласно IEC 61508Нет	Выходной ток0…20 мА (если вход: 0…20 мА), 4…20 мА (если вход: 4…20 мА)	Гальваническая развязка2-канальная гальваническая развязка
Гарантия12 месяцев	Импульсное перенапряжение, до3 кВ (1,2/50 мкс)	Напряжение развязки2 кВ, вход / выход / питание
Нормы по ЭМСEN 61010-1:2011, UL 61010-1, IEC61000-6-2, IEC 61000-6-4, IEC 60079-0, IEC 60079-7	Расчетное напряжение300 В	Сведения об изделииСтационарное пассивное устройство развязки ACT20P-CI-CO-ILP-S развязывает и преобразует стандартные аналоговые сигналы источников тока. Входной аналоговый токовый сигнал линейно преобразуется в выходной аналоговый токовый сигнал с обеспечением гальванической развязки. Устройство запитано от входного токового контура.Отличительные особенности• 2-проводная гальваническая развязка (одноканальное устройство) между входом, выходом и источником питания.

Все характеристики

Описание

Преобразователь/делитель сигнала, Вход : 0(4)-20 mA, (с питанием от петли), Выход : 0(4)-20 mA, Преобразователь сигнала с гальванической развязкой, С питанием от входной токовой петли

Технические характеристики ACT20P-CI-CO-ILP-P 7760054357

SIL согласно IEC 61508	Нет
Выходной ток	0…20 мА (если вход: 0…20 мА), 4…20 мА (если вход: 4…20 мА)
Гальваническая развязка	2-канальная гальваническая развязка
Гарантия	12 месяцев
Импульсное перенапряжение, до	3 кВ (1,2/50 мкс)
Напряжение развязки	2 кВ, вход / выход / питание
Нормы по ЭМС	EN 61010-1:2011, UL 61010-1, IEC61000-6-2, IEC 61000-6-4, IEC 60079-0, IEC 60079-7
Расчетное напряжение	300 В
Сведения об изделии	Стационарное пассивное устройство развязки ACT20P-CI-CO-ILP-S развязывает и преобразует стандартные аналоговые сигналы источников тока. Входной аналоговый токовый сигнал линейно преобразуется в выходной аналоговый токовый сигнал с обеспечением гальванической развязки. Устройство запитано от входного токового контура.Отличительные особенности• 2-проводная гальваническая развязка (одноканальное устройство) между входом, выходом и источником питания.

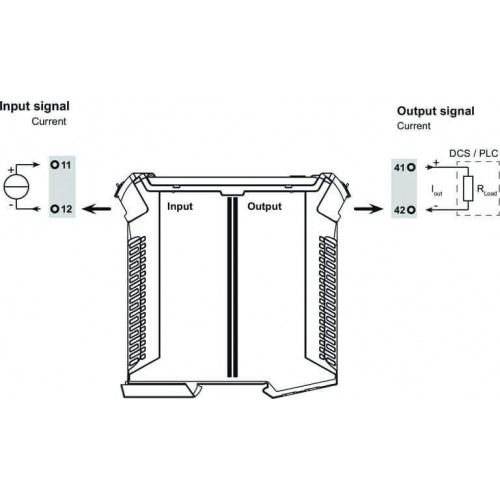

Вход

Входной ток	0(4)...20 мА токовая петля
Количество входов	1
Падение напряжения, токовый вход	3,8 В

Выход

Количество выходов	1
Ток полного сопротивления нагрузки	? 600 Ом

Данные для применения в зоне Ех (ATEX)

Обозначение	II 3 G Ex ec IIC T6 Gc

Общие данные

Время переходного процесса	? 1 ms
Конфигурация	нет
Напряжение питания	С питанием от токовой петли через вход 4…20 мА
Температурный коэффициент	? 100 ppm/K
Точность	<0,1 % конечной величины

Основные данные для заказа

Исполнение	Преобразователь/делитель сигнала, Вход : 0(4)-20 mA, (с питанием от петли), Выход : 0(4)-20 mA, Преобразователь сигнала с гальванической развязкой, С питанием от входной токовой петли
Кол.	1 Шт.
Номер для заказа	7760054357
Тип	ACT20P-CI-CO-ILP-P,активное, подключенное управление должно быть пассивным

Размеры

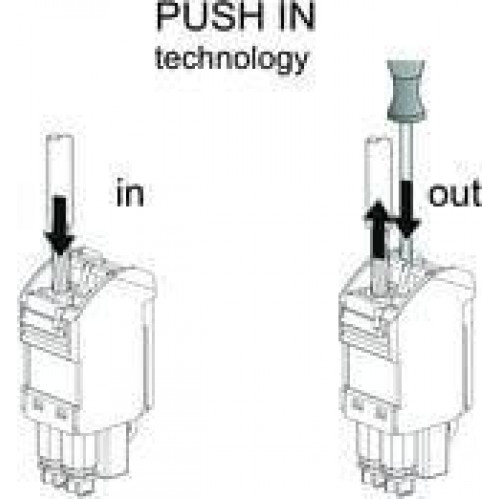

Диапазон размеров зажимаемых проводников, измерительное соединение,	2,5 mm2
Сечение подключаемого провода, одножильного, мин.	0,2 mm2
Сечение подключаемого проводника, однопроволочного, макс.	2,5 mm2

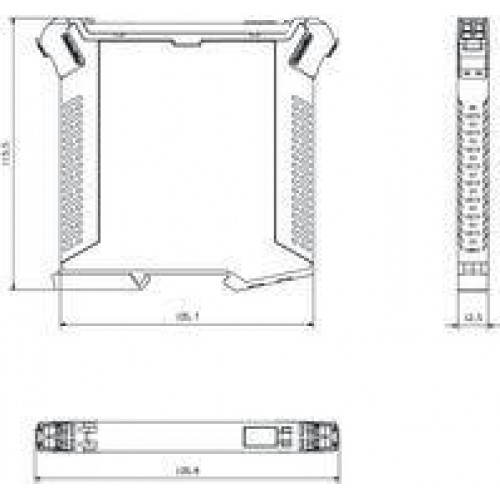

Размеры и массы

Высота	127,1 мм
Высота (в дюймах)	5,004 дюйм
Глубина	114 мм
Глубина (дюймов)	4,488 дюйм
Масса нетто	128 g
Ширина	12,5 мм
Ширина (в дюймах)	0,492 дюйм

Расчетные данные

Категория перенапряжения	III
Степень загрязнения	2

Температуры

Влажность	5...95 % без появления конденсата
Влажность при рабочей температуре	0...95 % (без появления конденсата)
Рабочая температура	-20 °C...60 °C
Температура хранения	-40 °C...85 °C
