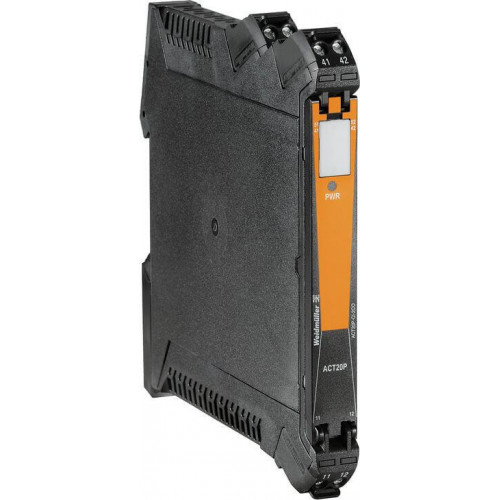

ACT20P-CI-VO-S 1540010000

Наличие: уточняйте

Weidmueller Производитель

Цена по запросу

Характеристики

SIL согласно IEC 61508Нет	Гальваническая развязка3-канальная гальваническая развязка, между входом / выходом / питанием	Гарантия12 месяцев
Импульсное перенапряжение, до4 кВ (1,2/50 мкс)	Испытательное напряжение0,3 kV	Напряжение развязки2 kV (Input /Output), 1 min, 50 Hz

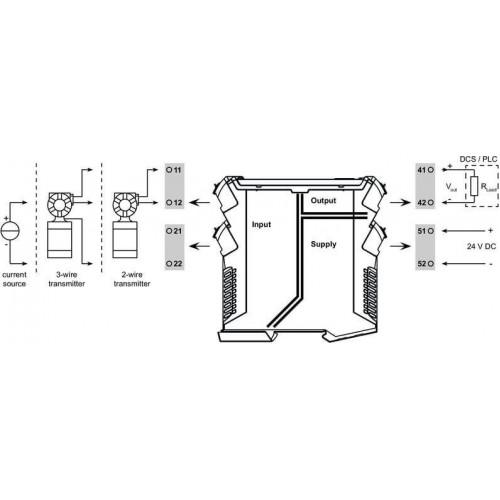

Нормы по ЭМСEN 61326-1	Сведения об изделииФиксированный повторитель пост. тока ACT20P-CI-CO развязывает обычные аналоговые сигналы от источника питания либо от 2- или 3-проводного датчика. Входной аналоговый сигнал линейно преобразуется в выходной аналоговый сигнал с обеспечением гальванической развязки. Источник питания гальванически развязан от входа и выхода (3-проводная развязка).Отличительные особенности• Активные или пассивные миллиамперные токовые сигнальные входы с полной гальванической развязкой.• Индикация рабочего состояния с помощью светодиода на передней панели.• 3-проводная гальваническая развязка между входом, выходом и источником питания	Входной сигнал2-/3-wire transmitter, Источник тока

Все характеристики

Описание

Преобразователь/делитель сигнала, Вход : 0(4)-20 mA, Выход : 0-10 V, Преобразователь сигнала с гальванической развязкой

ACT20P: гибкое решение

• Точные преобразователи сигналов с широкими функциональными возможностями

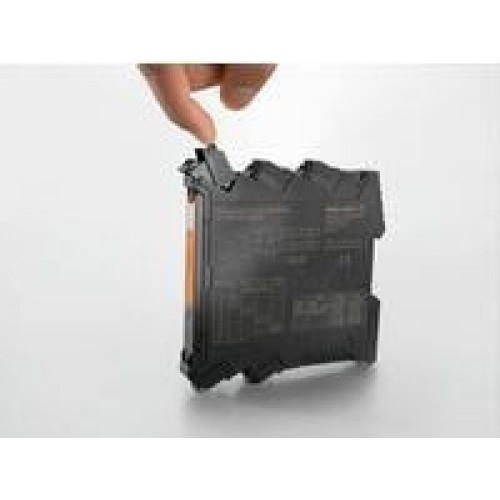

• Разъединяющие рычажки для удобства работы

Технические характеристики ACT20P-CI-VO-S 1540010000

SIL согласно IEC 61508	Нет
Гальваническая развязка	3-канальная гальваническая развязка, между входом / выходом / питанием
Гарантия	12 месяцев
Импульсное перенапряжение, до	4 кВ (1,2/50 мкс)
Испытательное напряжение	0,3 kV
Напряжение развязки	2 kV (Input /Output), 1 min, 50 Hz
Нормы по ЭМС	EN 61326-1
Сведения об изделии	Фиксированный повторитель пост. тока ACT20P-CI-CO развязывает обычные аналоговые сигналы от источника питания либо от 2- или 3-проводного датчика. Входной аналоговый сигнал линейно преобразуется в выходной аналоговый сигнал с обеспечением гальванической развязки. Источник питания гальванически развязан от входа и выхода (3-проводная развязка).Отличительные особенности• Активные или пассивные миллиамперные токовые сигнальные входы с полной гальванической развязкой.• Индикация рабочего состояния с помощью светодиода на передней панели.• 3-проводная гальваническая развязка между входом, выходом и источником питания

Вход

Входной сигнал	2-/3-wire transmitter, Источник тока
Входной ток	0...20 mA, 4…20mA
Количество входов	1
Падение напряжения	? 1 В
Питание датчика	> 17 В DC при 20 мА

Выход

Выходное напряжение, замечание	0–10 В (если вход 0–20 мА), 2–10 В (если вход 4–20 мА)
Количество выходов	1
Сопротивление нагрузки, напряжение	? 600 k?
Ток полного сопротивления нагрузки	? 550 Ом

Данные для применения в зоне Ех (ATEX)

Обозначение	II 3 G Ex ec IIC T5 Gc

Общие данные

Время переходного процесса	? 0,5 ms
Конфигурация	нет
Напряжение питания	20…30 V DC
Потребляемый ток	?60 mA (24V power supply, 20mA output)
Температурный коэффициент	80 ppm/K
Точность	±0,1 % FSR макс., 0,05 % тип FSR.

Основные данные для заказа

Исполнение	Преобразователь/делитель сигнала, Вход : 0(4)-20 mA, Выход : 0-10 V, Преобразователь сигнала с гальванической развязкой
Кол.	1 Шт.
Номер для заказа	1540010000
Тип	ACT20P-CI-VO-S,активное, подключенное управление должно быть пассивным

Размеры

Диапазон размеров зажимаемых проводников, измерительное соединение,	0,6 mm2

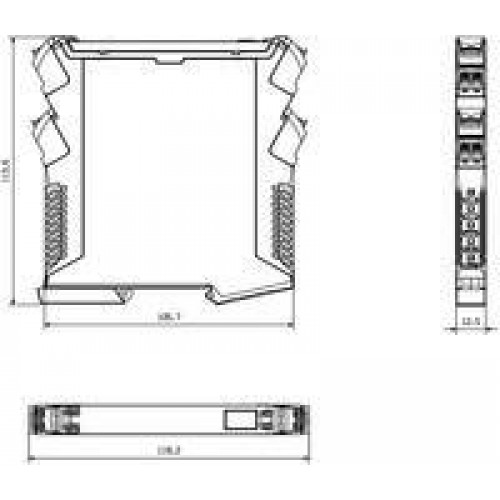

Размеры и массы

Высота	117,2 мм
Высота (в дюймах)	4,614 дюйм
Глубина	113,7 мм
Глубина (дюймов)	4,476 дюйм
Масса нетто	147 g
Ширина	12,5 мм
Ширина (в дюймах)	0,492 дюйм

Расчетные данные

Категория перенапряжения	III
Степень загрязнения	2

Температуры

Влажность	5...95 % без появления конденсата
Влажность при рабочей температуре	0...95 % (без появления конденсата)
Рабочая температура	-20 °C...60 °C
Температура хранения	-40 °C...85 °C
