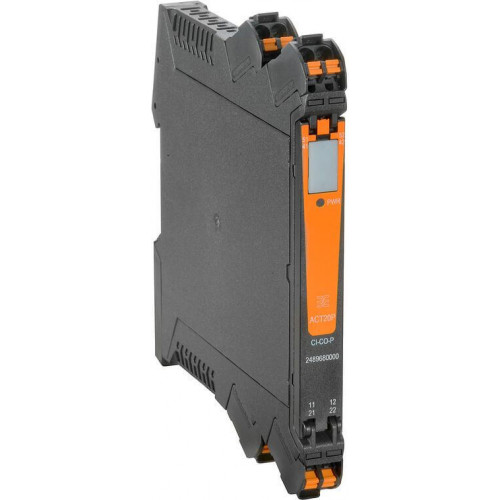

ACT20P-PRO DCDC II-24-P 2816700000

Наличие: уточняйте

Weidmueller Производитель

Цена по запросу

Характеристики

SIL согласно IEC 61508Нет	Выходной токрегулируемый, 0...±20 мА	Гальваническая развязка3-канальная гальваническая развязка, между входом / выходом / питанием
Гарантия12 месяцев	Значение показанияизмеренное значение тока, Данные конфигурации	Импульсное перенапряжение, до5 кВ (1,2/50 мкс)
Индикация состоянияЗеленый светодиод	Напряжение развязки4 кВэфф., вход/выход/блок питания	Нормы по ЭМСEN 60079-0, EN 60079-15, EN 61010-1, EN 61140, EN 61326-1, UL 61010-1, SN29500 for MTBF

Все характеристики

Описание

Аналоговый преобразователь сигналов, Питание 24 В пост. тока, Вход : I/U универсальный, Выход : I/U универсальный

Технические характеристики ACT20P-PRO DCDC II-24-P 2816700000

SIL согласно IEC 61508	Нет
Выходной ток	регулируемый, 0...±20 мА
Гальваническая развязка	3-канальная гальваническая развязка, между входом / выходом / питанием
Гарантия	12 месяцев
Значение показания	измеренное значение тока, Данные конфигурации
Импульсное перенапряжение, до	5 кВ (1,2/50 мкс)
Индикация состояния	Зеленый светодиод
Напряжение развязки	4 кВэфф., вход/выход/блок питания
Нормы по ЭМС	EN 60079-0, EN 60079-15, EN 61010-1, EN 61140, EN 61326-1, UL 61010-1, SN29500 for MTBF
Расчетное напряжение	600 В
Сведения об изделии	Универсально конфигурируемый развязывающий усилитель пост. тока ACT20P-PRO DCDC II разделяет и преобразует аналоговые сигналы. Входной аналоговый сигнал (ток или напряжение) линейно преобразуется в выходной аналоговый сигнал (ток или напряжение) с обеспечением гальванической развязки. Источник питания гальванически развязан от входа и выхода (3-канальная развязка).Особенности• Универсальный широкодиапазонный источник напряжения• Универсальное конфигурирование посредством DIP-переключателя или светодиодного дисплея с использованием кнопок управления• Активный или пассивный сигнальный выход• Индикация рабочего состояния с помощью светодиодов на передней панели• 3-канальная гальваническая развязка между входом, выходом и источником питания.

Вход

Входное сопротивление, напряжение	приблиз. 1 мОм
Входное сопротивление, ток	<5 mA: approx. 100 ?; >5 mA: approx. 5 ?
Входной ток	возможность конфигурирования, ± 0.1mA...± 100 mA

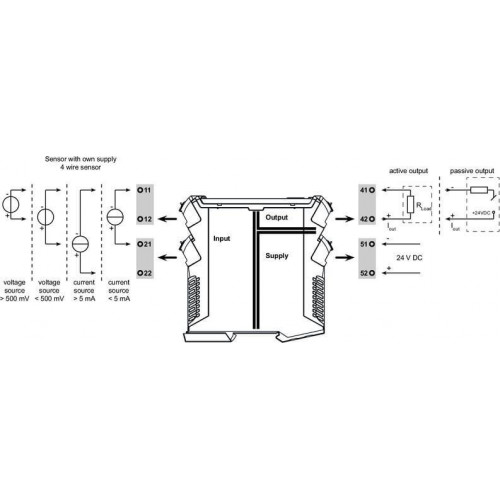

Датчик	4- wire sensor (with own power supply)
Количество входов	1
Напряжение	возможность конфигурирования, ±40 mV…±300 V, мин. диапазон измерений 40 мВ

Выход

Выходное напряжение, замечание	0...±10 В
Напряжение смещения	<10 мВ
Предельная частота (-3 дБ)	> 10 kHz/ <10 Hz
Сопротивление нагрузки, напряжение	? 1 кОм
Ток полного сопротивления нагрузки	? 600 Ом
Ток смещения	20 мкА

Данные для применения в зоне Ех (ATEX)

Обозначение	II 3 G Ex nA IIC T4 Gc

Общие данные

Время переходного процесса	?50 µs

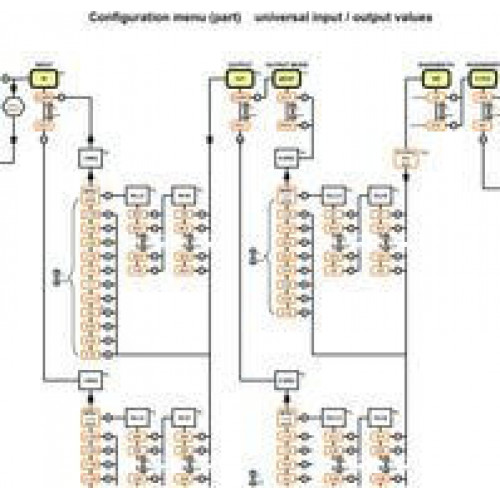

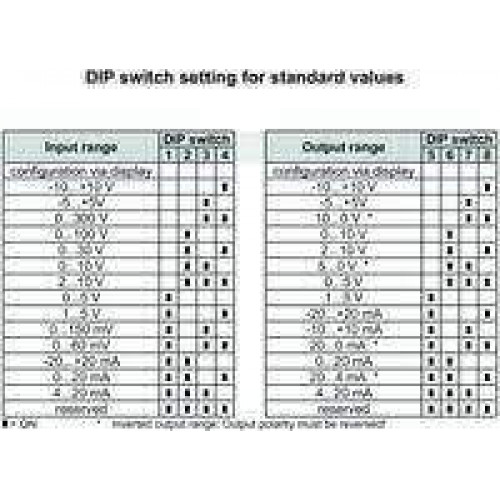

Конфигурация	DIP-переключатель, или посредством дисплея и кнопок
Напряжение питания	24 V DC (-20% / +30%)
Потребляемая мощность	?2.3 W
Температурный коэффициент	?0,01% des Messbereichs/°C
Точность	< 0,05% диапазона измерения

Основные данные для заказа

Исполнение	Аналоговый преобразователь сигналов, Питание 24 В пост. тока, Вход : I/U универсальный, Выход : I/U универсальный
Кол.	1 Шт.
Номер для заказа	2816700000
Тип	ACT20P-PRO DCDC II-24-P,активный (как источник тока) или пассивный (как сток тока), подключенное управление может быть активным/пассивным

Размеры

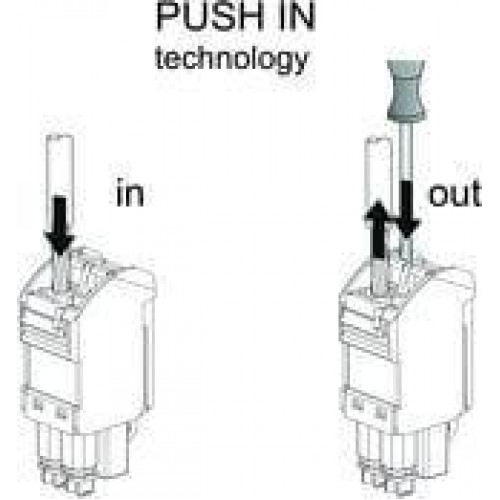

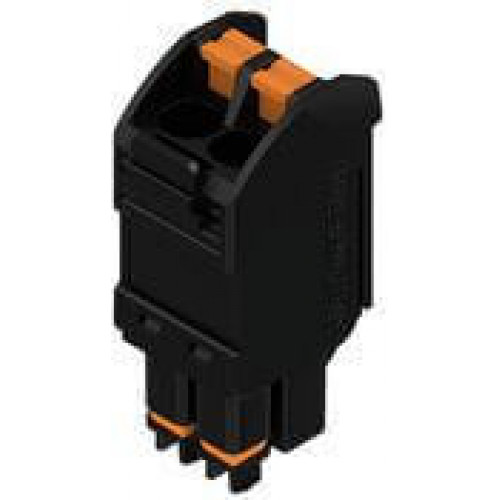

Диапазон размеров зажимаемых проводников, измерительное соединение,	2,5 mm2
Сечение подключаемого провода, одножильного, мин.	0,5 mm2
Сечение подключаемого проводника, однопроволочного, макс.	2,5 mm2

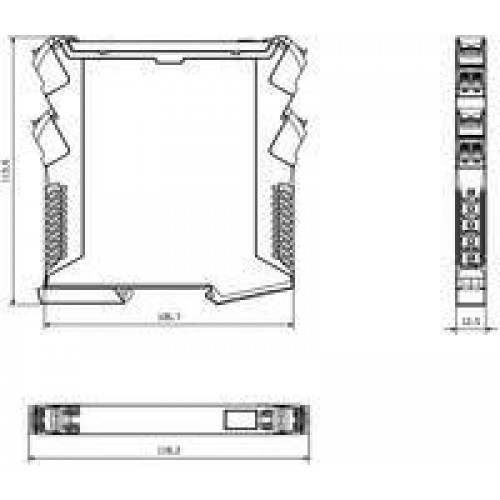

Размеры и массы

Высота	119,5 мм
Высота (в дюймах)	4,705 дюйм
Глубина	113,7 мм
Глубина (дюймов)	4,476 дюйм
Масса нетто	130 g
Ширина	12,5 мм
Ширина (в дюймах)	0,492 дюйм

Расчетные данные

Категория перенапряжения	II
Степень загрязнения	2

Температуры

Влажность при рабочей температуре	0...95 % (без появления конденсата)
Рабочая температура	-20 °C...60 °C
