ACT20P-UI-2RCO-AC-S 1238910000
Характеристики
| MTBF180 a | SIL согласно IEC 61508Нет | Гальваническая развязкаразмыкатель на 4 направления;, Вход для питания/Тревожное оповещение 1/Тревожное оповещение 2, да, между входом / выходом / питанием |
| Гарантия12 месяцев | Импульсное перенапряжение, до4 кВ (1,2/50 мкс) | Испытательное напряжение0,3 kV |
| Коммутационное перенапряжение пост. тока, макс.110 V | Макс. коммутируемое напряжение, AC250 V | Напряжение развязки4 кВ (вход/выход) |
Описание
Контроль предельных значений, Вход : универсальный U, I, R,ϑ, Выход : 2 x реле, Вход: температура, R, U, I, Релейный выход, Питание 90...264 В перем. тока

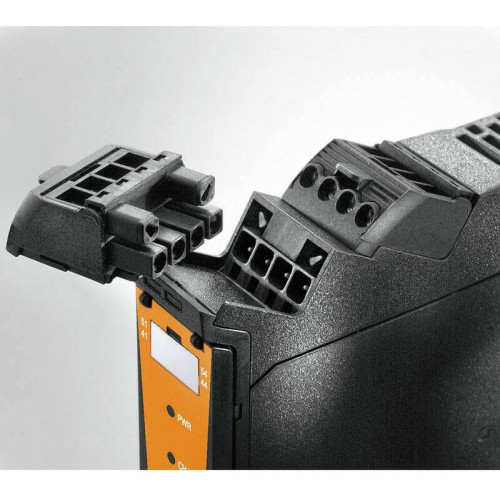

ACT20P: гибкое решение
• Точные преобразователи сигналов с широкими функциональными возможностями
• Разъединяющие рычажки для удобства работы
Технические характеристики ACT20P-UI-2RCO-AC-S 1238910000
| MTBF | 180 a |
|---|---|
| SIL согласно IEC 61508 | Нет |
| Гальваническая развязка | размыкатель на 4 направления;, Вход для питания/Тревожное оповещение 1/Тревожное оповещение 2, да, между входом / выходом / питанием |
| Гарантия | 12 месяцев |
| Импульсное перенапряжение, до | 4 кВ (1,2/50 мкс) |
| Испытательное напряжение | 0,3 kV |
| Коммутационное перенапряжение пост. тока, макс. | 110 V |
| Макс. коммутируемое напряжение, AC | 250 V |
| Напряжение развязки | 4 кВ (вход/выход) |
| Номинальный ток переключения | 200mA @ 110Vdc, 6A @ 24Vdc / 240Vac |
| Нормы по ЭМС | EN 61326-1 |
| Расчетное напряжение | 300 Вэфф. |

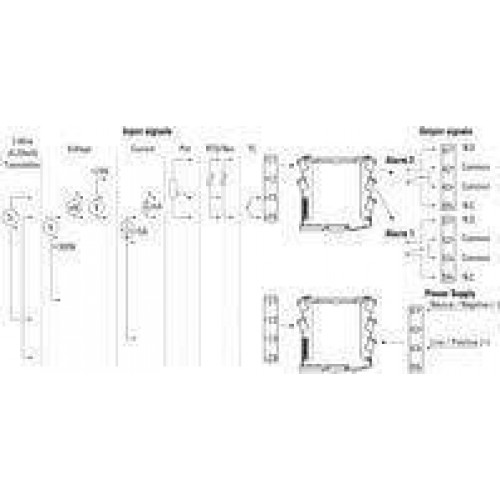

| Сведения об изделии | Устройства семейства ACT20P-UI-2RCO-XX-x регистрируют ток, напряжение, сигналы потенциометров и датчиков температуры (мА, А, мВ, В, потенциометр, RTD и TC). Они имеют два независимых релейных выхода, которые выдают аварийный сигнал, когда уровни становятся выше или ниже предварительно заданных пределов.Особенности• Конфигурирование и диагностика с помощью программного обеспечения FDT/DTM "WI-Manager".• Ручное конфигурирование на устройстве выполняется посредством светодиодного дисплея с использованием кнопок и поворотных регуляторов.• Двухканальный пороговый усилитель обеспечивает различные функции аварийной сигнализации: сигнализация по диапазону, задержка сигнализации, обнаружение обрыва провода, гистерезис и сигнализация по верхнему / нижнему пределу.• Активные или пассивные сигнальные входы для RTD, TC, потенциометра, напряжения и тока имеют полную гальваническую развязку.• Дистанционная диагностика: уведомление об ошибках (например, обрывах кабелей) с помощью реле состояния.• Индикация рабочего состояния и состояния реле с помощью светодиодов на передней панели.• 4-канальная гальваническая развязка между входом, выходом и источником питания. |
| Функция аварийной сигнализации | возможность конфигурирования, Верхнее и нижнее предельные значения, диапазон, Задержка аварийной сигнализации: 0…99 с, Гистерезис с возможностью регулировки, auto / manual reset |
| Цифровые выходы | 2 |
| Частота коммутаций, макс. | 20 Hz |
Вход
| Влияние сопротивления кабеля датчика | 5 ? @ RTD- Kabel |
|---|---|
| Входное сопротивление, напряжение | 2 МОм, > 10 МОм |
| Входное сопротивление, ток | 40 Ом |
| Входной ток | возможность конфигурирования, ± 25 mA DC, ±5 A DC |
| Датчик | RTD (2,3-wire): Pt100, Pt200, Pt1000, Ni120, Cu10, Thermocouples: B, E, J, K, L, N, R, S, T,U |
| Количество входов | 1 |
| Компенсация длины линии | <±0,002 Ом на резистивное сопротивление кабеля |
| Напряжение | возможность конфигурирования, ±150 mV DC, ± 600mV DC, ±30 V DC, ±300 V DC |
| Питание датчика | 0,1 мА/0,05 мА (в зависимости от диапазона измерений) с кабелем RTD, 24 В (с петлей 4-20 мА) |
| Потенциометр | 1.2…500 k? |
| Сопротивление | 0…10 k?, 0…12 k?, 0…15 k? |
| Температура в области входа | B: +100…+1820 °C, E: -270…+1000 °C, J: (-210…+1200 °C), K: -270…+1372 °C, L: +100…+900 °C, N: (-180…+1300 °C), R: -50…+1768 °C, S: -50…+1768 °C, T: -270…+400 °C, U: -200…+600 °C |
Выход
| Количество выходов | 2 |
|---|
Общие данные
| Время переходного процесса | 450 ms |
|---|---|
| Долговременный дрейф | 0,1 %/10 000 ч |
| Конфигурация | с программным обеспечением FDT/DTM, или посредством 7-сегментного дисплея, кнопок и поворотного регулятора на самом устройстве, Требуется конфигурационный адаптер 8978580000 CBX200 USB |
| Напряжение питания | 90…264 V AC |
| Ошибка компенсации охлаждения | ±2,0 °C при -20 -70 °C |
| Потребляемая мощность | ? 3.5 Вт, < 2 Вт |
| Температурный коэффициент | <0,02 °C диапазона измерения/°C, 350 ppm/K |
| Точность | < 0,1% диапазона измерения |
| Точность повторения | ± 0,05 % от предельного значения диапазона измерения |
Основные данные для заказа
| Исполнение | Контроль предельных значений, Вход : универсальный U, I, R,?, Выход : 2 x реле, Вход: температура, R, U, I, Релейный выход, Питание 90...264 В перем. тока |
|---|---|
| Кол. | 1 Шт. |
| Номер для заказа | 1238910000 |
| Тип | ACT20P-UI-2RCO-AC-S |
Размеры
| Диапазон размеров зажимаемых проводников, измерительное соединение, | 2,5 mm2 |
|---|
Размеры и массы
| Высота | 119,2 мм |
|---|---|
| Высота (в дюймах) | 4,693 дюйм |
| Глубина | 113,6 мм |
| Глубина (дюймов) | 4,472 дюйм |
| Масса нетто | 223 g |
| Ширина | 22,5 мм |
| Ширина (в дюймах) | 0,886 дюйм |
Расчетные данные
| Категория перенапряжения | III |
|---|---|
| Степень загрязнения | 2 |
Температуры
| Влажность | 10...90 % (без появления конденсата) |
|---|---|
| Влажность при рабочей температуре | 0...95 % (без появления конденсата) |
| Рабочая температура | -20 °C...65 °C |
| Температура хранения | -20 °C...70 °C |
