ACT20P-UI-AO-DO-LP 1453210000
Характеристики
| SIL согласно IEC 61508Нет | Вывод сигналапрямой или инвертированный | Выходной ток4...20 мА (токовая петля) |
| Гальваническая развязка2-канальная гальваническая развязка, между входом / выходом | Гарантия12 месяцев | Гистерезис? 0,1% FS |
| Импульсное перенапряжение, до4 кВ (1,2/50 мкс) | Количество аналоговых выходов1 | Напряжение развязки3,51 кВ между входом и выходом |
Описание
Контроль предельных значений, Вход : универсальный U, I, R,ϑ, Выход : 4-20 mA, (с питанием от петли), Транзистор (сигнализация)
Технические характеристики ACT20P-UI-AO-DO-LP 1453210000
| SIL согласно IEC 61508 | Нет |
|---|---|
| Вывод сигнала | прямой или инвертированный |
| Выходной ток | 4...20 мА (токовая петля) |
| Гальваническая развязка | 2-канальная гальваническая развязка, между входом / выходом |
| Гарантия | 12 месяцев |
| Гистерезис | ? 0,1% FS |
| Импульсное перенапряжение, до | 4 кВ (1,2/50 мкс) |
| Количество аналоговых выходов | 1 |
| Напряжение развязки | 3,51 кВ между входом и выходом |
| Номинальное напряжение переключения | ? 30 V DC |
| Номинальный ток переключения | 20 мА |
| Расчетное напряжение | 300 Вэфф. |

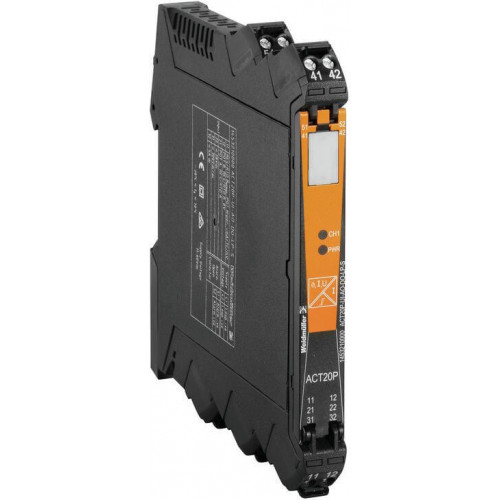

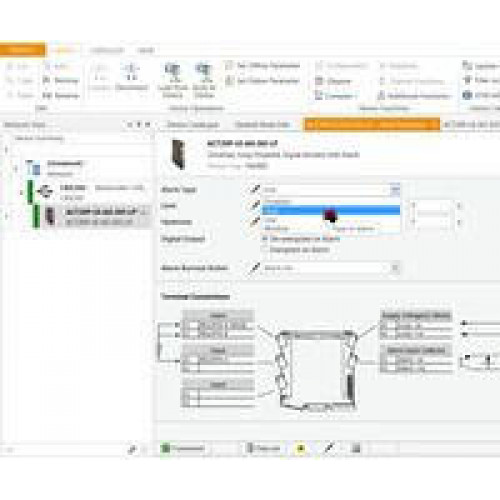

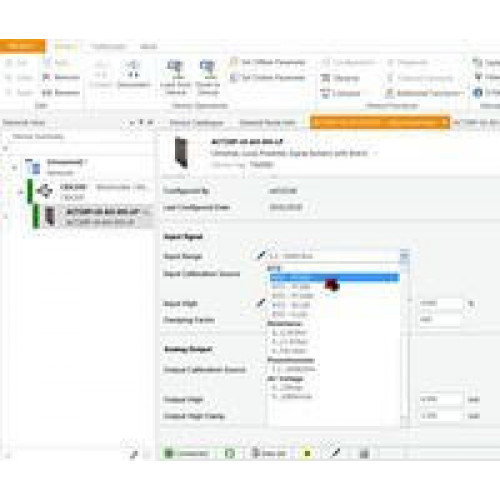

| Сведения об изделии | ACT20P-UI-AO-DO-LP-X преобразует и развязывает сигналы тока, напряжения, потенциометра и датчика температуры (мА, A, мВ, В, потенциометр, RTD и TC). Функция передачи между входом и выходом может быть задана через программу конфигурирования или с помощью предварительно определенных функций (x0,5, x, x2) или через независимо определяемую таблицу значений функции. Устройство запитано от выходного токового контура.Отличительные особенности• Конфигурирование и контроль осуществляются с помощью программного обеспечения FDT/DTM «WI-Manager».• Активные и пассивные сигнальные входы для RTD, TC, потенциометра, напряжения и тока (мВ, В, мА) имеют полную гальваническую развязку.• Вход сигнала TC имеет внутреннюю компенсацию холодного спая.• Выход тревожных оповещений (например: контроля пределов, обнаружения ошибки температуры и других параметров.)• 3-проводная гальваническая развязка между входом, выходом, питанием и выходом тревожных оповещений. |
| Функция аварийной сигнализации | возможность конфигурирования, Верхнее и нижнее предельные значения, диапазон, Задержка аварийной сигнализации: 0…99 с |
| Цифровые выходы | 1 |
Вход
| Влияние сопротивления кабеля датчика | 5 ? @ RTD- Kabel |
|---|---|
| Входное сопротивление, напряжение | > 10 MОм @ 600 мВ, 2 МОм |
| Входное сопротивление, ток | 40 Ом |
| Входной ток | возможность конфигурирования, ± 5 А пост. тока (мин. диапазон измерений 0,5 А) |
| Датчик | PT100 (2-/3-проводной), PT1000 (2-/3-проводной), PT200, N120, Cu 10, Термопары: B, E, J, K, L, N, R, S, T, U |
| Количество входов | 1 |
| Компенсация длины линии | <±0,002 Ом на резистивное сопротивление кабеля |
| Напряжение | возможность конфигурирования, ± 150 мВ пост. тока (мин. диапазон измерений 15 мВ), ± 600 мВ пост. тока (мин. диапазон измерений 50 мВ), ± 12 В пост. тока (мин. диапазон измерений 1 В), ± 28 В пост. тока (мин. диапазон измерений 2 В), ± 300 В пост. тока (мин. диапазон измерений 100 В), 0…300 V AC |
| Питание датчика | 0,1 мА/0,05 мА (в зависимости от диапазона измерений) с кабелем RTD |
| Потенциометр | 1.2…500 k? |
| Сопротивление | 0…750 ?, 0…1.5 k?, 0…12 k? |
| Температура в области входа | CU10: -100…+260 °C, Ni120: -80 °C…+320 °C, PT100 / 200 / 1000: -200 °C…+850 °C, B: +100…+1820 °C, E: -270…+1000 °C, J: -270…+1200 °C, K: -270…+1372 °C, L: +100…+900 °C, N: -180…+1300 °C, R: -50…+1768 °C, S: -50…+1768 °C, T: -270…+400 °C, U: -200…+600 °C |
Выход
| Ток полного сопротивления нагрузки | ? 600 Ом |
|---|
Общие данные
| Время переходного процесса | 450 ms |
|---|---|

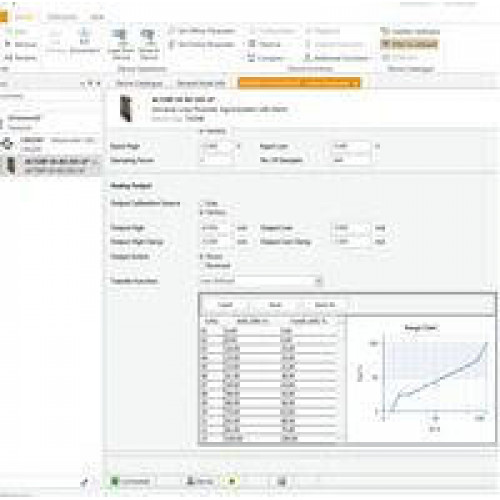

| Конфигурация | с программным обеспечением FDT/DTM, Требуется конфигурационный адаптер 8978580000 CBX200 USB |
| Напряжение питания | С питанием от выходного контура, (10…45 В) |
| Ошибка компенсации охлаждения | ±1,0 °C при -20 °C - 65 °C |
| Температурный коэффициент | <0,02 °C диапазона измерения/°C |
| Точность | < 0,1% диапазона измерения |
Основные данные для заказа
| Исполнение | Контроль предельных значений, Вход : универсальный U, I, R,?, Выход : 4-20 mA, (с питанием от петли), Транзистор (сигнализация) |
|---|---|
| Кол. | 1 Шт. |
| Номер для заказа | 1453210000 |
| Тип | ACT20P-UI-AO-DO-LP,пассивное, подключенное управление должно быть активным,Универсальный усилитель сигнала с гальванической развязкой, термопара, термометр сопротивления |
Размеры
| Диапазон размеров зажимаемых проводников, измерительное соединение, | 2,5 mm2 |
|---|
Размеры и массы
| Высота | 119,2 мм |
|---|---|
| Высота (в дюймах) | 4,693 дюйм |
| Глубина | 113,6 мм |
| Глубина (дюймов) | 4,472 дюйм |
| Масса нетто | 180 g |
| Ширина | 12,5 мм |
| Ширина (в дюймах) | 0,492 дюйм |
Расчетные данные
| Категория перенапряжения | III |
|---|---|
| Степень загрязнения | 2 |
Температуры
| Влажность | 10...90 % (без появления конденсата) |
|---|---|
| Влажность при рабочей температуре | 0...95 % (без появления конденсата) |
| Рабочая температура | -20 °C...60 °C |
| Температура хранения | -20 °C...70 °C |
