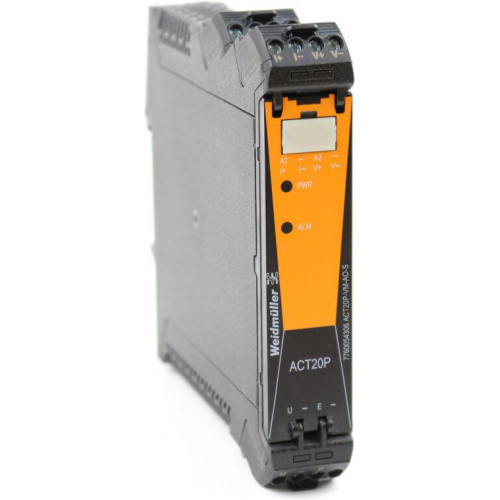

ACT20P-VM-AO-S 7760054306
Характеристики
| MTTF140 a | SIL согласно IEC 61508Нет | Выходной ток0...20 мА, 4...20 мА |
| Гальваническая развязка3-канальная гальваническая развязка, между входом / выходом / питанием | Гарантия12 месяцев | Импульсное перенапряжение, до4 кВ (1,2/50 мкс), вход / выход, 4 кВ (1,2/50 мкс), вход / питание, 2,5 кВ (1,2/50 мкс), выход / питание |
| Напряжение развязки1,5 кВ перем. тока, выход / питание, 2 кВ перем. тока, вход / выход, 2 кВ перем. тока, вход / питание | Нормы по ЭМСIEC 61000-6 /-2, IEC 61000-6-4, IEC 61326-1 | Расчетное напряжение600 В, вход / выход, 600 В, вход / питание, 300 В, выход / питание |
Описание
Преобразователь/делитель сигнала, Вход : Напряжение пост./перем. тока, 0...600 V DC, 0…440 V AC, Выход : 0-10 V, 0(4)-20 mA, Преобразователь сигнала с гальванической развязкой
Технические характеристики ACT20P-VM-AO-S 7760054306
| MTTF | 140 a |
|---|---|
| SIL согласно IEC 61508 | Нет |
| Выходной ток | 0...20 мА, 4...20 мА |
| Гальваническая развязка | 3-канальная гальваническая развязка, между входом / выходом / питанием |
| Гарантия | 12 месяцев |
| Импульсное перенапряжение, до | 4 кВ (1,2/50 мкс), вход / выход, 4 кВ (1,2/50 мкс), вход / питание, 2,5 кВ (1,2/50 мкс), выход / питание |
| Напряжение развязки | 1,5 кВ перем. тока, выход / питание, 2 кВ перем. тока, вход / выход, 2 кВ перем. тока, вход / питание |
| Нормы по ЭМС | IEC 61000-6 /-2, IEC 61000-6-4, IEC 61326-1 |
| Расчетное напряжение | 600 В, вход / выход, 600 В, вход / питание, 300 В, выход / питание |
| Сведения об изделии | Аналоговый преобразователь напряжения ACT20P-VM-AO-S измеряет напряжение постоянного или переменного тока. Входной аналоговый сигнал линейно преобразуется в выходной аналоговый сигнал (ток или напряжение) с обеспечением гальванической развязки.Отличительные особенности• Конфигурирование и контроль осуществляются с помощью программного обеспечения FDT/DTM «WI-Manager».• Сигнал тревожного оповещения и выключение по нему после превышения предельных значений или обратной полярности входного напряжения постоянного тока• Индикация рабочего состояния с помощью светодиода на передней панели• 3-проводная гальваническая развязка между входом, выходом и источником питания. |
Вход
| Входное сопротивление | 1 M?±5% |
|---|---|
| Входной сигнал | UDC, UПерем. ток Эффективное значение (только синусоида), 40…60 Гц |
| Количество входов | 1 |
| Напряжение | 0…30 V DC, 0…60 V DC, 0…150 V DC, 0…300 V DC, 0…440 V DC, 0…660 V DC, 0…60 V AC, 0…144 V AC, 0…300 V AC, 0…440 V AC, возможность конфигурирования |
Выход
| Выходное напряжение, замечание | 0...10 V |
|---|---|
| Количество выходов | 1 |
| Сопротивление нагрузки, напряжение | ? 10 кОм |
| Ток полного сопротивления нагрузки | ? 500 Ом |
Общие данные
| Время переходного процесса | < 300 мс |
|---|---|
| Конфигурация | с программным обеспечением FDT/DTM, Требуется конфигурационный адаптер 8978580000 CBX200 USB |
| Напряжение питания | 24…240 VUC (±10%) |
| Потребляемая мощность | ? 100 mA @ 24 VDC, ? 120mA @ 24V AC |
| Температурный коэффициент | ? 200 ppm/K |
| Точность | 0,5 % FSR |
Основные данные для заказа
| Исполнение | Преобразователь/делитель сигнала, Вход : Напряжение пост./перем. тока, 0...600 V DC, 0…440 V AC, Выход : 0-10 V, 0(4)-20 mA, Преобразователь сигнала с гальванической развязкой |
|---|---|
| Кол. | 1 Шт. |
| Номер для заказа | 7760054306 |
| Тип | ACT20P-VM-AO-S,активное, подключенное управление должно быть пассивным |
Размеры
| Диапазон размеров зажимаемых проводников, измерительное соединение, | 1,5 mm2 |
|---|

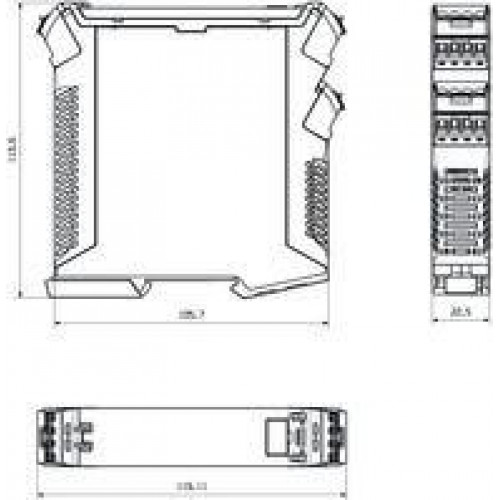

Размеры и массы
| Высота | 119,2 мм |
|---|---|
| Высота (в дюймах) | 4,693 дюйм |
| Глубина | 114,3 мм |
| Глубина (дюймов) | 4,5 дюйм |
| Масса нетто | 110 g |
| Ширина | 22,5 мм |
| Ширина (в дюймах) | 0,886 дюйм |
Расчетные данные
| Категория перенапряжения | III |
|---|---|
| Степень загрязнения | 2 |
Температуры
| Влажность | 5...95 % без появления конденсата |
|---|---|
| Влажность при рабочей температуре | 0...95 % (без появления конденсата) |
| Рабочая температура | -20 °C...60 °C |
| Температура хранения | -40 °C...85 °C |
