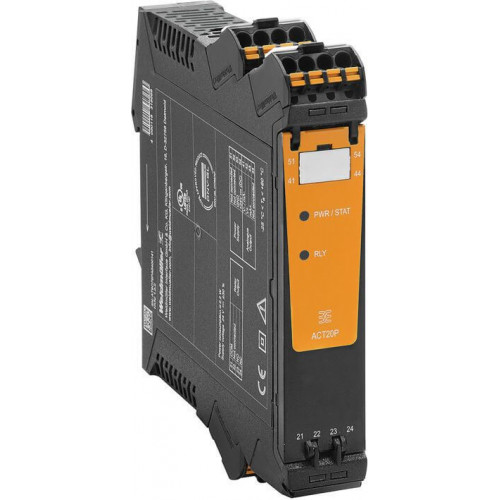

ACT20P-VMR-3PH-ILP-H-P 7760054361

Наличие: уточняйте

Weidmueller Производитель

Цена по запросу

Характеристики

SIL согласно IEC 61508Нет	Гальваническая развязка2-канальная гальваническая развязка, между входом / выходом, да, между входом / выходом / питанием	Гарантия12 месяцев
Гистерезис5 % при фазовой асимметрии	Задержка включения0…10 s, возможность конфигурирования	Импульсное перенапряжение, до6 kV (input - output), 4 kV (output 1- output 2), 1.2/50 µs
Испытательное напряжение0,5 kV	Коммутационное перенапряжение пост. тока, макс.30 V	Макс. коммутируемое напряжение, AC250 V

Все характеристики

Описание

Контроль предельных значений, Вход : 180…500 V AC, Выход : 2 x реле, Вход: 3-фазное напряжение, Релейный выход

Технические характеристики ACT20P-VMR-3PH-ILP-H-P 7760054361

SIL согласно IEC 61508	Нет
Гальваническая развязка	2-канальная гальваническая развязка, между входом / выходом, да, между входом / выходом / питанием
Гарантия	12 месяцев
Гистерезис	5 % при фазовой асимметрии
Задержка включения	0…10 s, возможность конфигурирования
Импульсное перенапряжение, до	6 kV (input - output), 4 kV (output 1- output 2), 1.2/50 µs
Испытательное напряжение	0,5 kV
Коммутационное перенапряжение пост. тока, макс.	30 V
Макс. коммутируемое напряжение, AC	250 V
Напряжение развязки	2 кВ, вход / выход / питание
Нормы по ЭМС	EN 61326-1
Проходной	регулируется, МИН. = 50…100% х UНоминальное входное напряжение (сигнализация при пониженном напряжении), МАКС. = 70…120% х UНоминальное входное напряжение (сигнализация при повышенном напряжении)
Расчетное напряжение	600 VAC (input - output), 300 VAC (output 1 - output 2)

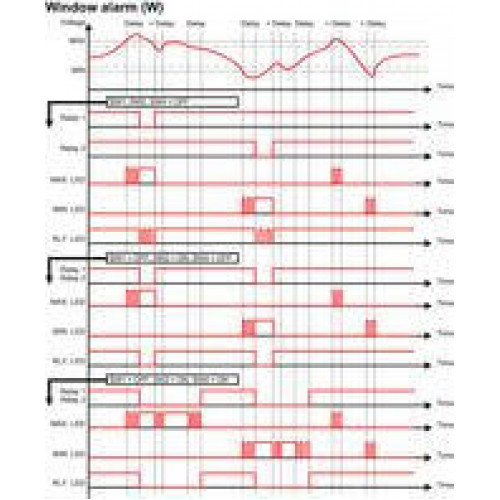

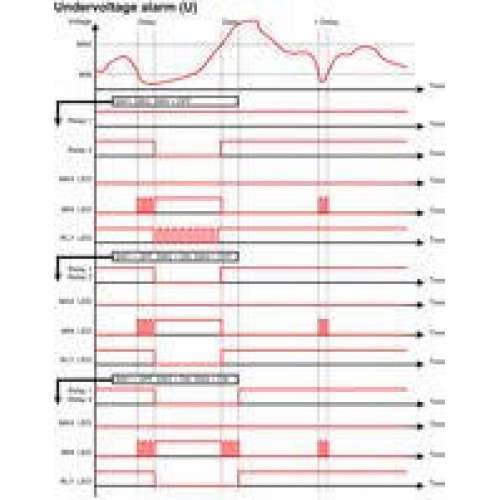

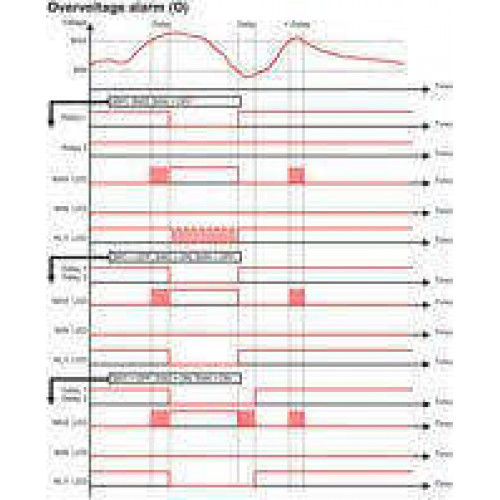

Функция аварийной сигнализации	Верхнее и нижнее предельные значения, диапазон, Возможность активации функции удержания, Фазовая ошибка, Последовательность фаз, Асимметричность, Задержка аварийной сигнализации: 0…10 с
Цифровые выходы	2
Частота коммутаций, макс.	20 Hz

Вход

Входное сопротивление, напряжение	?1,8M?
Количество входов	1
Напряжение	180…500 VAC

Выход

Количество выходов	2

Общие данные

Время переходного процесса	? 100 мс
Долговременный дрейф	0,1 %/10 000 ч

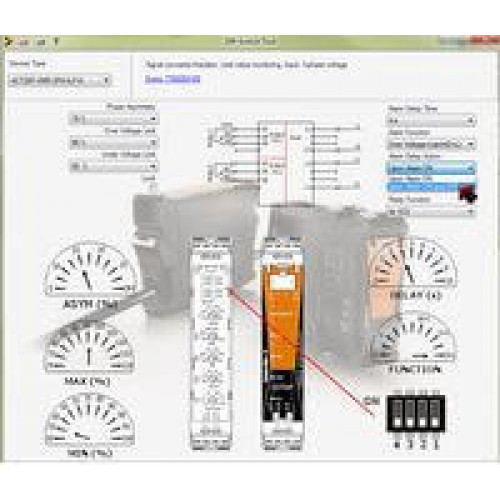

Конфигурация	DIP-переключатель и потенциометр
Напряжение питания	подается со входов измерения напряжения
Потребляемая мощность	? 3VA, < 2 Вт
Температурный коэффициент	350 ppm/K
Точность	3 % *Uноминальное напряжение
Точность повторения	2 % *Uноминальное напряжение

Основные данные для заказа

Исполнение	Контроль предельных значений, Вход : 180…500 V AC, Выход : 2 x реле, Вход: 3-фазное напряжение, Релейный выход
Кол.	1 Шт.
Номер для заказа	7760054361
Тип	ACT20P-VMR-3PH-ILP-H-P,3-фазный или 3-фазный с нулевым проводником, Напряжение AC

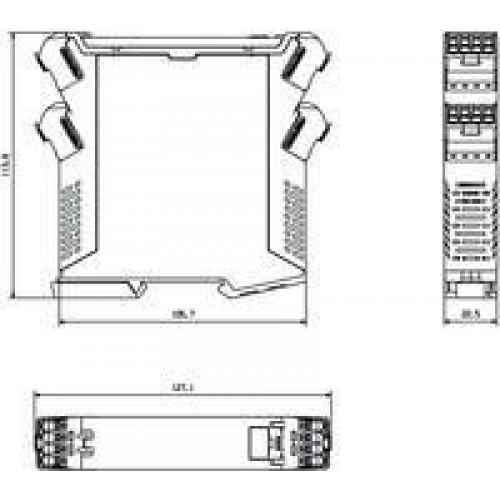

Размеры

Диапазон размеров зажимаемых проводников, измерительное соединение,	2,5 mm2

Размеры и массы

Высота	117 мм
Высота (в дюймах)	4,606 дюйм
Глубина	114,3 мм
Глубина (дюймов)	4,5 дюйм
Масса нетто	140 g
Ширина	22,5 мм
Ширина (в дюймах)	0,886 дюйм

Расчетные данные

Категория перенапряжения	III
Степень загрязнения	2

Температуры

Влажность	Отн. влажность 5…85 %, без образования конденсата
Влажность при рабочей температуре	0...95 % (без появления конденсата)
Рабочая температура	-20 °C...65 °C
Температура хранения	-40 °C...85 °C
