ACT20X-HDI-SDO-P 2456070000
Характеристики
| MTBF215 a | SIL PAPERSIL certificate | SIL согласно IEC 615082 |
| Гарантия12 месяцев | Монтажное положениегоризонтально или вертикально | Напряжение развязки2 кВ, вход / выход / питание |
| Нормы по ЭМСDIN EN 61326, NE 21 | Период времени3 года | Расчетное напряжение300 В |
Описание

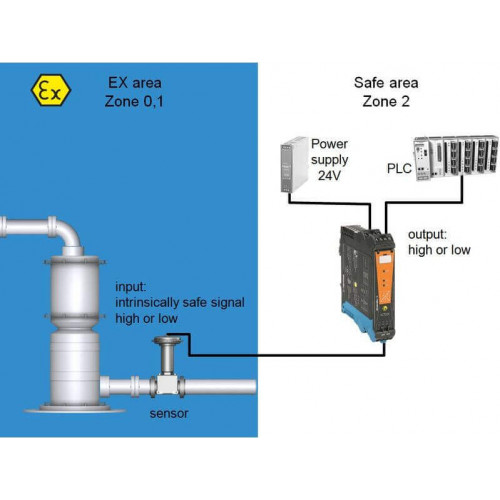

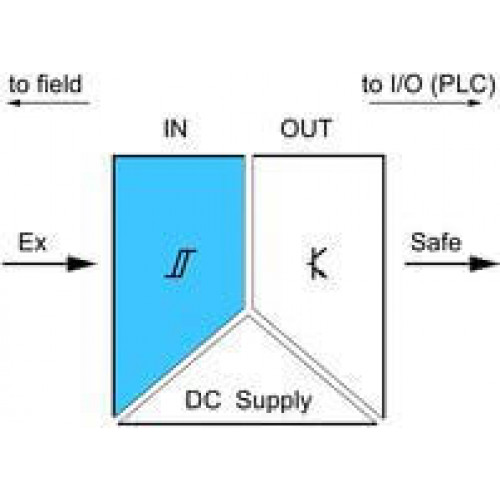

EX-преобразователь сигналов, Вход Ex: датчик/коммутатор NAMUR, Безоп. выход: оптопара, 1-канальн.
Технические характеристики ACT20X-HDI-SDO-P 2456070000
| MTBF | 215 a |
|---|---|
| SIL PAPER | SIL certificate |
| SIL согласно IEC 61508 | 2 |
| Гарантия | 12 месяцев |
| Монтажное положение | горизонтально или вертикально |
| Напряжение развязки | 2 кВ, вход / выход / питание |
| Нормы по ЭМС | DIN EN 61326, NE 21 |
| Период времени | 3 года |
| Расчетное напряжение | 300 В |
| Средняя вероятность отказа по требованию (PFDavg) | 1.58 x 10-4 (Tproof = 1 year), 3.17 x 10-4 (Tproof = 2 years), 7.92 x 10-4 (Tproof = 5 years) |
Вход EX
| Высокий пороговый уровень | > 2,1 мА |
|---|---|
| Выходной сигнал при обрыве провода | <0,1 мА, > 6,5 мА (в случае обрыва провода) |
| Длительность импульса | > 0.1 ms |
| Низкий уровень триггера | <1,2 мА |
Выходной сигнал
| Уровень мощности | ? 62.5 ВA / 32 Вт (защищенная зона)? 16 ВA / 32 Вт (Зона 2) |
|---|
Данные для применения в зоне Ех (ATEX)
| Место установки | Устройство установлено в безопасной зоне, зона 2 |
|---|---|
| Мощность P0 | 32 mW |
| Напряжение U0 | 10.6 В DC |
| Обозначение | II (1) G [Ex ia Ga] IIC/IIB/IIA, II (1) D [Ex ia Da] IIIC, I (M1) [Ex ia Ma] I |
| Ток I0 | 12 mA DC |
Дополнительные технические данные
| Вид монтажа | Опорная рейка на защелках |
|---|
Общая информация
| NAMUR-питание | 8 V DC / 8 mA |
|---|
Основные данные для заказа
| Исполнение | EX-преобразователь сигналов, Вход Ex: датчик/коммутатор NAMUR, Безоп. выход: оптопара, 1-канальн. |
|---|---|
| Кол. | 1 Шт. |
| Номер для заказа | 2456070000 |
| Тип | ACT20X-HDI-SDO-P,искробезопасная схема,NPN-транзистор,Реле состояния, 1 НЗ (без напряжения) |
Основные технические данные по безопасности
| Total failure rate for safe detected failures (λSD) | 0 FIT |
|---|---|
| Total failure rate for safe undetected failures (λSU) | 275 FIT |
| Вероятность отказа в час PFH | 3.62 x 10-8 h-1 |
| Интервал диагностического тестирования | 10 s |
| Категория безопасности | SIL 2 |
| Общая частота обнаруженных опасных отказов (Lambda DD) | 135 FIT |
| Общая частота отказов при опасных необнаруженных отказах (L DU) | 36 FIT |
| Описание "безопасного состояния" | High impedance |
| Режим спроса | High |
| Среднее Время ремонта (MTTR) | 8 h |
| Тип устройства | B |
| Уровень спроса | 1 000 s |
Параметры системы
| Рейка | TS 35 |
|---|
Размеры
| Сечение подключаемого провода, одножильного, мин. | 0,2 mm2 |
|---|---|
| Сечение подключаемого проводника, однопроволочного, макс. | 2,5 mm2 |

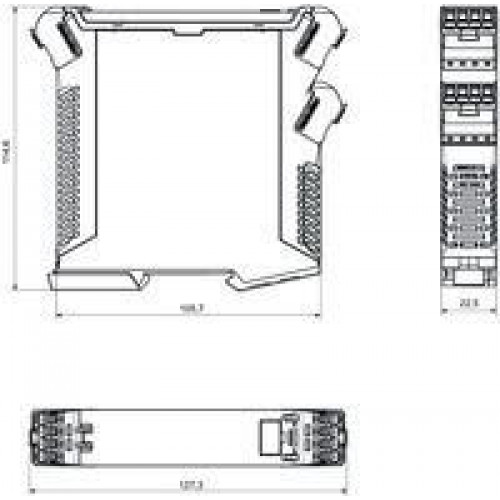

Размеры и массы
| Высота | 127,3 мм |
|---|---|
| Высота (в дюймах) | 5,012 дюйм |
| Глубина | 114,6 мм |
| Глубина (дюймов) | 4,512 дюйм |
| Масса нетто | 170 g |
| Ширина | 22,5 мм |
| Ширина (в дюймах) | 0,886 дюйм |
Расчетные данные
| Нормы | EN 61326 |
|---|
Температуры
| Влажность | 0...95 % (без появления конденсата) |
|---|---|
| Рабочая температура | -20 °C...60 °C |
| Температура хранения | -20 °C...85 °C |
Цифровой вывод
| Непрерывный ток | 80 mA,? 0,5 A AC / 0,3 A DC (безопасная зона), ? 0,5 A AC / 1 A DC (зона 2) |
|---|---|
| Номинальное рабочее напряжение | 30 V DC,? 125 В AC / 110 В DC (взрывозащенная область)? 32 В AC / 32 В DC (Зона 2) |
| Функциональность | Выход = вход, прямой или инверсный (возможность конфигурирования) |
