ACT20X-HUI-SAO-LP-S 1318220000
Характеристики
| SIL согласно IEC 615082 | Гарантия12 месяцев | Импульсное перенапряжение, до4 кВ (1,2/50 мкс) |
| Монтажное положениегоризонтально или вертикально | Напряжение развязки3,51 кВ между входом и выходом | Период времени3 года |
| Расчетное напряжение300 Вэфф. | Макс выход3,8…20,5 мА / 0…20,5 мА (зависит от диапазона) | Предельная частота (-3 дБ)100 Гц |
Описание

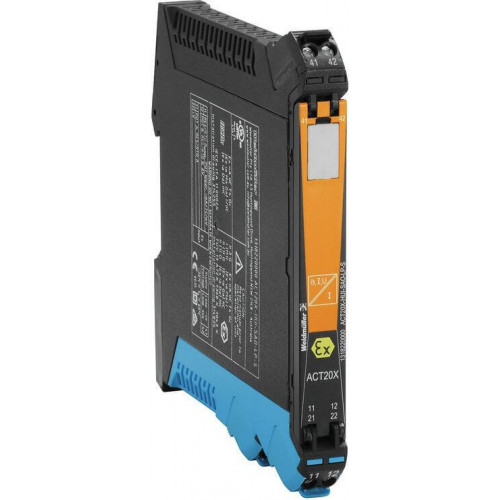

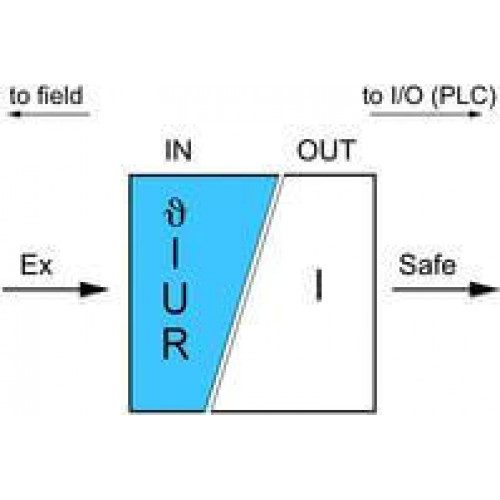

ACT20X, EX-преобразователь сигналов, 1-Канальная версия, С питанием от выходного контура
Технические характеристики ACT20X-HUI-SAO-LP-S 1318220000
| SIL согласно IEC 61508 | 2 |
|---|---|
| Гарантия | 12 месяцев |
| Импульсное перенапряжение, до | 4 кВ (1,2/50 мкс) |
| Монтажное положение | горизонтально или вертикально |
| Напряжение развязки | 3,51 кВ между входом и выходом |
| Период времени | 3 года |
| Расчетное напряжение | 300 Вэфф. |
Выход
| Макс выход | 3,8…20,5 мА / 0…20,5 мА (зависит от диапазона) |
|---|---|
| Предельная частота (-3 дБ) | 100 Гц |
| Ток полного сопротивления нагрузки | ? 700 ? |

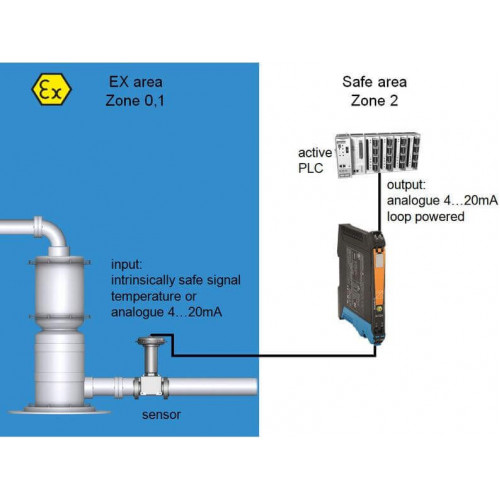

Данные для применения в зоне Ех (ATEX)
| Место установки | Устройство установлено в безопасной зоне, зона 2 |
|---|---|
| Мощность P0 | 129 mW |
| Напряжение U0 | 5,88 В DC |
| Обозначение | II 3 G Ex nA IIC T4 Gc, I (M1) [Ex ia Ma] I, II (1) D [Ex ia Da] IIIC |
| Ток I0 | 88.2 mA |
Дополнительные технические данные
| Вид монтажа | DIN-рейка |
|---|
Основные данные для заказа
| Исполнение | ACT20X, EX-преобразователь сигналов, 1-Канальная версия, С питанием от выходного контура |
|---|---|
| Кол. | 1 Шт. |
| Номер для заказа | 1318220000 |
| Состояние поставки | Эта артикул в перспективе будет недоступен. |
| Тип | ACT20X-HUI-SAO-LP-S,С питанием от выходного контура,искробезопасная схема |
Основные технические данные по безопасности
| Категория безопасности | SIL 2 |
|---|
Параметры системы
| Рейка | TS 35 |
|---|
Размеры
| Диапазон размеров зажимаемых проводников, измерительное соединение, | 2,5 mm2 |
|---|

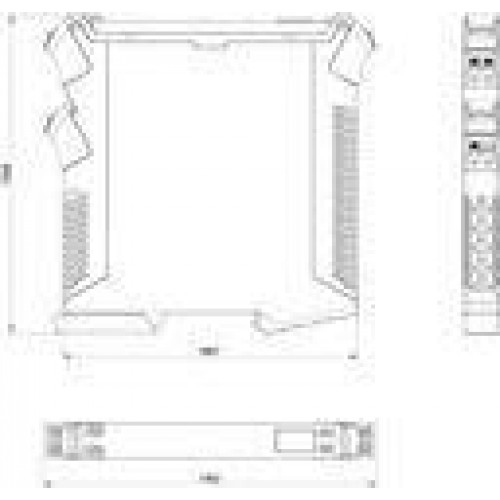

Размеры и массы
| Высота | 117,2 мм |
|---|---|
| Высота (в дюймах) | 4,614 дюйм |
| Глубина | 113,6 мм |
| Глубина (дюймов) | 4,472 дюйм |
| Масса нетто | 171 g |
| Ширина | 12,5 мм |
| Ширина (в дюймах) | 0,492 дюйм |
Расчетные данные
| Категория перенапряжения | III |
|---|---|
| Нормы | DIN EN 61326-1, IEC 61010-1, IEC 61010-2-030, IEC 60079-0, IEC 60079-11, IEC 60079-15, IEC 60079-26 |
| Степень загрязнения | 2 |
Температуры
| Влажность | 10...90 % (без появления конденсата) |
|---|---|
| Влажность при рабочей температуре | 0...95 % (без появления конденсата) |
| Рабочая температура | 0 °C...60 °C |
| Температура хранения | -20 °C...70 °C |
